关于PVD、CVD、ALD的工艺区别
在材料表面工程领域,薄膜制备技术是实现材料功能化、延长使用寿命的核心手段。物理气相沉积(PVD)、化学气相沉积(CVD)和原子层沉积(ALD)作为当前主流的三种薄膜制备工艺,广泛应用于半导体、新能源、航空航天等高端制造领域。尽管三者最终目的都是在基材表面形成均匀薄膜,但在原理、工艺控制、薄膜性能及应用场景上存在显著差异。本文将从工艺原理、核心特点、技术参数、应用场景四个维度,系统剖析三种工艺的区别,为相关领域的技术选型提供参考。

一、物理气相沉积(Physical Vapor Deposition, PVD)


PVD的本质是将固态或液态靶材通过物理手段转化为气态粒子(原子、分子或离子),再让这些粒子在基材表面重新凝结成薄膜的过程。整个过程不涉及靶材与其他物质的化学反应,仅通过能量传递改变物质状态。

1、核心原理与主流技术

PVD 的核心是在真空环境下,通过能量激发使靶材原子脱离母体,经无碰撞飞行后在衬底(圆片)表面沉积成膜。

在集成电路产业中,溅射镀膜(Sputtering)是应用最广泛的 PVD 技术,远超真空蒸发、分子束外延等方式,主要用于制备电极金属互连层,其具体过程如下:

(1)真空与气体电离
在高度真空腔室(真空度后续详述)中通入稀有气体(如氩气 Ar),在外加电场作用下,Ar 电离为带正电的 Ar⁺离子;
(2)靶材轰击
Ar⁺离子在高电压加速下,高速轰击固体靶材(如 Al、Ti、Ta 等),通过动量转移撞击出靶材的原子或分子;
(3)薄膜形成
被撞击出的靶材粒子(原子 / 分子)在腔室内无碰撞飞行,最终抵达圆片表面,逐渐堆积形成均匀薄膜;
(4)反应性溅射(进阶技术)
随着铜互连(0.13μm 节点起)的普及,需制备氮化钛(TiN)、氮化钽(TaN)等阻挡层。此时在溅射腔中额外通入氮气(N₂),使靶材(Ti/Ta)原子与 N₂在沉积过程中发生化学反应,直接生成 TiN/TaN 薄膜,解决了传统 PVD 无法制备化合物薄膜的局限。
2、常用溅射方式分类

根据电场类型与能量来源,常用溅射方式分为 3 类,适配不同靶材与薄膜需求:

  • 直流溅射(DC Sputtering)

    适用于导电靶材(如 Al、Cu、Ti),通过直流高压产生电场,工艺简单、沉积速率快;

  • 射频溅射(RF Sputtering)

    适用于绝缘靶材(如 SiO₂、Al₂O₃),通过射频电场(通常 13.56MHz)使气体电离,避免靶材表面电荷积累;

  • 磁控溅射(Magnetron Sputtering)

    在传统溅射基础上加入磁场,将电子束缚在靶材表面附近,提高气体电离效率与靶材利用率,同时降低衬底温度,是当前集成电路 PVD 的主流技术。


二、化学气相沉积(Chemical Vapor Deposition, CVD)


CVD 的核心是利用气态反应物(前驱体)在基材表面发生化学反应,生成固态产物(薄膜)并释放气态副产物的过程。整个工艺需在特定温度、压力环境下进行,通过控制反应条件调节薄膜的成分、结构和性能。CVD 的基本流程包括:前驱体输送、气相反应、基材表面反应、副产物脱附。可制备化合物、半导体等多种类型薄膜,是集成电路绝缘层与部分金属层的核心制备技术。

(1)核心原理与典型应用

CVD 的核心是在特定温度、压力下,多种气相反应物在衬底表面(或近表面)发生化学反应,生成的固态物质以原子 / 分子级精度沉积在衬底上。在集成电路中,CVD 的主要应用场景包括:

  • 绝缘介质薄膜

    :如二氧化硅(SiO₂,栅极绝缘层、层间介质)、氮化硅(Si₃N₄,钝化层、刻蚀掩膜)、氮氧化硅(SiON,低 k 介质);
  • 半导体薄膜

    :如多晶硅(栅极材料)、非晶硅;
  • 金属薄膜

    :如钨(W,通孔填充、接触 plug);
  • 选择性外延(进阶应用)

    :45nm 节点后广泛采用的选择性外延(Selective Epitaxy) 本质是 CVD 技术,可在硅(或其他单晶衬底)上仅特定区域(如源漏区)生长同晶格 / 近晶格的单晶层(如 SiGe、Si),用于提升晶体管性能。

(2)CVD 工艺分类(多维度)

CVD 根据工艺条件(压力、温度、能量、反应源)可分为多类,不同类型适配不同薄膜需求,具体分类如下:

分类维度
具体类型
核心特点与应用场景
压力
常压 CVD(APCVD)
常压环境,沉积速率快,适用于大面积薄膜(如早期 SiO₂),但均匀性较差;

亚常压 CVD(SACVD)
压力略低于大气压,平衡沉积速率与均匀性,适用于层间介质;

低压 CVD(LPCVD)
低压环境(通常 0.1~10Torr),薄膜均匀性好、台阶覆盖率高,适用于多晶硅、Si₃N₄;
温度
高温 / 低温氧化膜 CVD(HTO/LTO)
HTO(>800°C):膜质致密;LTO(<600°C):低温兼容,避免高温损伤;

快速热 CVD(RTCVD)
快速升温 / 降温,精确控制反应时间,减少衬底热预算,适用于先进节点;
反应源
硅烷基 CVD(Silane-Based)
以 SiH₄为硅源,工艺简单,适用于基础硅基薄膜;

聚酯基 CVD(TEOS-Based)
以 TEOS 为硅源,薄膜台阶覆盖率高、缺陷少,适用于高质量 SiO₂;

金属有机 CVD(MOCVD)
以金属有机化合物为源,可制备金属及化合物薄膜(如 GaN,用于 LED);
能量
热能 CVD(Thermal CVD)
仅靠加热提供反应能量,工艺稳定,适用于高温薄膜;

等离子体增强 CVD(PECVD)
引入等离子体提供能量,降低反应温度(可至室温~400°C),适用于低温兼容工艺(如顶层钝化);

高密度等离子体 CVD(HDPCVD)
等离子体密度更高,薄膜台阶覆盖率与填充能力强,适用于深亚微米通孔填充;
特殊技术
流动性 CVD(FCVD)
缝隙填充能力极佳,可填充极小尺寸沟槽 / 通孔,适用于先进节点(如 7nm 及以下)的介质层;


三、原子层沉积(Atomic Layer Deposition, ALD)

ALD 是在 CVD 基础上发展而来的精密薄膜制备技术,其核心是将前驱体分阶段交替通入反应腔,通过前驱体与基材表面的自限制化学反应,实现薄膜的原子级逐层生长。与 CVD 的 “连续反应” 不同,ALD 的反应具有 “自限制性”—— 当基材表面的活性位点被前驱体分子完全覆盖后,反应会自动停止,即使继续通入前驱体也不会进一步反应。

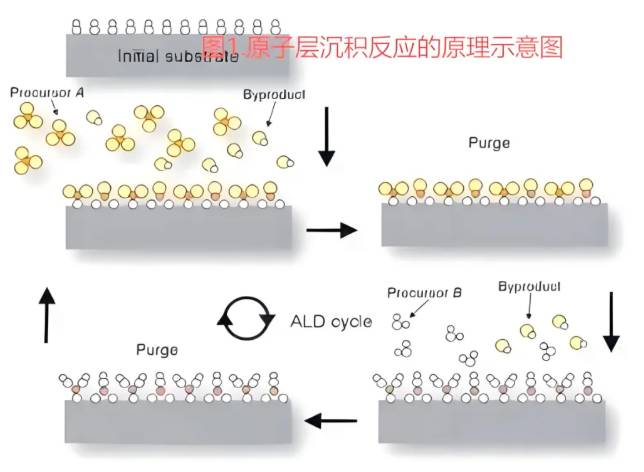

3.1 核心原理:自限制逐层生长

ALD 的本质是 “交替脉冲式反应”,通过严格控制前驱物的通入顺序,实现单原子层的精准堆叠,具体步骤如下:

  1. 前驱物 1 吸附

    :将气相前驱物 1(如金属源)脉冲式通入反应腔,前驱物 1 通过化学吸附在衬底表面形成单原子层(吸附饱和后不再继续,即 “自限制”);
  2. 残留抽离

    :用惰性气体(如 Ar)吹扫腔室,抽走未吸附的前驱物 1 及可能的副产物;
  3. 前驱物 2 反应

    :脉冲式通入前驱物 2(如反应气体 O₂、N₂),与衬底表面吸附的前驱物 1 发生化学反应,生成目标薄膜(如金属氧化物、氮化物)及挥发性副产物;
  4. 再次抽离

    :吹扫并抽走残留的前驱物 2 与副产物,完成 “单原子层生长” 循环;
  5. 循环堆叠

    :重复上述 1-4 步骤,通过 N 次循环即可生长厚度约为 “N× 单原子层厚度” 的薄膜。

ALD 与 CVD 的核心区别:CVD 的气相反应物可持续反应,无 “自限制” 特性,厚度控制精度较低;而 ALD 的 “自限制” 特性确保每循环仅生长一层原子,厚度误差可控制在 0.1nm 以内。

核心特点对比:从工艺控制到薄膜性能的全面差异

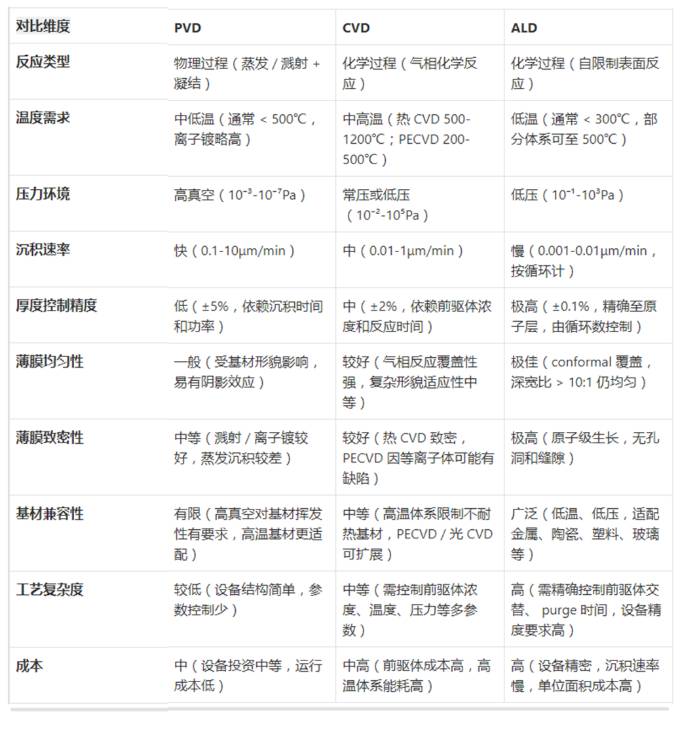

三种工艺的原理差异决定了它们在工艺控制难度、薄膜性能、适用场景上的显著不同。下表从 10 个关键维度对三者进行对比:


泰科诺  2026-09-15  |  阅读:10
