近年来，随着5G和智能化时代的来临及电子设备趋于小型化、集成化，电子设备的发热量成倍增加，这对系统的散热性能提出了更高的要求。导热界面材料是散热系统的关键材料，是连接芯片与散热器之间热量传递的桥梁。然而，用于热界面材料的聚合物，如环氧树脂、硅脂等，具有很低的导热系数(0.1～0.3 W/(m·K))，无法满足快速传热的要求。因此需要开发具有高导热的热界面材料，通常的方法是在聚合物基体中加入导热填料来实现高效的热传导。因为氧化铝来源广泛，价格较低，在聚合物基体中填充量大，具有较高的性价比，因此目前高导热绝缘硅胶材料主要以氧化铝为导热绝缘填料。

导热氧化铝填料的技术指标与趋势

     作为最大用量的导热填料Al2O3，目前制备的导热界面材料热导率基本在2～6W/(m·K)之间，要提高材料的热导率，势必从填充率和导热网络通道方面开发应用潜力，因此，Al2O3导热填料可在如下几个方面进行进一步研究以提高其应用性能[2]。

（1）粒度方面：进一步研究超细亚微米及更细的高导热填料Al2O3，亚微米颗粒可以更好地填充到颗粒之间，不但有利于形成颗粒之间的导热通道，而且还可以降低界面接触热阻。

（2）结晶、形貌方面：提高结晶程度和颗粒形貌规整程度，不但有利于颗粒本身热导率，还可以降低粘度，增加填充率。

（3）研究复配工艺提高填充率和导热性能，即不同颗粒大小级配、不同形貌的复配。

（4）通过有效的表面改性，改善Al2O3和有机聚合物直接的浸润性，从而提升Al2O3填充率。

导热氧化铝填料的配方工艺

     目前市场上导热氧化铝填料主要包括致密度较高的高温烧结氧化铝(烧结温度1600～1700℃)和高温熔融氧化铝(熔融温度2050℃)两大类。高温烧结氧化铝按形貌又分为类球形氧化铝和角形氧化铝，高温熔融氧化铝即球形氧化铝[3]。

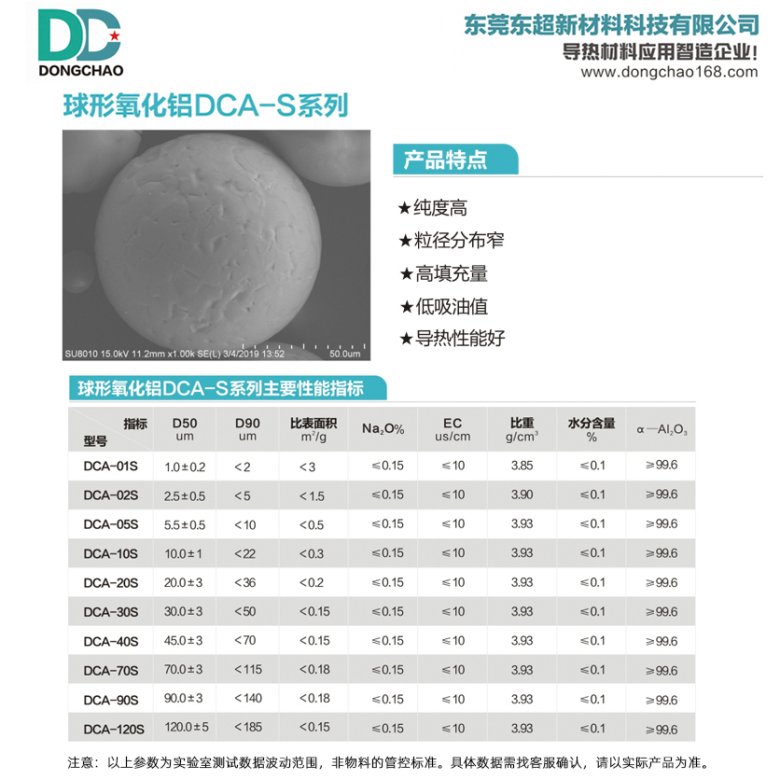

     球形氧化铝颗粒为5～50μm单晶体，颗粒形貌为球状，高填充率、高堆积密度，吸油率低等。但其在高温焰流下氧化铝相变很复杂，由此生产的氧化铝除主要为α相外，往往还含有δ相、θ相等杂相，而这是高热导率要求所不希望的。角形氧化铝颗粒形貌以具有尖锐的棱角为特征，生产成本低，转化率高，但纯度低，填充率低，电导高等导致了其导热材料导热系数低。类球形α-氧化铝相含量高、纯度高、表面光滑，但颗粒形貌为椭圆形，影响填充率，且产品成本较高[4]。

     基于不同形貌导热氧化铝体系稳定性、高性能、低成本等需求考量，通过实现球形、类球形、尖角形氧化铝填料紧密堆积，搭建导热网络结构，从而提升导热界面材料导热系数，制备出复合导热氧化铝填料复合材料有望得到广泛应用[5]，市场需求会越来越大。

     目前，在粉体颗粒填充导热高分子复合材料时为降低孔隙率，增大导热材料的导热性能的研究还未完善，如何提高粉体颗粒的堆积密度、降低孔隙率、提高热界面材料的导热性能是填充型导热高分子复合材料急需解决的问题。

导热氧化铝填料的表面改性

     由于氧化铝粒子和有机树脂基体界面间相容性很差，造成氧化铝粒子极易团聚，很难均匀地分散到高分子基体中，此外，氧化铝粒子与有机树脂的表面张力差异不同，使得高分子基体很难润湿粒子表面，从而导致二者界面处存在空隙，增加了复合材料的界面热阻。如何降低氧化铝颗粒之间的团聚，改善氧化铝粉体与高分子基体的界面相容性，提高它们在高分子基体中的分散性，从而获得性能优异的复合材料，就成为氧化铝在填充材料领域中应用的关键性问题。

     利用有机表面改性剂分子中的官能团在颗粒表面吸附或化学反应对颗粒表面进行改性，有目的地改变粉体表面的物理化学性质，如表面能、表面极性等，能很好地解决氧化铝粉体分散性差的问题。表面处理是优化氧化铝粉体材料性能的关键技术之一，对提高氧化铝粉体的应用性能和价值起着至关重要的作用。

偶联剂不仅能够与无机粒子表面产生化学结合，而且偶联剂中含有化学官能团，有足够长的碳链能够与基体产生物理纠缠或共结晶，因而与高聚物基体也有很强的反应性和相容性，主要有硅烷、钛酸酯、铝酸酯、有机络合物、磷酸酯等偶联剂。普通氧化铝的表面改性剂以传统的硅烷偶联剂为主[7]。

     尽管Al2O3导热系数相对不是太高，但其化学性质稳定，绝缘性能好，填充到聚合物中的粘度较低，可以得到很高的填充率，最重要的是价格相对较低，具有极高的性价比，因此Al2O3是导热填料中用量最多、用途最广泛的一种填料。

东莞东超新材料科技有限公司主要从事高端功能粉体设计、开发、生产、业务于一体的国家高新技术企业。主营氧化铝单粉系列和复配粉系列的定制：

单粉系列：球形氧化铝，高纯氧化铝，纳米氧化铝，类球形氧化铝，氢氧化铝，氮化铝，氮化物等。

复配粉系列：导热硅胶垫片用导热粉，导热硅脂用到热粉，导热灌封胶用到热粉，导热凝胶用导热粉，环氧类，聚氨酯类导热粉。

     公司技术力量雄厚，中高级职称技术人员占全公司人员30%以上，公司拥有专业的粉体研发实验室，生产改性工厂，粉体应用检测室等，能够独立地完成粉体小试、中试和批量生产，及时满足客户的产品定制需求；公司本着精益求精的工艺，完善的服务体系，合理的价格体系，热枕地欢迎国内外的朋友前来考察合作！

声明：作者分享这些素材的目的，主要是为了传递与交流科技行业的相关信息，而并非代表本平台的立场。如果这些内容给您带来了任何不适或误解，请您及时与我们联系，我们将尽快进行处理。如有侵权，请联系作者，我们将及时处理。

来源：高导热材料
