日本 NTK Ceratech 99.5% 高纯度氧化铝实心精密陶瓷球

—— 轻量・高刚性・高硬度・耐热・耐磨・高耐腐蚀

1  产品概述

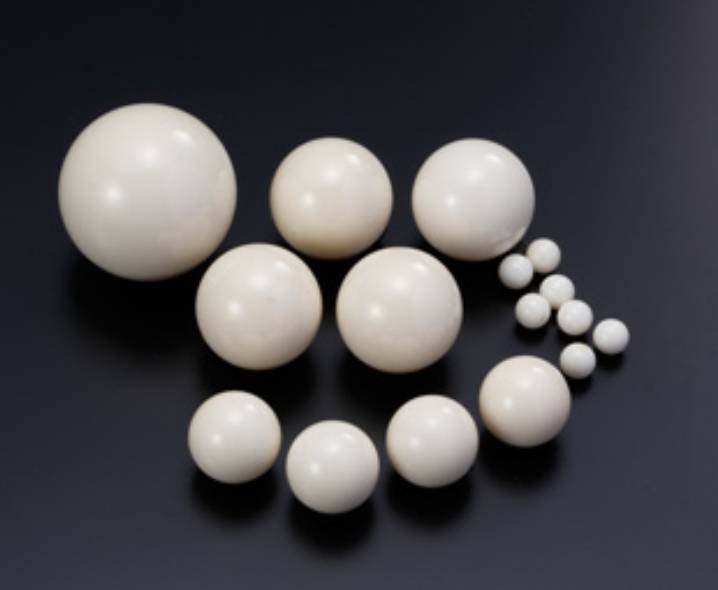

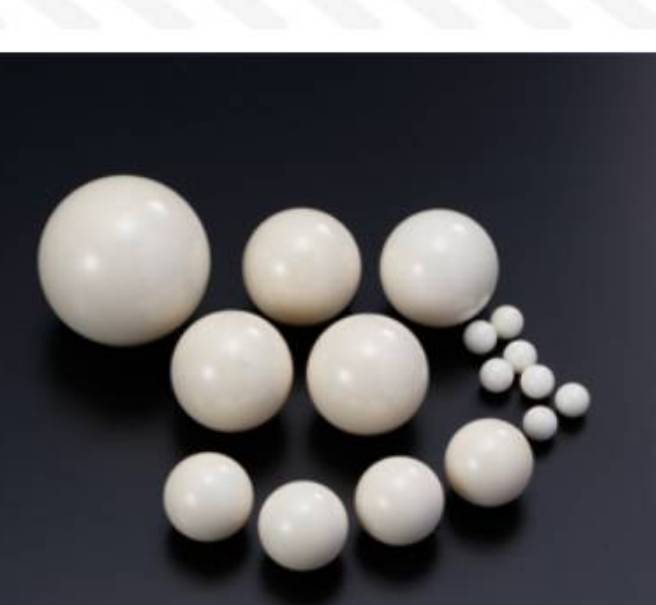

NTK Ceratech（株式会社 NTK CERATEC）是日本特殊陶业（Niterra）集团旗下的陶瓷综合制造企业，1987 年设立于宫城县仙台市，从事结构陶瓷及以其为原料的各种产品的开发、制造与销售，产品广泛应用于半导体制造装置、电子与工业设备领域。其 99.5% 高纯度氧化铝实心精密陶瓷球（氧化铝真球），以纯度 99.5% 的氧化铝（Al₂O₃）制成，提供多种规格的实心真球，是流体控制与精密机械领域的代表性陶瓷功能元件。

与金属球相比，氧化铝陶瓷球兼具轻量・高刚性、高硬度、耐热、耐磨耗与高耐腐蚀等优异特性：密度低、刚性好，可在相同体积下显著减轻运动部件质量；硬度高、耐磨性好，在含有磨粒的介质中长期保持球面精度；化学稳定性高，可耐受酸、碱及多种腐蚀性介质；同时具备优异的耐热与电绝缘性能。

2  材料特性

氧化铝实心球采用 NTK Ceratech 标准氧化铝材料 A995。该材料为高纯度氧化铝烧结体，机械与热・电气特性稳定，是结构陶瓷应用中的通用高性能牌号，其典型特性如下。

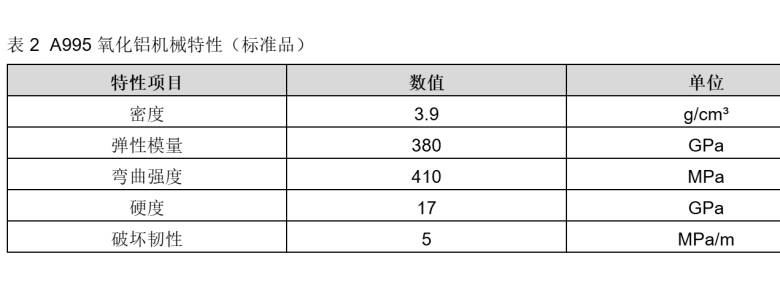

2.1  机械特性

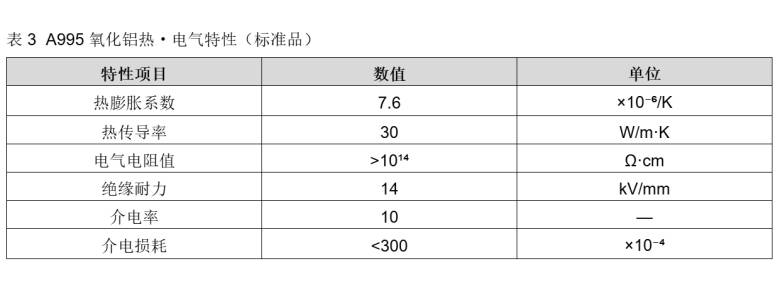

2.2  热・电气特性

2.3  特性意义

密度约 3.9 g/cm³，远低于钢等金属材料，作为泵、阀内的运动球体可明显减轻往复与旋转部件的惯性负载；弹性模量 380 GPa、弯曲强度 410 MPa、硬度 17 GPa，保证了球体在高压差与反复冲击下的刚度与抗压能力；破坏韧性 5 MPa√m，赋予球体抵抗冲击裂纹扩展的能力。在热・电特性方面，热膨胀系数 7.6×10⁻⁶/K、热传导率 30 W/m·K，在温度波动环境下尺寸稳定、散热良好；电阻值大于 10¹⁴ Ω·cm、绝缘耐力 14 kV/mm，是优异的电绝缘材料，介电率 10、介电损耗小于 300×10⁻⁴，在高频电场下损耗低、介电性能稳定。这些特性组合使氧化铝球在耐腐蚀、耐磨、耐热与电绝缘要求并存的场合优于金属球。

3  尺寸规格与加工精度

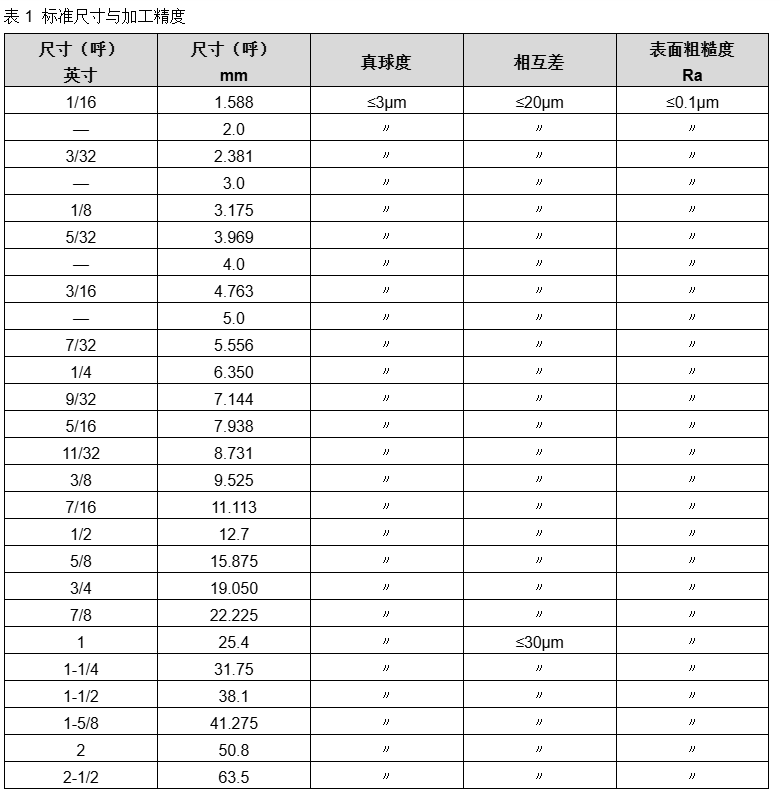

产品提供自 1/16 英寸（1.588 mm）至 2-1/2 英寸（63.5 mm）共 26 种标准尺寸，同时标注英寸与毫米两种规格，可覆盖从微型单向阀到大型泵阀部件的选用需求。

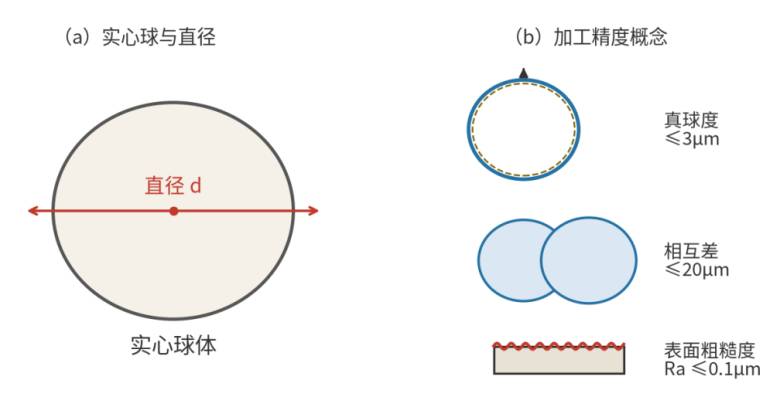

加工精度方面，全部规格的真球度均在 3 μm 以下，即球体表面任意方向直径与理想圆的偏差不超过 3 μm；同一批次球体之间的直径相互差在 20 μm 以下（1 英寸即 25.4 mm 及以上规格为 30 μm 以下）；表面粗糙度 Ra 控制在 0.1 μm 以下，球面光滑致密，有利于与阀座形成可靠的线接触密封，并减少运行磨损与介质残留。

4  典型应用

氧化铝实心精密陶瓷球的主要应用为泵部件与逆止阀（单向阀）用球。在单向阀中，球体作为密封元件置于阀座上方：介质正向流动时球体被顶起让流通路，反向流动时球体落回阀座实现单向截止。球体的真球度、表面粗糙度与硬度直接决定密封的可靠性与使用寿命，氧化铝球以高硬度、耐磨耗、高耐腐蚀和表面光洁的特点，适用于输送酸、碱、溶剂等腐蚀性介质以及含固体颗粒磨蚀性介质的场合，较金属球具有更长的更换周期与更稳定的密封性能。

在泵部件中，氧化铝球可用作往复泵、计量泵等设备的阀球与相关功能球体：其低密度特性可减小运动惯性，高刚性保证在高压差下不变形，耐磨与耐蚀性能使泵在苛刻工况下保持流量稳定与计量精度。此外，基于 A995 材料良好的耐热与电绝缘特性，氧化铝球亦可在高温流体控制与要求电绝缘隔离的装置中作为结构功能元件使用。

5  选用与使用要点

尺寸选择：根据阀座孔径、泵腔结构与流量要求选择球径，标准规格覆盖 1.588〜63.5 mm，特殊需求可与制造方协商非标尺寸与批次精度。

精度确认：密封用途对真球度与表面粗糙度敏感，应核对真球度 3 μm、相互差 20 μm（大规格 30 μm）、Ra 0.1 μm 等指标；对密封要求高的场合建议按批次验收并抽检尺寸。

库存与交期：常用标准尺寸备有库存，交期短；订购前确认库存与生产批次，避免因规格缺货影响装配进度。

安装与维护：安装前清洁球体与阀座，避免异物划伤球面；运行中定期检查球体磨损与表面状态，磨粒工况下可结合阀座材质与密封结构优化更换周期。

6  结语

NTK Ceratech 99.5% 高纯度氧化铝实心精密陶瓷球，以高纯氧化铝烧结体为基材，通过高精度研磨加工实现 3 μm 级真球度与 0.1 μm 级表面粗糙度，兼具轻量・高刚性、高硬度、耐热、耐磨耗与高耐腐蚀特性，是泵部件与逆止阀用球的高性能选择；配合 1.588〜63.5 mm 的宽幅标准尺寸系列、稳定的日本国内生产与短交期供应，为腐蚀性、磨蚀性与高温流体控制场合提供了可靠的陶瓷球解决方案。
