1 产品概述

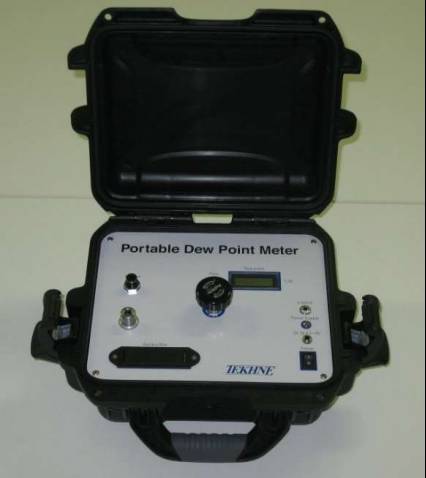

气体中的微量水分含量是压缩空气、工业气体、干燥工艺等场合的关键控制指标，通常以露点温度（℃dp）表示。日本テクネ計測株式会社（TEKHNE Corporation）是日本国内唯一的国产静电容量式露点计制造商，其推出的TE-660NE便携式露点计，采用高分子薄膜传感器，可在-60～+20℃dp范围内实现高精度、高响应的露点测量。仪器集成采样过滤与流量监测系统，重量约3.5kg，收纳于坚固树脂防护箱内，方便携带至现场，在压缩空气、干燥工艺、气体纯度管理等场合进行快速露点检测。

TE-660NE是应客户"紧急出差时也能随身携带的便携机型"需求而设计的，机身采用轻量紧凑结构，配备充电电池与AC电源双供电方式，内置3-1/2桁LED显示与4-20mA模拟输出，兼具在线检测仪器的测量性能与便携仪器的使用灵活性。

2 工作原理

2.1 高分子薄膜传感器测量原理

TE-660NE采用静电容量式高分子薄膜传感器。传感器感湿部分为水和性高分子层夹在极薄金属层之间的三层结构，待测气体中的水汽分子使高分子层介电特性发生变化，传感器将这种变化转换为电信号，由内部电路换算为露点温度输出。露点传感器与温度传感器采用单石（monolithic）一体化结构，可在-60～+20℃dp测量范围内实现快速响应。仪器还内置自动校正（化学净化）功能，可长期保持测量精度，推荐校正间隔为2年。

2.2 一体化采样系统

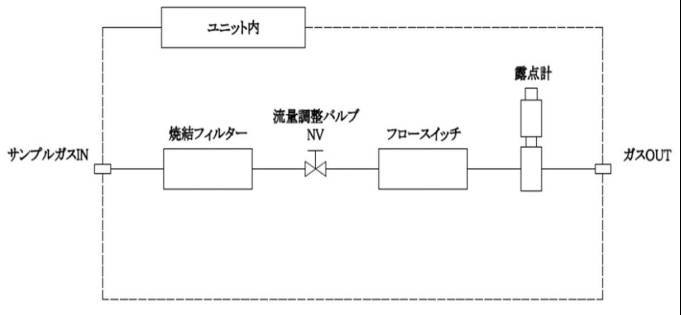

为保证低露点气体测量结果的可靠性，TE-660NE内置一体化采样系统。待测气体由Gas IN端口进入，先经孔径2μm的烧结过滤器去除杂质，再经流量调整阀调节至合适流量，由流量开关与显示灯确认流量是否适当后进入露点传感器，最后从Gas OUT端口排出。采样气体入口采用快速接头（Stäubli制），出口采用6mm一键接头，无需工具即可完成配管连接，使用简便。

3 产品系列

TE-660系列露点计涵盖在线式、手持式与便携式三种形态，适用于不同的测量场景：

· TE-660露点变送器：在线安装型，测量范围-60～+20℃dp（最大可标定-100～+80℃dp），输出4-20mA与Modbus RTU数字信号，不锈钢（SUS316L）外壳、防护等级IP65，使用压力最高可达80bar，适用于压缩空气系统、塑料干燥机等在线监测；

· TE-660HD手持式露点计：由TE-660露点变送器与TKN-MH1监控器组成，仅通过ON/OFF按钮操作，以4节单三电池驱动约8小时，适用于现场快速点检；

· TE-660NE便携式露点计：本文章介绍的机型，内置采样过滤与流量监测系统，电池/AC双供电，兼顾测量精度与便携性。

4 技术特点

· 高精度测量：露点精度±2℃dp（环境温度25℃时），满足低露点工业气体测量需求；

· 快速响应：90%响应时间-60℃dp→-20℃dp不超过15秒，适合现场多点快速巡检；

· 自动校正：内置化学净化（自动校准）功能，长期保持测量精度，推荐校正间隔2年；

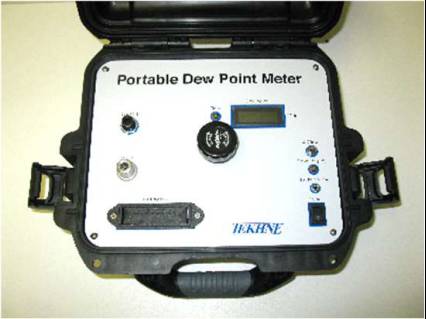

· 轻量紧凑：重量约3.5kg、宽度318mm，配备坚固树脂防护箱，携带方便、使用场所不受限制；

· 长续航供电：单三形充电电池4节可连续使用约8小时，另支持100VAC供电与充电；

· 一体化采样系统：内置孔径2μm烧结过滤器与流量监测，保证测量可靠性，配管免工具；

· 信号输出：4-20mA模拟输出（最大负载电阻500Ω），便于连接记录仪或控制系统；

· 测量可追溯：测量值可追溯至美国NIST标准，可选配JCSS校正服务；

· 宽使用条件：使用压力最大1MPa，使用温度0～50℃，适应多数工业现场环境。

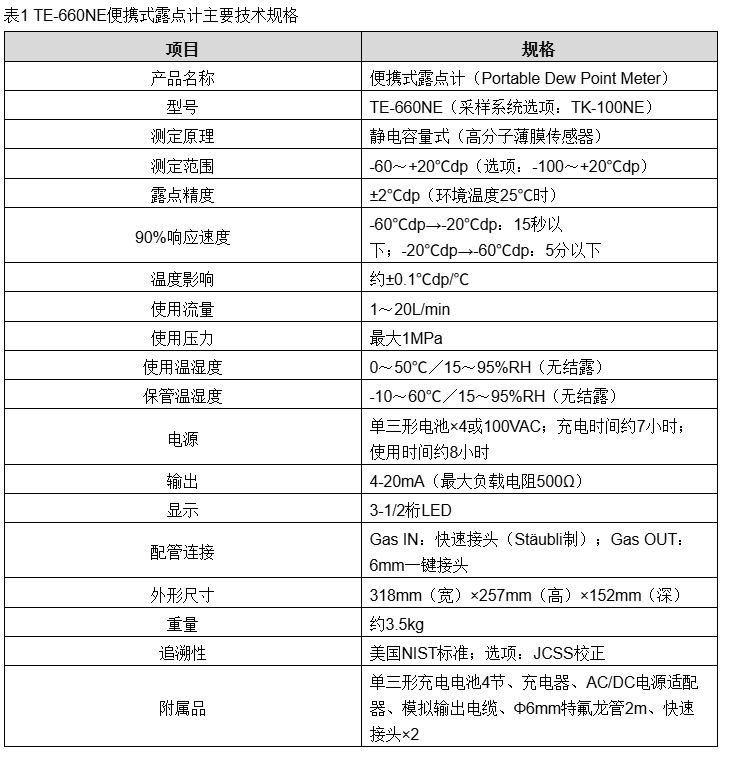

5 技术规格

6 典型应用领域

· 压缩空气系统露点管理：冷冻式、吸附式干燥机及其管路重要节点的露点监测与点检；

· 手套箱、恒温槽等密闭环境的水分简易测量；

· 热处理炉（电镀炉、塑料烧成炉等）气氛水分监测；

· 气体发生装置纯度管理：氧气发生装置、氮气发生装置等出口气体露点检测；

· 锂电池干燥工艺、制冷设备工况监测与工业气源管路巡检。

7 结语

TEKHNE TE-660NE以高分子薄膜传感器实现-60～+20℃dp范围的精确露点测量，兼具±2℃dp高精度、15秒级快速响应、自动校正、一体化采样系统与约3.5kg的轻量便携设计，可广泛服务于压缩空气、气体纯度、干燥工艺及电池制造等领域的现场水分检测，是气体露点管理便携化的可靠选择。
