日本日清工程TC系列涡轮分级机：亚微米干式气流分级的技术标杆

作为全球率先实现亚微米分级的强制涡流离心式精密空气分级机，日本日清工程（Nisshin Engineering Inc.）TC系列涡轮分级机（Turbo Classifier）凭借独有的涡轮理论气流控制技术，在0.5~100μm宽粒径范围内实现了高精度、高效率的干式气流分级，被广泛应用于电子材料、金属粉末、陶瓷、树脂、矿物及食品等众多粉体领域。本文围绕其工作原理、核心技术、系列规格与典型案例进行系统介绍。

1. 设备简介与研发背景

日清工程株式会社是日清制粉集团旗下的粉体处理设备专业企业，长期深耕粉体处理技术，研发制造了分级机、粉碎机、混合机、供料机、空气输送装置等一系列粉体设备。TC系列涡轮分级机（Turbo Classifier）是日清工程在空气分级领域的标志性产品，以强制涡流离心方式在全球首次实现亚微米分级，并曾荣获日本日刊工业新闻社评选的"十大新产品奖"。

TC系列利用高速旋转转子产生的离心力与气流通过机器内部产生的空气阻力之间的平衡实现分级，离心力与阻力可独立设定，并支持远程操作与PID控制，分级点的调整与维持都非常简单。分级材料广泛，粒径覆盖范围广（0.5~100μm），可实现高精密、高品质的分级需求，同时处理能力强大。

2. 工作原理

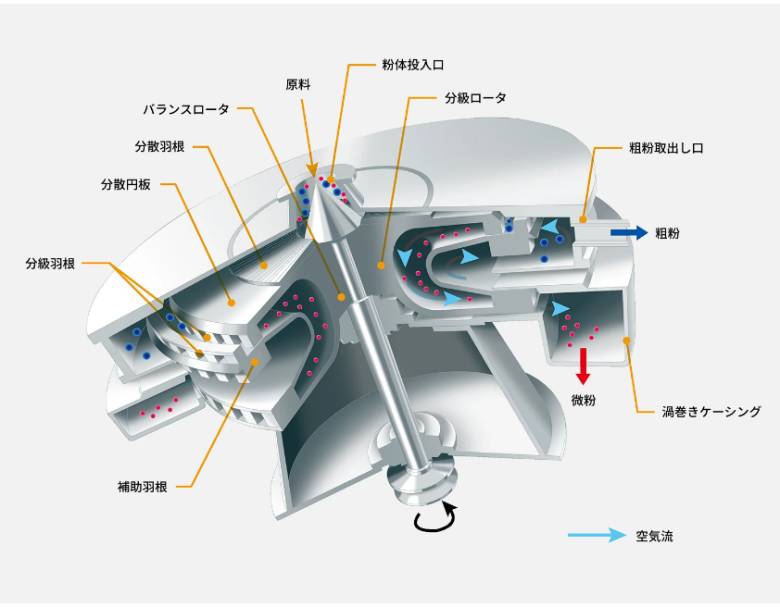

涡轮分级机属于强制涡流离心式空气分级机，其分级过程可概括为：粉体自原料入口被吸入机内，经分散叶片与分散盘均匀分散后送入分级区。在分级区内，每一颗粒同时受到两种作用力——转子旋转产生的离心力，以及向中心流动的气流产生的空气阻力（拽引力）。离心力将粗颗粒推向腔体外侧并排出，空气阻力则将细颗粒带向中心并随气流收集，从而实现粗细颗粒的精准分离。

基于涡轮理论的空气整流机构有效提高了分级精度与效率；腔体内部设计有多处分散结构，加速原料分散，实现更高精度分级。分级点通过设定分级转子的转速即可自由调节，操作简单，且可自动调节分级轮转速与气流量，实现长时间精确运转、保持分级精度。

3. 核心技术特点

• 分级点自由设定：只需设定分级转子转速即可实现不同分级点，操作简单；

• 多重分散结构：分级机腔体内部设计有多处分散结构，促进原料分散，实现更高精度分级；

• 涡轮理论空气整流：基于涡轮理论的空气整流机构，提高分级精度和效率；

• 细粉再回收机构：设计有细粉再回收机构，可多次循环分级，提高细粉回收率和处理能力；

• 自动反馈控制：可自动调节分级轮转速和气流量，实现长时间精确运转，保持分级精度；

• 智能控制系统：使用日清自主研发的智能控制系统，可实现自动运行，安装与维护保养简单。

针对耐磨耗、防高附着、惰性气体保护循环等特殊材料的分级需求，日清工程可追加简便设计式样予以对应。

4. TC系列机型与规格参数

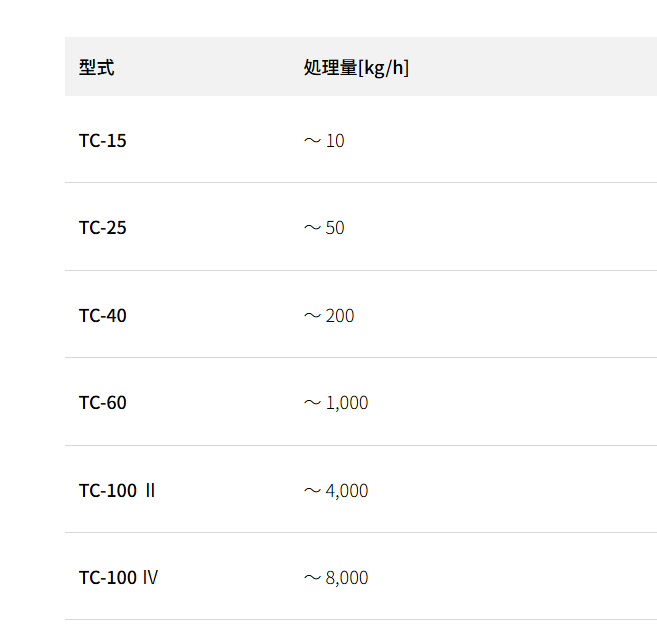

TC系列机型齐全，从实验室型的小型高功能空气分级机到量产用大型空气分级机一应俱全。系列机型主要规格参数如下（以官方样本为准）：

5. 分级应用与典型案例

TC系列分级材料广泛，适用于矿物（碳酸钙、滑石、云母、硅砂、水泥等）、金属（铜、铁、钴、银、焊锡、镍等）、陶瓷（氮化硅、氧化铝、氧化钛、氧化锆、碳化硅等）、树脂（颜料、碳粉、超高分子聚乙烯、环氧树脂等）以及食品（小麦粉、淀粉、脱脂奶粉、食盐等）等众多粉体素材，尤其擅长轻比重粉体及强附着性亚微米粉体的分级。

典型分级案例数据：

• 铁系合金：原料 d50=3.1μm、d90=5.0μm → 制品 d50=1.9μm、d90=3.0μm；

• 银粉：原料 d50=3.6μm、d90=22μm → 制品 d50=0.9μm、d90=3.2μm；

• 电子材料（焊锡粉末）经粗粉去除、化成品（彩色碳粉）经微粉去除后，粒度分布与颗粒均一性显著改善；

• SiO₂粒子、球形粒子等经分级后颗粒粒径趋于均一，微观形貌明显优化。

6. 选型建议与配套方案

• 实验室研发：TC-15NS为实验机型，采用触摸屏操作，仅需输入粉体真密度、切割粒径、进料速率三个参数即可实现全自动运行，处理量10kg/h以下，风量1~3m³/min；

• 小规模量产：TC-25N/NS可作为小规模生产机型；

• 量产级：TC-40Ⅱ、TC-60Ⅱ、TC-100Ⅱ、TC-100Ⅳ面向不同规模量产需求，最大处理量可达8,000kg/h；

• 闭路联用：可与气流磨（Jet Mill）或机械磨（Mechanical Mill）构成开闭路系统，同时精确控制粉碎与分级；

• 特殊规格选配：耐磨损/防附着涂层（聚氨酯内衬、氧化铝/WC等离子喷涂）适用于研磨性、强附着性粉体；惰性气体封闭循环型号适用于易氧化粉体。

7. 结语

凭借在粉体处理技术领域的长期积累，日清工程TC系列涡轮分级机以稳定的分级精度、宽广的粒径覆盖与强大的处理能力，持续服务于全球高品质粉体制造。在中国市场，倬永科技（深圳）有限公司作为日清工程在中国地区的营业、工程、测试事务协力公司，拥有20年以上的日清粉体设备对应经验，可为用户提供设备引进、方案设计与技术咨询服务。
