当前锂电前工序来料、制程质控中，极片脆性筛查几乎全部依赖统一标准：人工单向180°翻折+辊压+背光目视透光统计。行业默认这套操作流程标准化、数据可信，长期作为极片是否合格的判定依据。

但量产现场反复出现矛盾：人工检测合格的极片，极片上线卷绕后高频出现边缘开裂、基材透光断带。矛盾背后直指核心问题：沿用多年的人工脆性目检，是否本身就存在系统性失效？本次以双向往复翻折疲劳工况为标尺，对照人工目检与自动化视觉检测两组平行数据，量化人工检测误差，厘清目检失效根源，同时说明双向翻折视觉检测设备的质控价值。

2.1实验设备：

极片翻折透光缺陷检测设备，型号FZT-2000（IEST元能科技），设备如图1。

图1.FZT-2000外观图

2.2设备测试与人工手动测试对比：

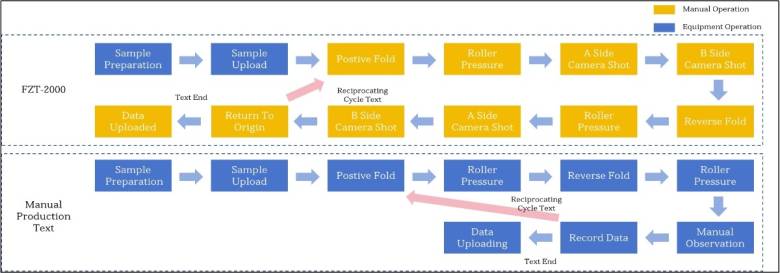

拆分每个操作工步，本产品测试方法与产线现有手动测试方法进行比较，如图2。

图2.FZT-2000与人工操作对比图

2.3设备测试与人工手动测试差异分析：

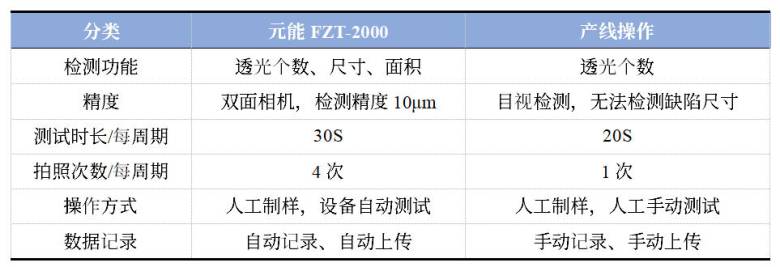

元能科技极片翻折透光缺陷检测设备，可实现设备自动完成翻折、透光检测、尺寸&面积测量、数据上传等自动化功能，与传统方法的功能对比如表1所示。翻折自动检测让操作便捷、测试高效、数据准确，实用性UP UP UP！！！

表1.元能FZT-2000与产线检测翻折方式对比图表

3.1 单一变量实验研究：

铝箔统一基材厚度12μm，铜箔统一基材厚度9μm，仅区分「无涂布裸基材」「同基材涂布极片」两大组别，每组8支平行样品，消除单次测试偶然误差。

3.2 各组样品实测数据汇总表：

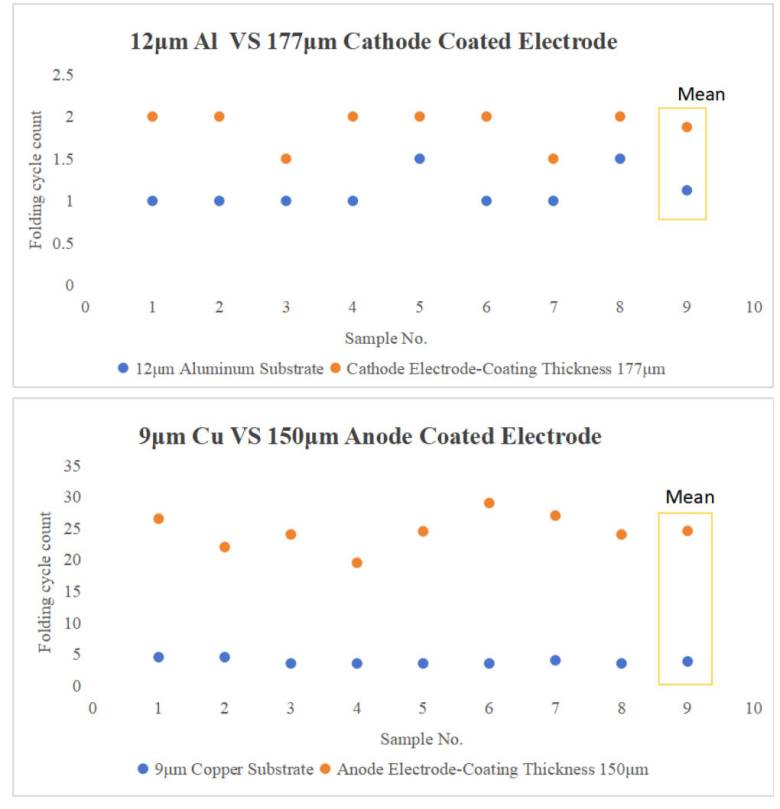

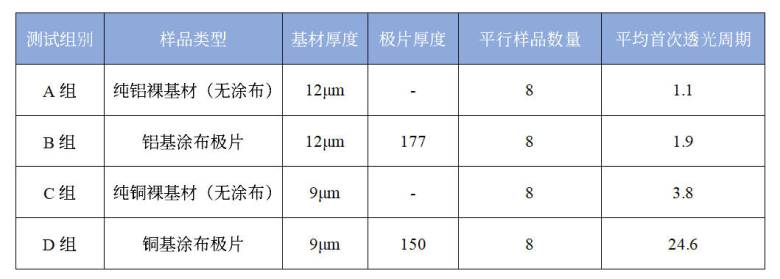

所有平行样品测试结果整合为统计汇总表，直观对比裸基材、涂布极片的耐受周期差异如表2，检测过程视觉抓取缺陷图像如图3。

表2.测试样品数据表

图3. 实际测试AB面（正面背面）视觉抓拍缺陷图

3.3 数据核心差异一览：

12μm铝箔体系：涂布极片平均耐受周期较裸基材提升66.7%；

9μm铜箔体系：涂布极片平均耐受周期是裸基材的6.4倍；

从表格与配套图表能一眼看出核心反差：在基材厚度完全一致的前提下，涂布复合极片的抗反复翻折能力，全方位超越对应纯金属裸箔；铜负极体系经过涂布补强后，耐折性能出现断层式提升。

3.4 数据解析：

通过本实验验证，正极/负极极片均可通过提升基材的浆料涂敷厚度来改善极片的脆性性能，同时横向思考，可以优先考虑管控涂布的附着力、压实密度，进一步研究稳定提升极片翻折耐受能力的组合方案，降低生产过程的断带、开裂损耗和卷绕电芯热压后的开裂风险；

产线需对正负极建立差异化脆性质控阈值：铝箔正极裸基材性能下限极低，涂布工序为品质管控核心；铜箔负极涂布后性能提升空间巨大，可依据翻折周期数据搭建来料分级筛选标准。

出现极片卷绕边缘裂纹、断带不良时，可通过本次标准化翻折测试快速溯源：裸基材周期偏低代表箔材来料缺陷；涂布极片周期大幅下降，则指向涂布、辊压工艺异常，为工艺优化提供精准数据依据。

本次对照试验由元能科技自主研发的极片翻折透光缺陷检测设备FZT-2000完成，通过固定基材厚度单一变量，并依托4组平行样品统计表格与可视化对比图表，用客观周期数据证实涂布结构对极片脆性的补强效果。后续我们将拓展不同涂布面密度、压实密度梯度测试，持续完善极片前工序脆性质控数据库，以量化翻折测试替代传统经验手感判断，助力锂电产线实现精细化、数据化品质管控升级。
