电化学性能分析仪

一、高精度循环伏安测试系统

1.产品特点

• 支持各种电芯，电容材料研究，半电池，三电极，扣电，小容量电芯研究测试

• 支持寿命预测基准数据，精准库伦效率，电池自放电，材料微小副反应测试

• 支持电化学多扫速循环伏安法，线性扫描伏安法，GITT/PITT/CA/CP测试

• 支持软件，硬件，固件三重保护，确保设备和样品安全测试。工步一键续接、 数据多重备份

• 电压&电流精度高达0.01%；高达纳安级别的电流控制

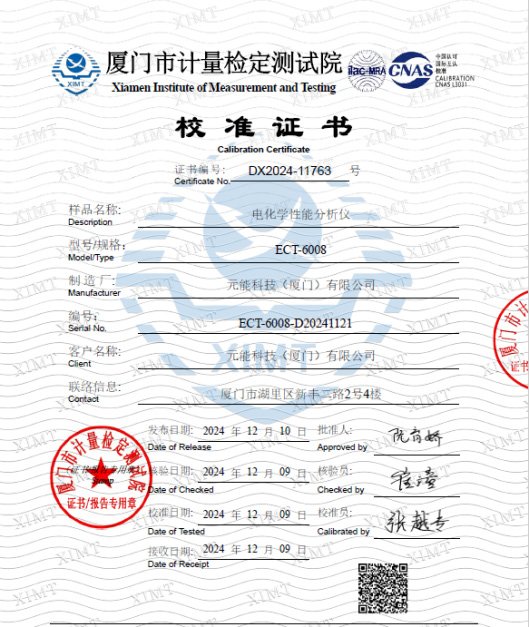

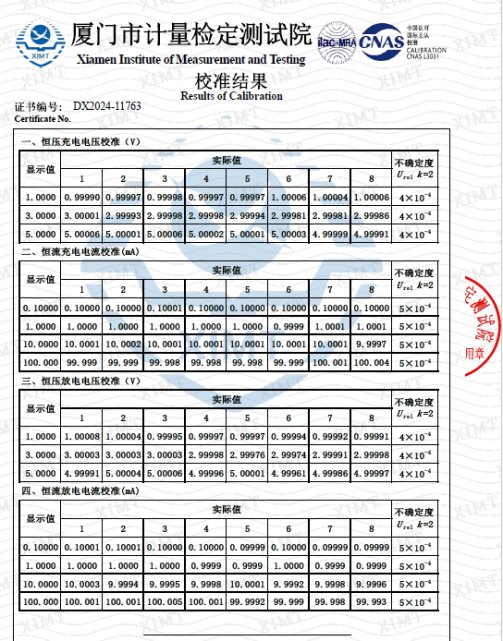

元能精度校准证书：万一精度！

2.应用场景

• 精准DCI

• 电化学窗口

• 精准克容量

• 精准库伦效率

• 自放电

• 微分容量分析

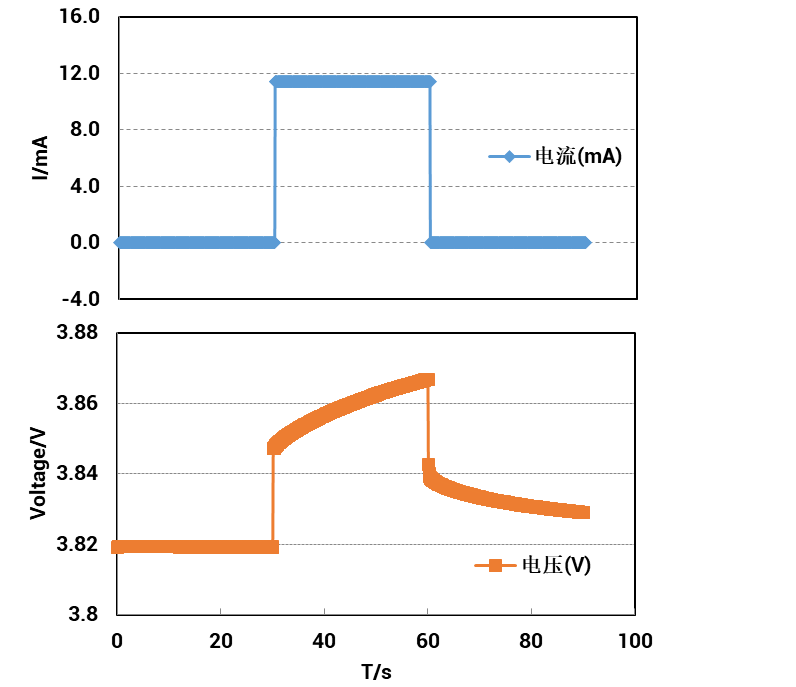

2.1应用场景一：精准的DCIR性能

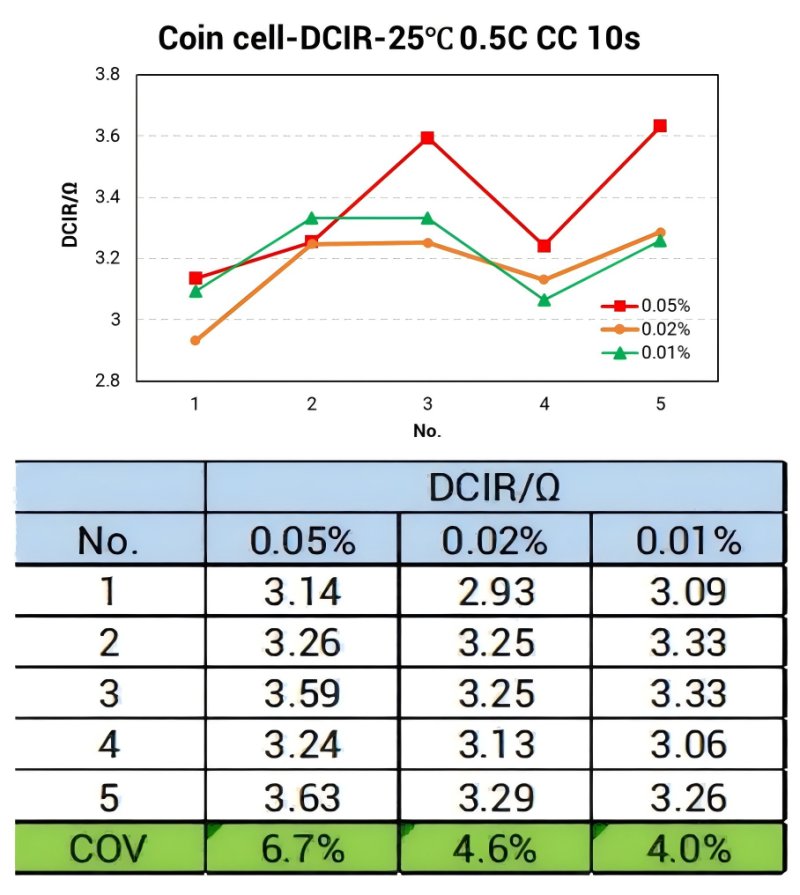

扣电的DCIR分析

• 采用三种电压精度的设备，对5组扣电进行DCIR测试，0.1s取点；

• 电压精度越高，扣电DCIR的一致性越好；

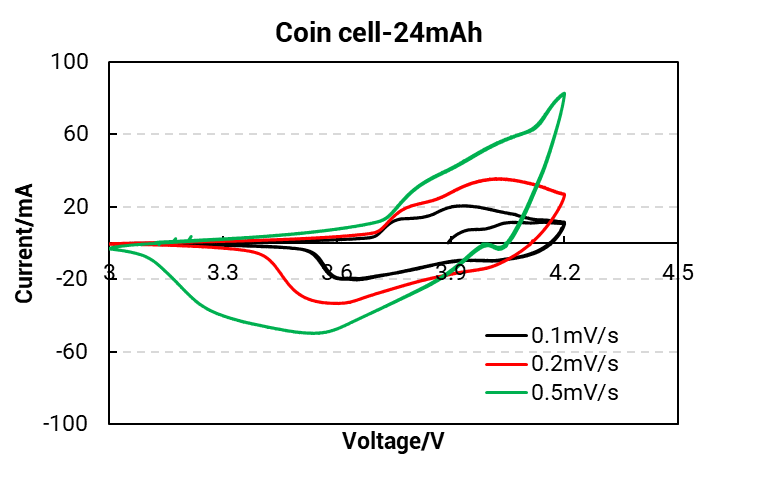

2.2应用场景二：循环伏安评估材料性能

电极材料电化学稳定窗口评估

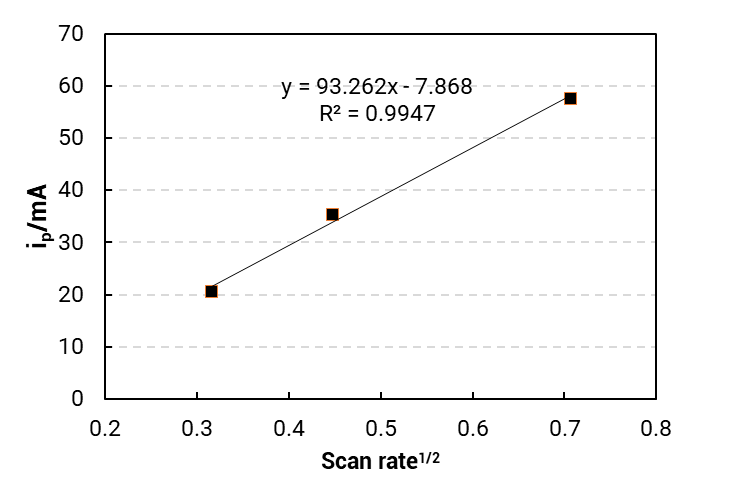

• 可逆还原的峰值电流与扫速的平方根成正比；

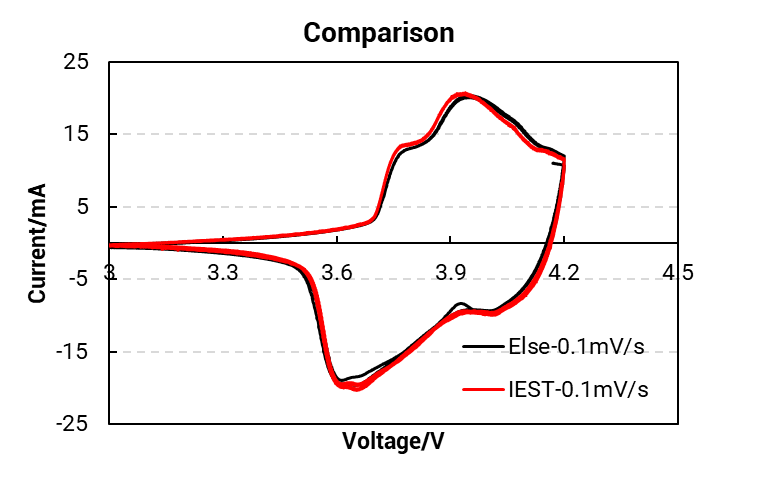

• 与电化学工作站的CV曲线一致；

2.3应用场景三：充放电评估材料克容量

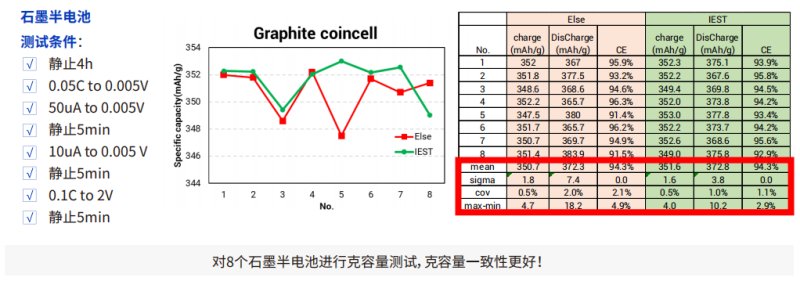

材料克容量测试

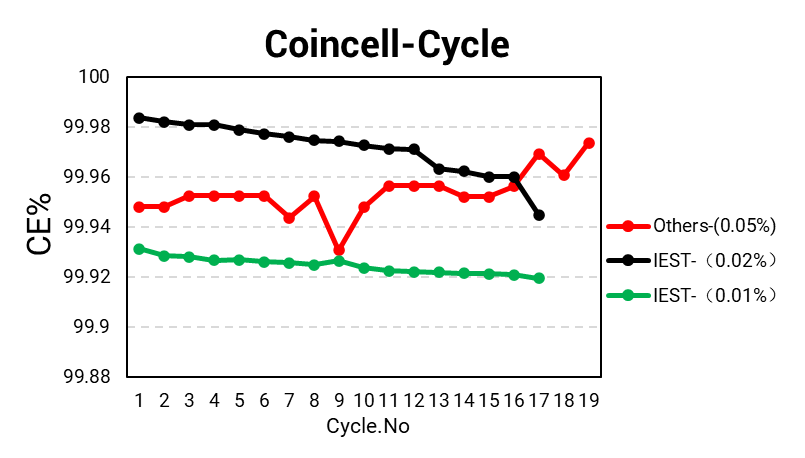

2.4应用场景四：充放电评估电芯库伦效率

库伦效率测试

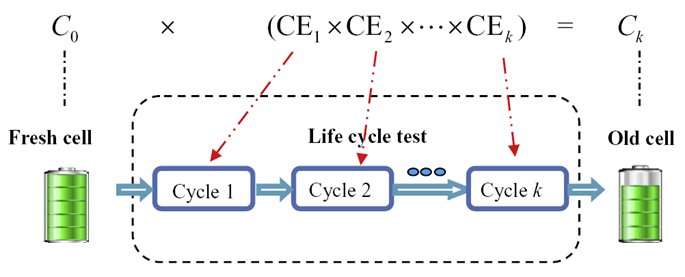

基于库伦效率构建的寿命预测模 型，可以预测电池的容量衰减情况 有效的寿命预测，精度必须控制在 至少万分之一，噪声干扰在10ppm 以下！

2.5应用场景五：恒压充电评估电芯自放电

电芯自放电

• 取代传统测量K值耗时耗力的方案，更快更精准监控电芯自放电特性

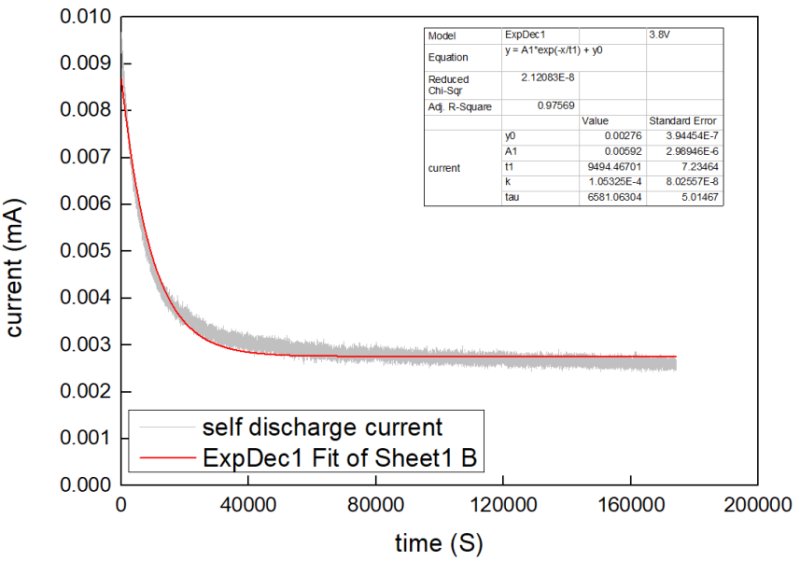

扣电漏电流测试

电极： 三元（ф14mm） vs. 锂（ф20mm）

容量： 2mAh

设备： ECT6008高精度设备

测试流程

恒流恒压充电：0.8mA，3.8V，持续72小时

元能高精度设备能够实现低至nA级别的电流监控，支持微小漏电流的测量

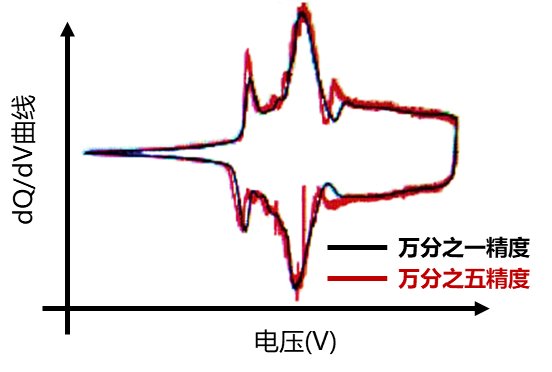

2.6应用场景六：微分容量曲线评估材料相变

微分容量曲线分析

曲线平滑度

• 高精度设备：dQ/dV曲线平滑且连续，能够捕捉到微小的电化学变化。

电化学反应特性

• 高精度设备：能够清晰显示电池中多阶段反应的特征峰，揭示材料的相 变或副反应。

• 低精度设备：特征峰被测量噪声掩盖，容易漏掉重要信息。

dQ/dV曲线分析中，高精度设备对于研究电化学细节、提高数据可靠性和识别材料特性至关重要。低精 度设备可以完成基础测试，但可能遗漏关键细节，特别是在高要求的研究场景下。

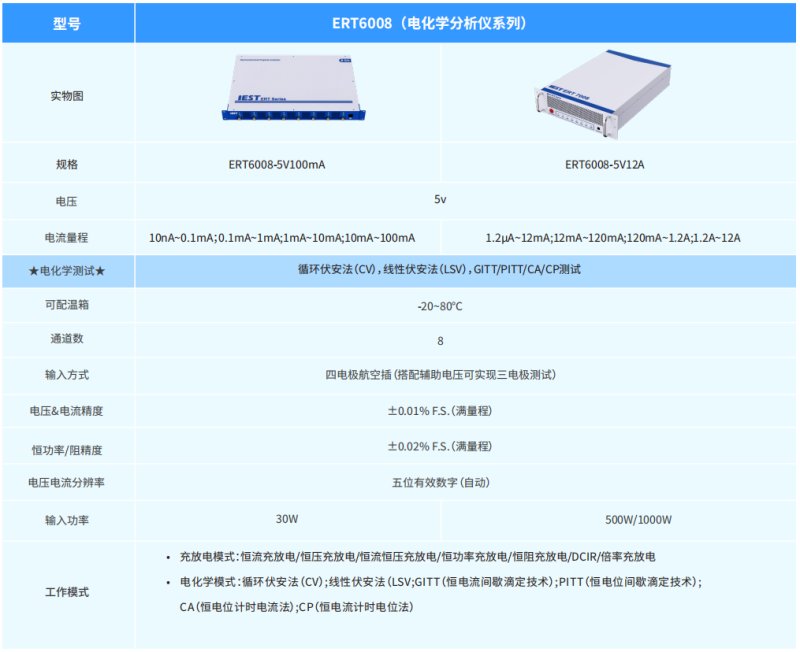

3.型号及参数

二、高精度循环伏安+阻抗测试系统

1、产品特点

•支持各种电芯，电容材料研究，半电池，三电极，扣电， 小容量电芯研究测试。

•支持寿命预测基准数据，精准库伦效率，电池自放电， 材料微小副反应测试。

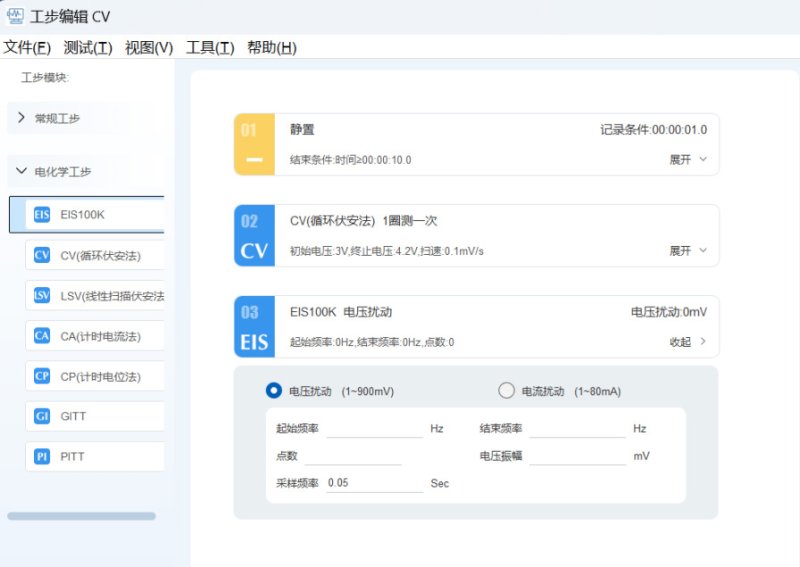

•支持电化学阻抗谱 EIS，多扫速循环伏安法，线性扫描伏 安法，GITT/PITT/CA/CP 测试。

•支持软件，硬件，固件三重保护，确保设备和样品安全 测试。工步一键续接、数据多重备份。

•电压 & 电流精度高达 0.01%；高达纳安级别的电流控制。

2、应用场景

• 电芯循环阻抗分析

• 不同电芯阻抗分析

2.1应用场景一：电芯循环阻抗测试

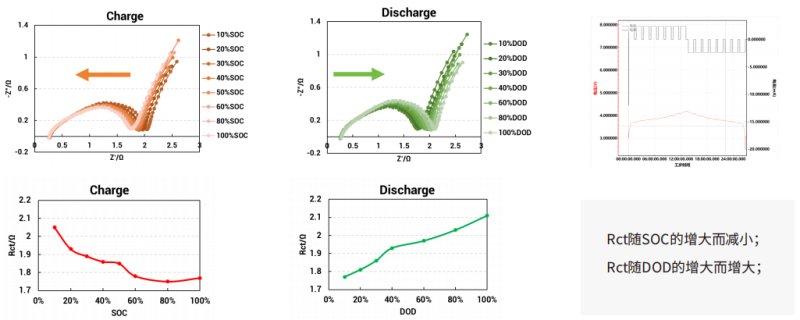

扣电循环EIS测试：0.01Hz~100kHz，每10%SOC测试一次EIS

2.2应用场景二：不用电芯阻抗分析

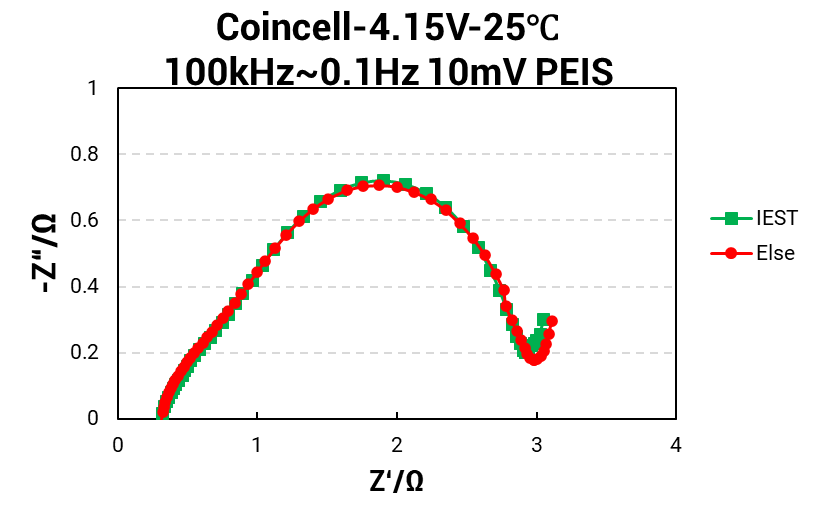

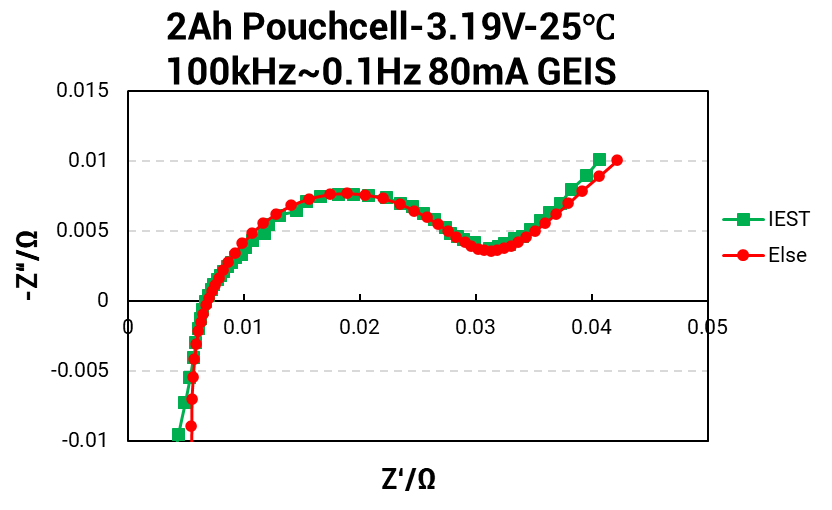

高频EIS阻抗范围：0.01Hz~100kHz，满足10mΩ~1kΩ级别电芯的高频阻抗测试需求

与国外知名电化学工作站的EIS测试结果相比，误差在5%以内

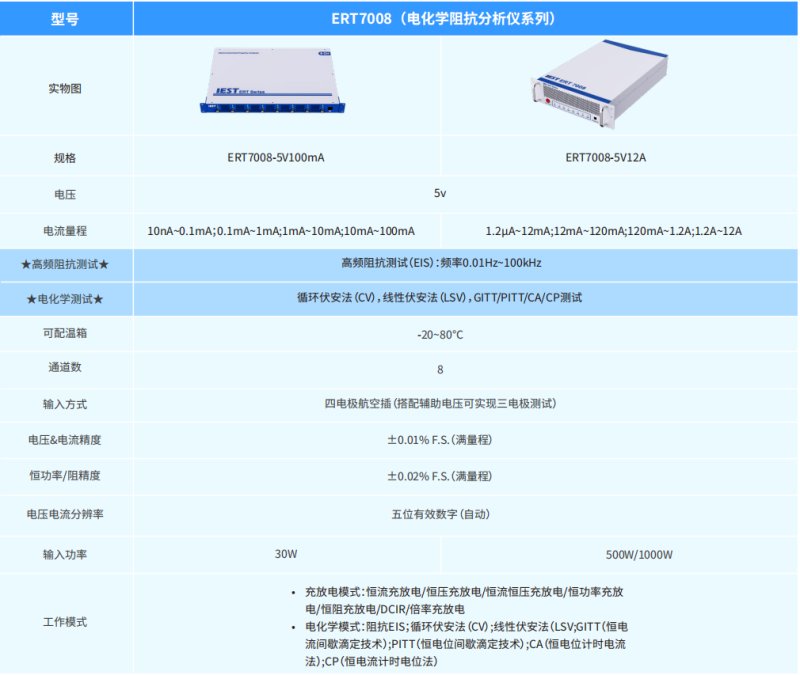

3、型号及参数
