| 品牌： | 新诺仪器 |
| 产地： | 上海 |
| 关注度： | 105 |
| 型号： | SJYP-30T（S） |
动力类型：液压
最大压力（N）：*
工作气压（kpa）：*
功率（kw）：*
重量（kg）：100kg
规格外形（长*宽*高）：305×195×600mm
生产能力（kg/h）：*
适用物料：广泛应用于粉末成型领域，可以对X荧光、钙铁分析、超导、建材、粉末陶瓷、水泥等新材料进行分析研究

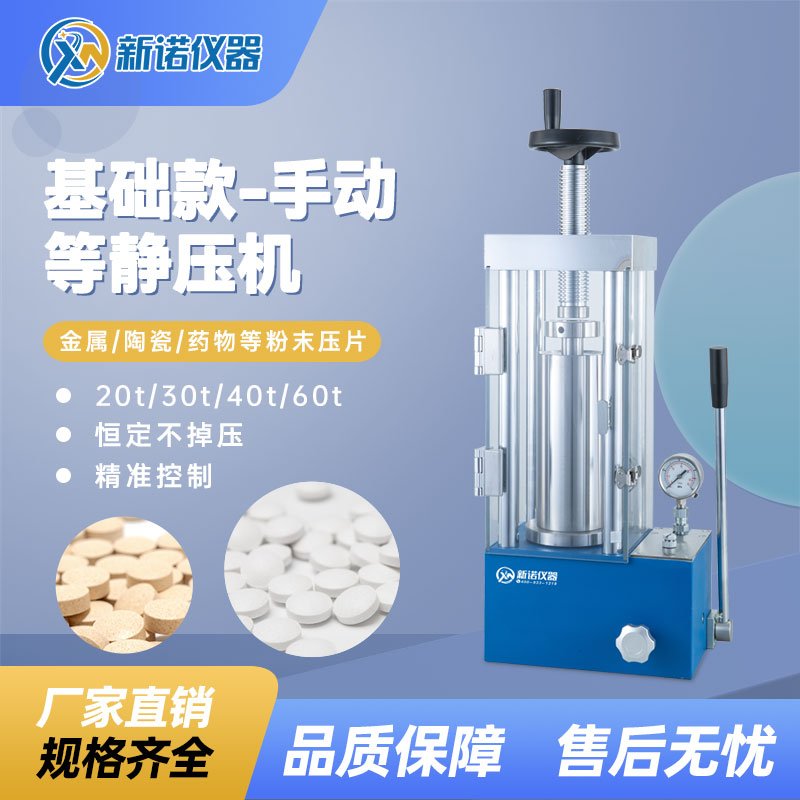

新诺牌 SJYP-30TS型 手动等静压压片机，手动30吨/Φ30×120mm/300Mpa
一、产品概述：
等静压机适合对样品成型的均匀度/密度要求比较严格的用户，可以通过等静压腔体对粉末直接成型，也可以将已经成型的样品进行二次施压成型使其密度更均匀，现已广泛应用于科研、教学、检测、制药、催化、化工等实验室各个行业。
SJYP-TS系列手动等静压压片机参照我司新款手动压片机的结构进行了全面的优化，研发出的可用于等静压密封制样的压力设备，该机采用一体式，主板、油池、油缸在一个主体上，没有密封连接，减少了漏油点，降低了压片机漏油机率的产生，深受国内外用户喜爱。
二、产品特点：
1、采用等静压制坯致密度高且均匀，烧成收缩小，不易变形；
2、能成型常规模压工艺难以制备的细长棒状或管状压坯；
3、制品具有高强度和良好的可加工性，大大降低内应力；
4、模具制作方便，寿命长，成本相对较低；
5、能成型大尺寸的压坯，每缸可以压制多件压坯；
6、可以卸下等静压腔体更换冷压模具，具有一机多用的特点；

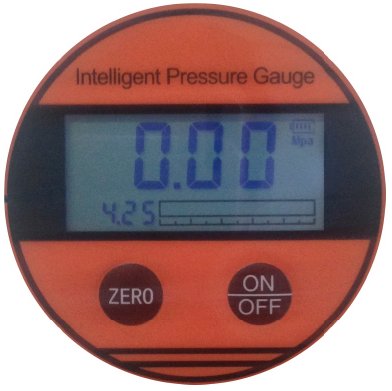

7、数显压力表40.00Mpa/0.01Mpa，精度高，适合需要精确控压的实验室使用。
三、主要技术指标：
设备型号 | SJYP-20T | SJYP-30T | SJYP-40T | SJYP-60T |
SJYP-20TS | SJYP-30TS | SJYP-40TS | SJYP-60TS | |
压力范围 | 0-20T/28.4MPa | 0-30T/31.5MPa | 0-40T/30MPa | 0-60T/34MPa |
压力换算 | 1MPa=0.7t/1t=1.42MPa | 1MPa=0.95t/1t=1.05MPa | 1MPa=1.33t/1t=0.75MPa | 1MPa=1.76T/1t=0.56MPa |
活塞直径 | Ф95mm | Ф110mm | Ф130mm | Ф150mm |
**活塞行程 | ＜30mm | ＜40mm | ＜50mm | ＜50mm |
警示！请注意油缸上升高度，切勿超高 | ||||
压力表类型 | 指针型号：压力、压强双刻度显示，显示精度1MPa【仅限SJYP-T系列】 | |||
数显型号：数字显示，显示精度0.01t或0.01MPa【仅限SJYP-TS系列】 | ||||
加泄压方式 | 手动加压/缓加压，手动泄压 | |||
安全防护装置 | 钢板防护-防弹玻璃门 | |||
等静压腔体尺寸 | Φ22×70mm | Φ30×120mm | Φ40×150mm | Φ50×150mm |
腔体承受压强 | ≤300MPa/12t | ≤300MPa/22t | ≤300MPa/39t | ≤300MPa/60t |
外形尺寸 | 305×195×530mm | 305×195×600mm | 355×215×710mm | 405×240×720mm |
设备重量 | 90kg | 100kg | 130kg | 180kg |
配置说明 | 油压机1台，等静压腔体1套！数显表选配！可根据需求定制500MPa等静压机或橡胶模具 | |||
四、等静压腔体承受压强换算表：
规格型号 | SJYP-20TS型 手动等静压机压力换算表 | ||
实际输出压力 | 压力表系统压强 | 等静压腔体压强 | 压力表类型 |
1.7 T | 1.86 MPa | 25 MPa |  |
3.5 T | 3.72 MPa | 50 MPa | |
5.0 T | 5.57 MPa | 75 MPa | |
7.0 T | 7.43 MPa | 100 MPa | |
8.7 T | 9.29 MPa | 125 MPa | |
10.5 T | 11.2 MPa | 150 MPa | |
14.0 T | 14.8 MPa | 200 MPa | |
17.5 T | 18.6 MPa | 250 MPa | |
21.0 T | 22.3 MPa | 300 MPa | |
压强计算公式 | 油缸的面积/腔体的面积×压力表读数 = 腔体实际承受压强（Mpa） | ||
友情提示 | 系统压强（即压力表读数），一般不宜超过21MPa，否则会影响设备使用寿命 | ||
