769YP-100G型 手动粉末压片机

新诺仪器手动粉末压片机选配数显100吨应用范围：

   769YP大吨位系列手动压片机主要应用于需要大压力才能成型的样品，例如陶瓷、金属粉末等各种大型尺寸模具使用。均标配有机玻璃防护罩，操作生产更安全更放心。

新诺仪器手动粉末压片机选配数显100吨大吨位手动压片机结构图示：

1、上板                2、丝杠   3、主油缸            4、主板   5、压力表            6、副板   7、高压阀            8、低压阀   9、放油阀          10、压力把A  11、压力把B       12、放气螺钉  13、立柱            14、螺母  15、手轮            16、维修螺钉（背面）

769YP系列大吨位手动压片机主要技术参数：

769YP-100G型 手动粉末压片机压力换算：

769YP系列大吨位压片机油路原理：

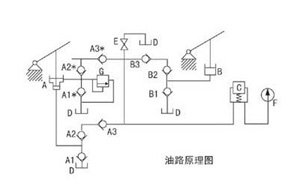

当需要升压时，先将放油阀E关闭，摇动快速复合柱塞泵A使复合泵大，小泵将油从油筒D分别经单向阀A1，A1*吸入，再经单向阀A2*,A3*;A2、A3进入工作缸C，并在压力表F中显示，其中大泵在超过2MPa时经逆流阀G泄流，小泵打到大约14MPa 改用高压泵B加压，此时油经单向阀B1,B2,B3进入工作缸C增压，直至打到所需压力。 注意：不要超过机器设定的大压力（40MPa或48MPa）

769YP系列粉末压片机操作说明：

 （1）松开放油筒顶部放气密封螺钉12和维修螺钉16，并逆时针旋松放油阀手轮，摆动快速复合油泵A及高压油泵B手柄各2~3下，使油路系统工作顺畅。

 （2）用丝杠缓慢将工作台压至低部，然后将丝杠旋紧。

 （3）将模具或所压物品放置工作台，用丝杠进行预紧。

 （4）顺时针旋紧放油阀手轮9，关好防护门。

 （5）先摆动快速复合泵A升至14MPa左右，再改用高压泵8升至所需压力。

 （6）压制完成后，逆时针旋松放油阀手轮，取出模具或所压物品。

769YP系列手动压片机注意事项：

 （1）使用前必须先松开油筒上的放气螺钉12和维修螺钉16，再松开放油阀的状态下空打两柱塞，使系统正常工作。

 （2）每次使用前及使用中，都应把工作台用丝杠压至底部。

 （3）保持机油的清洁，尤其是大小活塞滑动处，丝杠要定期加油润滑。

 （4）如发生渗漏及维修，要及时补充压力油，使之达到距油筒顶部100mm以内，压力油为46#清洁机油。

 （5）随时检查压力示值，决不允许超压使用，否则会发生危险。

 （6）大活塞6不要超过行程50mm。
