769YP-60E型手动粉末压片机

报价：22800元

品牌：
产地：	新诺
关注度：	1973
型号：	769YP-60E

核心参数

动力类型：液压

功率（kw）：*

重量（kg）：155kg

规格外形（长*宽*高）：445×240×740mm

生产能力（kg/h）：*

适用物料：应用于催化、硅酸盐、电池、陶瓷、水泥及粉末冶金等行业

标签

新诺仪器压制设备

新诺仪器769YP-60E

国产压制设备

展位推荐

压片机热压机模具环形模具Ф3-10mm（孔型模具）

新诺RYJ-600Z2型全自动热压机，300℃

新诺RYJ-600E1手动10吨压片机双平板一体式

产品介绍

769YP-60E型手动粉末压片机

新诺仪器带防护手动粉末压片机60吨应用范围

769YP系列小吨位压片机主要应用于荧光光谱仪上固体样品制样及各种小型粉末压片成型。广泛应用于催化、硅酸盐、电池、陶瓷及粉末冶金等行业。大吨位压片机主要应用于需要大压力才能成型的样品，例如陶瓷、金属粉末等各种大型尺寸模具使用。均标配有机玻璃防护罩，操作生产更安全更放心。

新诺仪器带防护手动粉末压片机60吨压片机结构图示：

1、油筒 2、压力表
3、10、低压阀 4、小活塞
5、7、高压阀 6、放油阀
8、低压溢流阀 9、副板
11、主板 12、大活塞
13、工作台导轨 14、工作台
15、防护罩 16、立柱
17、丝杠 18、上板
19、螺母 20、手轮

769YP系列大吨位手动压片机主要技术参数：

型号	769YP-40C型	769YP-60E型	769YP-100G型	769YP-150F型
压力范围	0~40吨（0~33.3MPa）	0~60吨（0~34MPa）	0~100吨（0~39.3MPa）	0~150吨（0~47.8MPa）
活塞直径	Φ125mm	Φ150mm	Φ180mm	Φ200mm
大活塞行程	40mm	40mm	50mm	50mm
工作空间	180×180×210mm	220×220×260mm	220×220×280mm	250×250×320mm
压力稳定性	≤1MPa/5min	≤1MPa/5min	≤1MPa/5min	≤1MPa/5min
防护功能	带有机玻璃防护罩	带有机玻璃防护罩	带有机玻璃防护罩	带有机玻璃防护罩
外形尺寸	350×260×620mm	445×240×740mm	480×300×840mm	560×425×950mm
重量	100公斤	155公斤	220公斤	310公斤

注：因产品存在更新换代，以上技术指标仅供参考，具体请咨询客服，谢谢！

769YP-60E手动压片机压力换算：

油缸实际压力（吨）	8.8T	17.6T	26.4T	35.2T	44T	52.8T	60T
压力表示值（MPa）	5Mpa	10Mpa	15Mpa	20Mpa	25Mpa	30Mpa	34Mpa

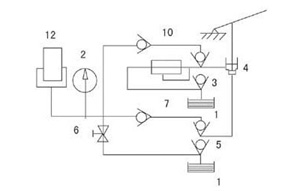

769YP系列大吨位压片机油路原理：

油筒1中的油，经小活塞4，再经低压阀3、10，

高压阀5、7进入大活塞12，压力由压力表2显示，

松开放油阀6，大活塞12中的油在压力的作用下回到油筒1中，

大活塞12复位。

粉末压片机操作说明：

松开油筒1的螺钉，拧紧放油阀6，打开防护门15，拉出工作台14，将模具（或受压物品）放在工作台14上，再将工作台14推进去，用丝杠17将受压物品预紧，关上防护门15，摇动小活塞4的压把，给受压物品加压，压至所需压力后，松开放油阀6，将受压物品取出即可。

手动压片机注意事项：

（1）使用前必须将油筒1上的螺钉松开（运输时将此螺钉拧紧），松开放油阀6，摇动小活塞4的压把，空打数下以排除系统中的空气。

（2）用丝杠17预紧受压物品时，力不要过大。

（3）大活塞行程不能超过50mm。

（4）维修时将油筒后座的阀关闭，以免油筒1里的油流出。

（5）加压不允许超过其压力范围，以免发生危险。

（6）油筒1里的油为46#机油。

压片机故障排除：

故障	原因	排除方式
无压	1、漏油 2、放油阀没拧紧	1、更换密封垫，解决漏油处 2、拧紧 3、将大活塞压至底部
掉压	1、漏油 2、放油阀口处不严或有异物 3、大活塞3内有残余气体	1、找出微小漏油处，进行排除 2、关闭维修螺钉，然后拧出放油阀杆，用磁铁连接6mm铁棒吸出钢珠，用铁棒一端顶住钢珠，用榔头轻砸铁棒外露出一端，使阀口密封紧密，然后复位 3、旋开活塞顶部的螺钉，并旋紧放油阀手轮，打压至液体油溢出
机器变形	1、压力较高，并长期频繁使用，立柱大螺母松动 2、超过允许压力	1、拧紧立柱或立柱螺母 2、降低使用压力，否则会损坏机器及发生安全事故
