DY-40型 电动粉末压片机
报价：23800元
| 品牌： |
新诺仪器 |
| 产地： |
新诺 |
| 关注度： |
1425 |
| 型号： |
DY-40 |
核心参数
动力类型：液压
功率（kw）：*
重量（kg）：140kg
规格外形（长*宽*高）：440×360×620mm
生产能力（kg/h）：*
适用物料：应用于催化、硅酸盐、电池、陶瓷、水泥及粉末冶金等行业
产品介绍
DY-40型 电动粉末压片机
产品介绍
一、应用范围：
电动粉末压片机主要应用于实验室小规模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行业的产品制样。
二、电动压片机结构图示：
1、手轮 2、螺母 3、丝杠 4、立柱 5、工作台 6、大油缸 7、放油阀 8、油池 9、电器盒 10、电机 11、压力表 12、压力表调节螺钉 13、减速箱 14、注油孔螺钉 15、吸油阀 16、出油阀 17、电源开关 | |

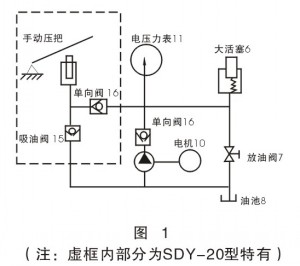

三、电动压机油路原理：
| 电动机10经减速箱13及斜盘来驱动双柱塞泵， 液压油经吸油阀15及出油阀16压入大油缸中产生压力， 电接点压力表11显示并控制系统中压强， 达到所设定的压力后电动机10自动停止工作， 松开放油阀7卸压后，大活塞6自动复位。
|
四、电动粉末压片机主要技术指标：
型 号 | DY-40型 |
压力范围 | 0~40吨（0~33.3MPa） |
电 源 | 220V/50Hz |
功 率 | 370W |
活塞直径 | Φ125mm |
**活塞行程 | 40mm |
工作台直径 | Φ180mm |
工作空间 | 180×180×210mm |
压力稳定性 | ≤1MPa/5min |
防护功能 | 带有机玻璃防护罩 |
外形尺寸 | 440×360×620mm |
重 量 | 140公斤 |
注：因产品存在更新换代，以上技术指标仅供参考，具体请咨询客服，谢谢！
五、DY-40T 电动压片机压力换算：
油缸实际压力（吨） | 6T | 12T | 18T | 24T | 30T | 36T | 40T |
压力表示值（MPa） | 5MPa | 10MPa | 15MPa | 20MPa | 25MPa | 30MPa | 34MPa
|
六、电动压片机注意事项：
（1）使用前应仔细阅读说明书。
（2）检查电源是否可靠接地，以保证人身安全。
（3）使用前需松开注油孔螺钉，以保证机器正常运转。
（4）注意压力表上限（DY-20型 33.3MPa，DY-30型 35MPa）否则会发生危险。
（5）注意大活塞的**升程为20mm超出后将影响大活塞的自动复位。
（6）应保证变速箱中的足够的润滑油。
（7）应保持系统中液压油的清洁，液压油为30#机油。
七、电动压片机故障排除：
故 障 | 原 因 | 排除方式 |
无 压 | 1、油池内油液高度不够或剧烈振动使阀15内进气
2、出油阀16内阀口钢珠密封不严或有异物
3、大活塞升高过渡使阀15内进气 | 1、从注油孔14加30#机油，在按3操作
2、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一根6mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复位
3、用内六角扳手旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可 |
上压不稳且慢 | 1、漏油
2、放油阀7拧紧力不够
3、小柱塞泵内有残留气体
4、大活塞6内有残余气体 | 1、检查漏油处，拧紧或排除
2、拧紧放油阀手轮7
3、将整机后仰90（即表面向上）开动机器数秒（后仰时要拧紧注油孔螺钉14，以防油池向外溢油
4、取下工作台5，拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺钉 |
达到预定压力后不停机以至超过**限压 | 1、电接点压力表引线脱落
2、电接点表内部故障
3、继电器触点粘连 | 1、检查接好引线
2、修理或换表
3、更换新继电器
|
