品牌: | 新诺仪器 |
产地: | 上海新诺 |
关注度: | 1450 |
型号: | SYP-12B(S) |
动力类型:液压
功率(kw):*
重量(kg):28kg
规格外形(长*宽*高):225x155x380mm
生产能力(kg/h):*
适用物料:应用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域

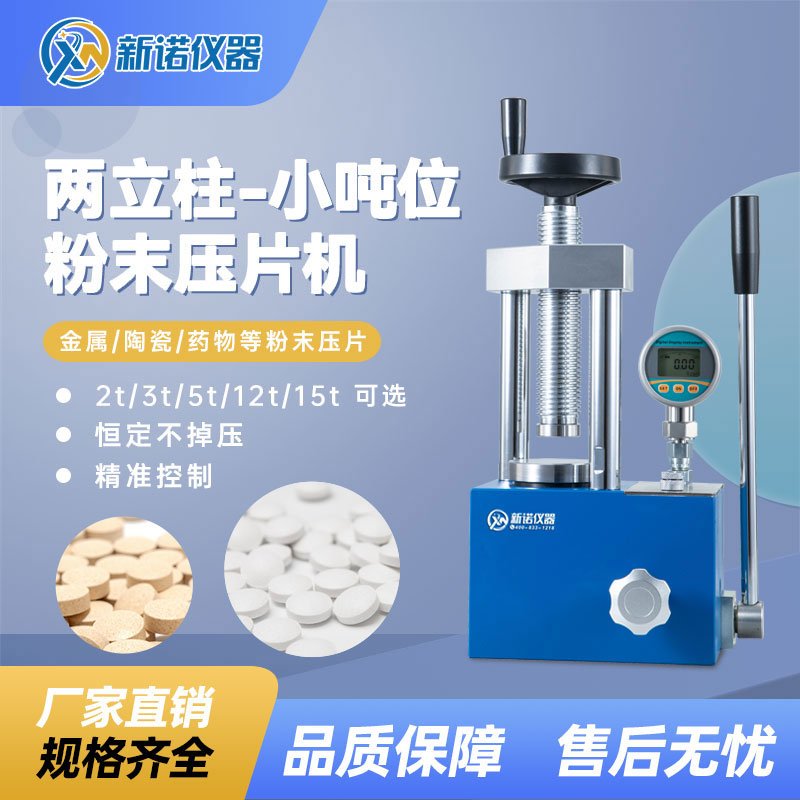

SYP-12B(S)型 红外粉末压片机,手动压片机
一、仪器概述:
粉末压片机就是可通过特定的模具将溴化钾(KBr)、氯化钠(NaCl)、氧化铝(Al2O3)等粉末材料压制成型为各种规格的试片、柱体、异型体或组合体进行科学研究分析。又称小型油压机,压样机,压力成型机等,广泛应用于新材料、超导、粉末陶瓷、新型电源、电池、建材、冶金粉末等领域,可以和钙铁分析,红外光谱(IR), X荧光(XRF)分析仪器配套使用;同时也适用于其他需要相应压力的工作场合,作为压力机使用,测试分析各种物体的耐压程度等等,应用非常广泛。
二、仪器优势:
SYP系列手动压片机结合部分高校老师的建议与反馈,在老款压片机基础上研制的新一代实验室油压机。该机进行了全面的优化改进,具有造型美观、操作方便、做工精致、结构紧凑等优点,采用一体式结构,油缸、油池、主板、活塞在一个主体上,没有密封连接,减少了漏油点,降低了压片机漏油的机率。设计之初考虑了压片机日后的清洁工作,更方便用户日后进行仪器维护保养。采用进口压力传感器,压力稳定性好,深受国内外部分用户喜爱。
三、型号说明:
新诺SYP-12B系列手动压片机是实验室常用的一款小型油压机,因常用于实验室配套红外光谱仪制备试片,故而又称红外压片机,如配套Ф13mm红外模具使用,可压制Ф13mm的红外固体试片,用于红外光谱研究析等。该机采用二立柱设计,具有体积小、重量轻,造型美观等优点,也非常适合放进手套箱内使用,直径Ф10mm以内的小规格模具也推荐选购12吨压片机来制备样品。
四、主要技术参数:
设备型号 | SYP-12B | SYP-12BS |
原老型号 | SYP-12T | SYP-12TS |
压力表类型 | 指针式,压力、压强双刻度显示 | 数显式,高精度数字显示压力表 |
选配数显表 | XNNETS 数字显示 0.00-40.00MPa/0.01MPa(仅限“S”型) | |
压力范围 | 0-12T(0-30MPa) | |
压力换算 | 1T=2.5Mpa/1Mpa=0.4T | |
活塞直径 | Ф70mm 镀铬油缸 | |
**活塞行程 | 30mm | |
加压方式 | 手动加压 | |
压力稳定性 | ≤1MPa/10min | |
模具压强计算公式 | 油缸的面积÷模具的面积x压力表读数=模具实际承受压强(Mpa) | |
整体结构 | 一体式结构 | |
立柱数量 | 2根立柱 | |
工作台直径 | Ф80mm | |
工作空间 | 96x130mm(宽/高) | |
外形尺寸 | 225x155x380mm(长宽高) | |
设备重量 | 28kg | |
配置说明 | 12吨油压机1台,模具选购。型号中带"S"为数显压力表,统一加价1000元。 |
备注:部分为我新诺特有指标,可根据客户需求定做或改进油压机。
四、压力换算公式:
规格型号 | SYP-12B型 粉末压片机压力换算表 | |
实际输出压力 | 压力表系统压强 | 压力表类型 |
1 T | 2.50 MPa | |
2 T | 5.00 MPa | |
3 T | 7.50 MPa | |
4 T | 10.0 MPa | |
5 T | 12.5 MPa | |
6 T | 15.0 MPa | |
8 T | 20.0 MPa | |
10 T | 25.0 MPa | |
12 T | 30.0 MPa | |
压强计算公式 | 油缸的面积/模具的面积x压力表读数=模具的实际承受压强(Mpa) | |
友情提示 | 系统压强(即压力表读数)不宜超过30MPa=12T,否则会影响设备使用寿命 |
规格型号 | SYP-12BS型 粉末压片机压力换算表 | |
实际输出压力 | 压力表系统压强 | 压力表类型 |
1 T | 2.50 MPa | |
2 T | 5.00 MPa | |
3 T | 7.50 MPa | |
4 T | 10.0 MPa | |
5 T | 12.5 MPa | |
6 T | 15.0 MPa | |
8 T | 20.0 MPa | |
10 T | 25.0 MPa | |
12 T | 30.0 MPa | |
压强计算公式 | 油缸的面积/模具的面积x压力表读数=模具的实际承受压强(Mpa) | |
友情提示 | 系统压强(即压力表读数)不宜超过30MPa=12T,否则会影响设备使用寿命 |
