Apreo扫描电镜在砂岩中的应用


砂岩是一种沉积岩,主要由各种砂粒胶结而成的;砂岩是源区岩石经风化、剥蚀、搬运在盆地中堆积形成。岩石有碎屑和填隙物两部分构成,碎屑常见矿物:石英、长石、白云母、方解石、黏土矿物,绿泥石等。填隙物包括胶结物和碎屑杂基两种组分。


对同一晶面而言,在某些入射方向,电子被散射的几率较大(相当于禁道),而在另一些入射方向,电子被散射的几率较小(相当于通道),这种现象称为电子通道效应。

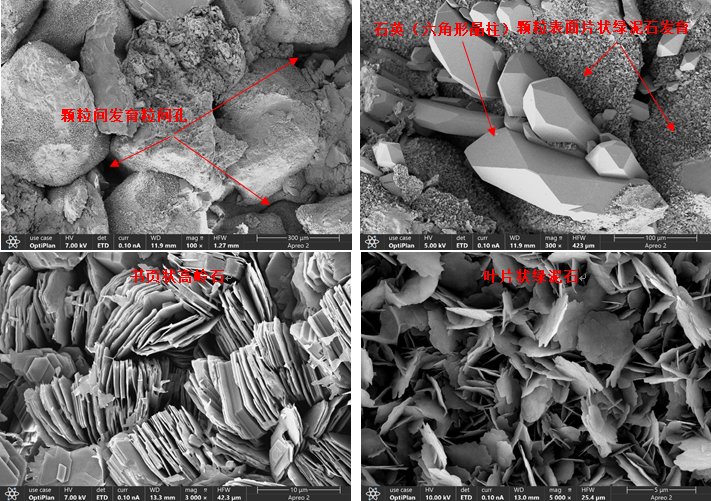

砂岩岩心样品直接敲断,露出新鲜的断口,并用Apreo 2场发射扫描电子显微镜观察其断口。从下图中可以看出砂岩断口含有六角形晶柱的石英,且石英之间有粒间孔,粒间孔之间填充有片状绿泥石和书页状高岭石。

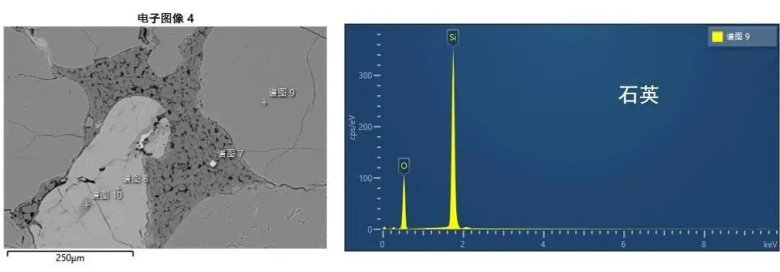

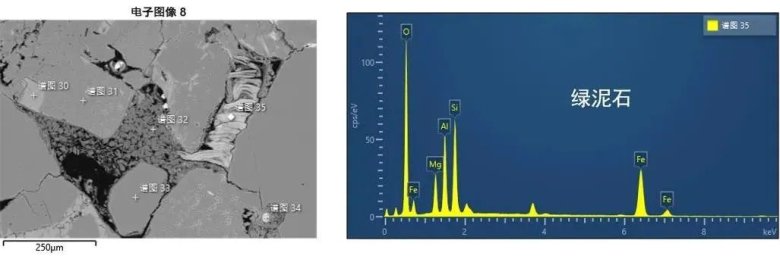

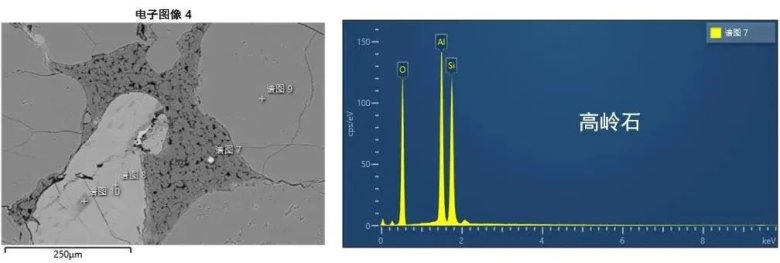

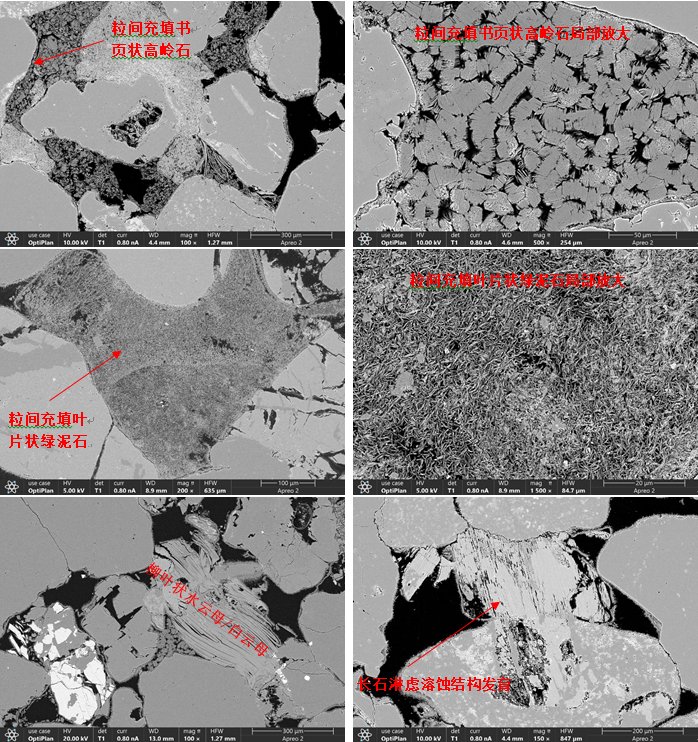

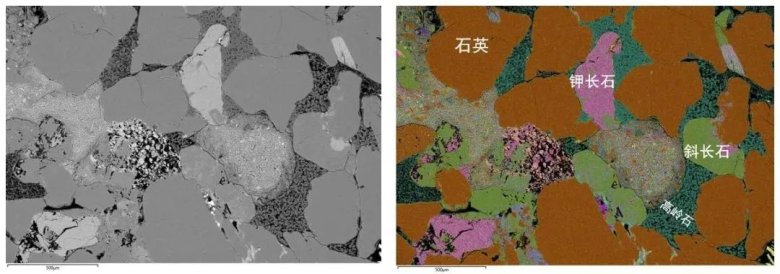

将砂岩样品冷镶嵌、磨抛至抛光态,扫描电镜及牛津能谱观察。从下图砂岩抛光态结果来看,主要由石英组成,粒间孔隙的填充主要为片状绿泥石及书页状高岭石,偶见柳叶状水/白云母。

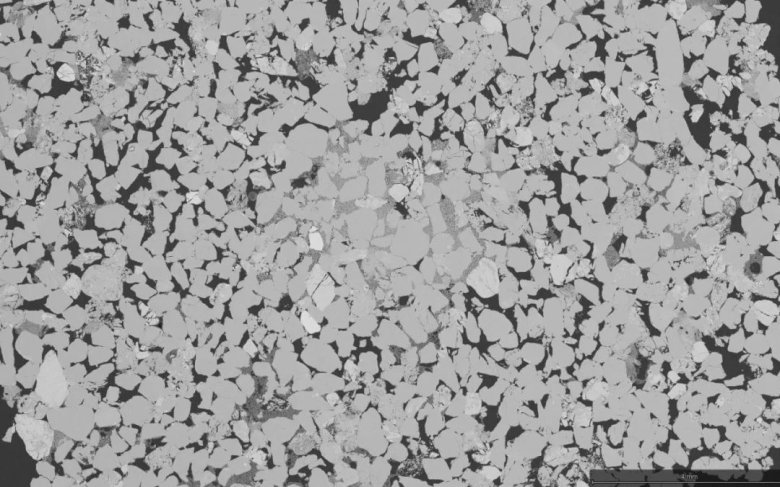

想要观察整个砂岩中粒间孔的分布,我们利用Maps拼图功能,得到HFW≈1.6cm的视图,从视图中可以看到,颜色较深的区域都是粒间孔,有的粒间孔充填高岭石及绿泥石,少量水/白云母。


主要结论

1、样品为中粗粒长石石英砂岩;

2、主要矿物为石英、斜长石、钾长石,偶见锆石、帘石、磷灰石、金红石、石榴子石等副矿物;

3、颗粒间胶结物为黏土矿物,其中以发育书页状高岭石、叶片状绿泥石为明显特征,偶见柳叶状水/白云母;

4、粒间空隙发育,为油气储藏运移提供了空间;

欧波同  2022-11-17  |  阅读:1165
