ChromaCL2第二代实时彩色阴极发光成像系统

产品综合介绍：
产品功能介绍
　　在全球的矿物分析实验室里，实时彩色阴极发光成像发挥着重要的作用。从石油天然气勘探到地质年代学再到矿物生长的研究各种新老问题，ChromaCL2都有新的帮助。
ChromaCL2是Gatan第二代实时彩色阴极发光成像系统。这是一款独特的产品。它具有高效的光学采集和色散能力，采用阵列光电倍增管得到高增益光探测能力。通过DigitalMicrograph软件实时地将光子脉冲信号混合成实时彩色阴极发光图像。
彩色的CL图像能提示矿物的组成变化，包括相和痕量元素的分布，从而能够方便地观察化学印记和过生长、生长环带、内部愈合裂缝等等。并且，对于ChromaCL2来说，所有的这些，只需要电子束扫描一次即可全部揭示出来。
品牌介绍
　　美国GATAN公司成立于1964年并于70年代末进入中国市场。GATAN公司以其产品的高性能及技术的先进性在全球电镜界享有极高声誉。
作为****的设计和制造用于增强和拓展电子显微镜功能的附件厂商，其产品涵盖了从样品制备到成像、分析等所有步骤的需求。产品应用范围包括材料科学、生命科学、地球物理学、电子学，能源科学等领域， 客户范围涵盖全球的科研院所，高校，各类检测机构及大型工业企业实验室，并且在国际科学研究领域得到了广泛认同。
经销商介绍
　　欧波同有限公司是中国**的微纳米技术服务供应商，是一家以外资企业作为投资背景的高新技术企业，总部位于香港，分别在北京、上海、辽宁、山东等地设有分公司和办事处。作为蔡司电子显微镜、GATAN扫描电子显微镜制样设备及附属分析设备在中国地区重要的战略合作伙伴，公司秉承“打造国内影响力的仪器销售品牌”的经营理念，与蔡司，GATAN品牌强强联合，正在为数以万计的中国用户提供高品质的产品与国际尖端技术服务。
产品主要技术特点：
1、实时彩色成像—单次扫描可获取彩色CL图像，以快速清楚地诠释数据；
2、所有波长并行探测—单次扫描即可获取彩色CL图像，以快速清楚地诠释数据；
3、金刚石加工的收集镜—大固体角收集CL信号，提高效率和空间分辨率；
4、固定的增益、集成的电子学系统—点击鼠标，即可轻松采集数据；
5、可伸缩性—达到150mm的伸缩范围；
6、固定的插入位置—简单设置即可达到**化光学采集；
7、增强的动态范围—像素强度可高达600，000计数/秒
8、实时彩色和紫色成像—灵敏度扩展到紫光范围
9、多视场拼接—用自动蒙太奇软件可获取大视场；

10、集成的BSED—同时采集二次电子、背散射电子和阴极发光信号；
11、消除磷光现象—含有盐酸盐样品的成像；
12、电脑平台—Windows7,32-或64-位操作系统
产品主要技术参数：
1、腔式探测器，可伸缩、可拆卸、金刚石加工的抛物面型采集镜和光导管
2、可调插入位置，可锁定回缩位置和定义插入位置。回缩距离为150mm。
3、光栅光学系统将光色散到高增益阵列探测器
4、可探测的光谱响应范围为~400-800nm
5、集成的脉冲放大与甄别电子器件
6、配有DigiScan II – 高级数字电子束控制系统。它包含4路TTL脉冲探测电子器件(其中3 路供ChromaCL使用)和2 路高位深模拟输入，用于同时检测SEM信号
7、带有DigiScan和ChromaCL插件的DigitalMicrograph软件，用于实时彩色成像、后处理及图像数据的显示与保存
8、主流PC，Window 7 32位和22”纯平显示器
产品主要应用领域：
地质科学
矿物化学
石油天然气开发
光电材料：氮化物半导体薄膜，磷化锢和稀有掺杂材料

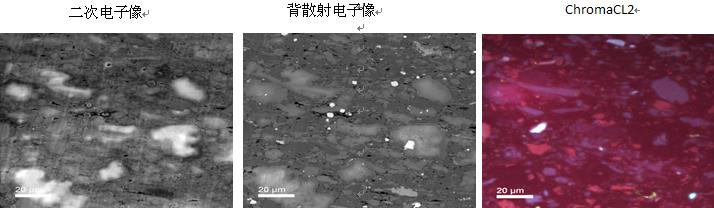

图1   页岩

图2 单个锆石晶粒中的生长震荡条纹

图3 混合起源的油藏石英，显示愈合裂纹和化学增生

图4   经过Gatan Ilion+制样后的页岩横截面图像，chromacl2揭示石英颗粒混合来源

荧光粉 ChromaCL成像

图5    商用高亮度LED
