2021年6月中旬,全新一代岩石属性分析系统MaipSCAN顺利落地中国石油长城钻探工程有限公司,在录井基地地质检测中心岩矿扫描室成功安装调试。
设备安装现场
现阶段,设备验收工作稳步进行中,长城公司满怀信心、翘首以待!
验收工作分为重复性、稳定性、平行性实验对比。重复性实验,取3块具有代表性的岩心样品,每个样品重复测量10次;稳定性实验,取3块具有代表性的岩心样品,在不同时间段分别测量5次。部分测试结果如下:

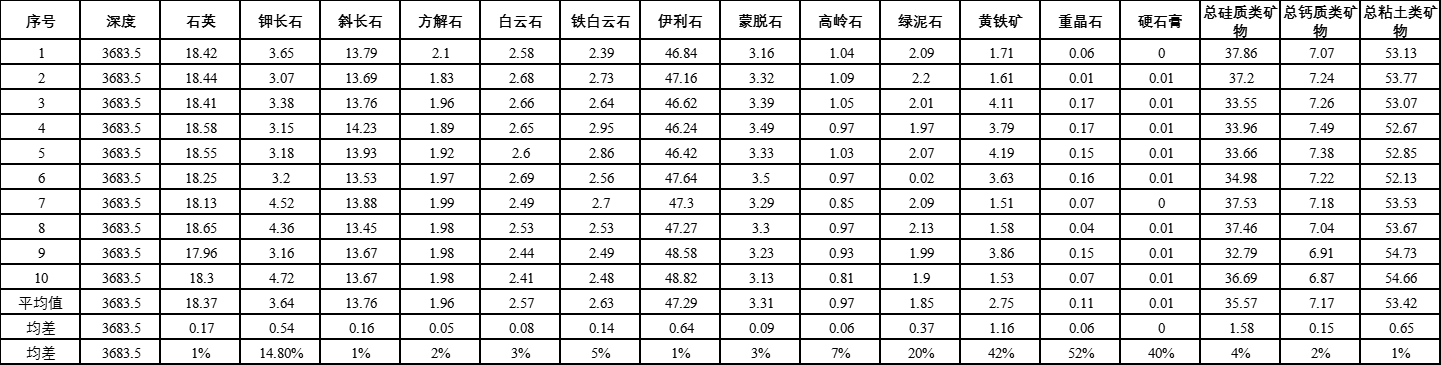

重复性试验:Sample1,深度3683.50米,重复测量10次

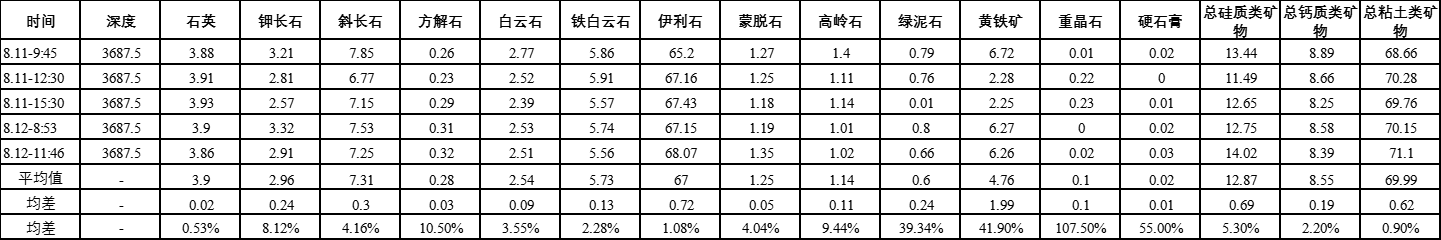

稳定性试验:Sample1,深度3687.50米,测量5次

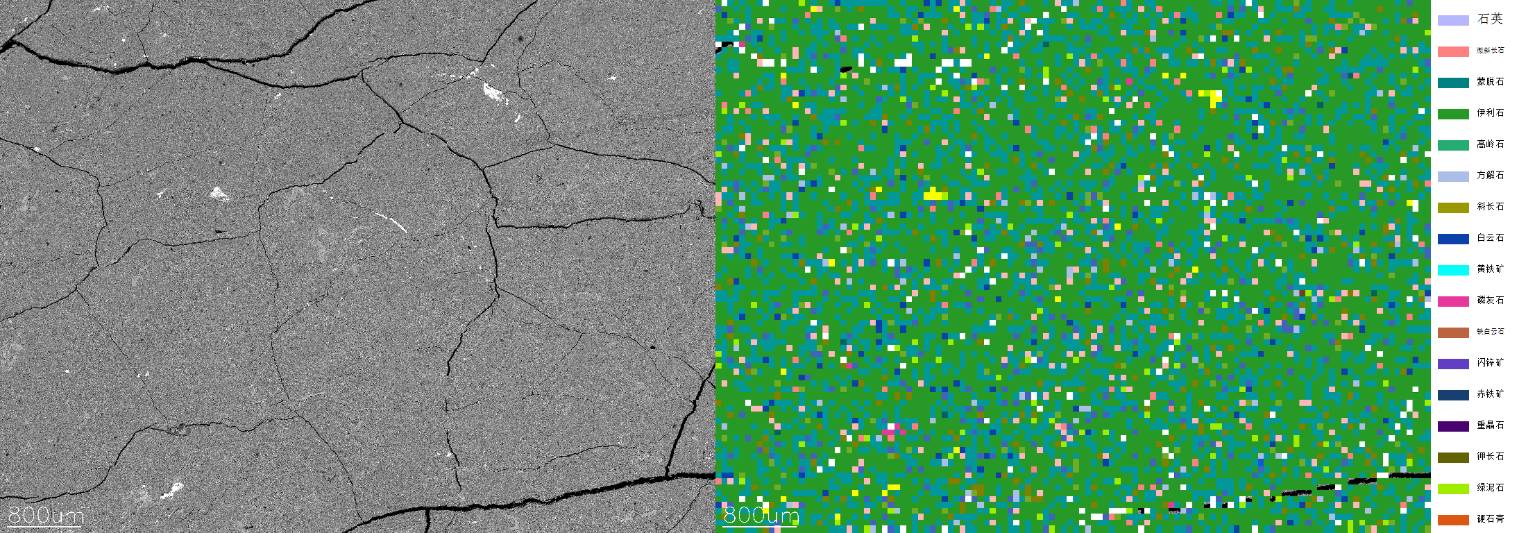

矿物分析对比图举例(左侧为背散射图像、右侧为矿物分析图像)
实验结果:整体重复性良好,对含量超过5%的矿物上下浮动一般不超过6%;元素分析结果整体重复性较好,对含量超过1%的元素上下浮动一般不超过5%;矿物稳定性分析结果显示,对于含量大于5%的矿物,整体稳定性较好;总硅质矿物、总钙质矿物、总黏土矿物稳定性较好,上下浮动不会超过5%;其它矿物如黄铁矿、重晶石等出现较大变化,原因有三点:①这些副矿物分布不均,非均质性强(如黄铁矿条带);②矿物本身含量很低,稍有起伏就显示很大的浮动率;③X-Ray采集点作用范围约1μm,而样品台的移动有1~2微米的误差,导致测试同一样品时,上一次测试与下一次测试X-Ray的采集位置并不完全相同。
同时,为保证矿物识别的准确性与严谨性,对矿物分析进行了平行对比实验,对比方法为XRD粉晶衍射,数据由录井基地地质检测中心与勘探开发研究院分别盲测提供。经对比,粘土、石英、碳酸盐等主要矿物的变化趋势基本一致,部分数据对比结果如下:

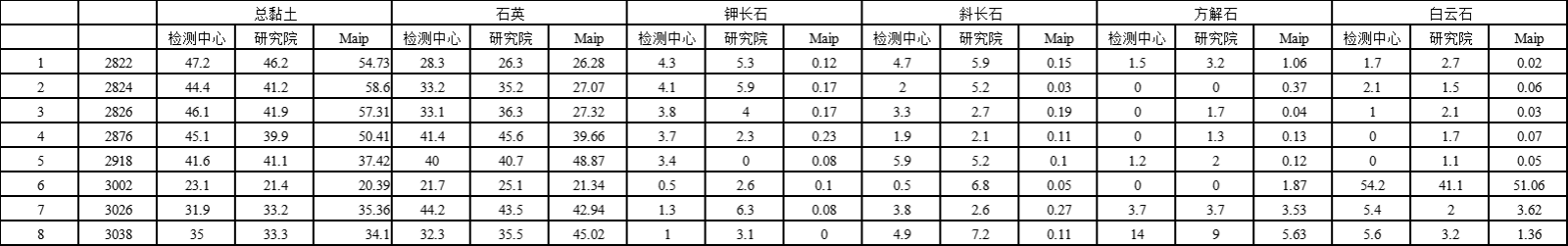

平行对比试验部分测试数据

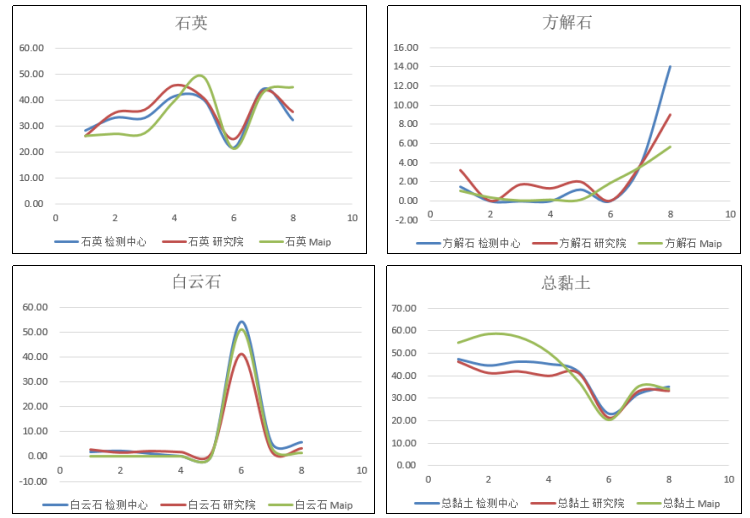

主要矿物变化趋势图

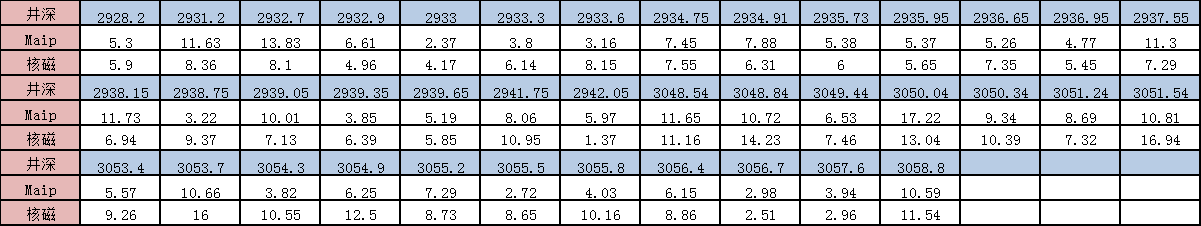

另外,在物性方面,也做了大量的实验数据,并与地质检测中心的核磁测试结果进行了对比。如下图(表)所示,孔隙度在整体变化趋势上也呈现出良好的一致性。

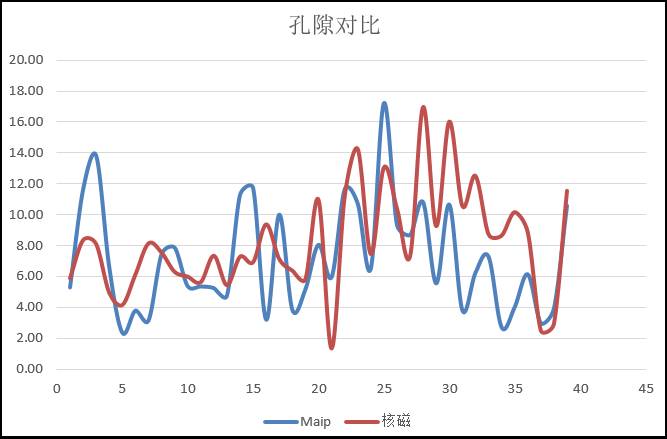

孔隙对比综合示意图

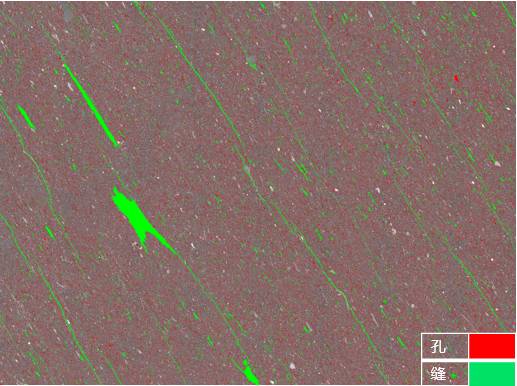

孔缝(物性)分析举例
MaipSCAN是中科锐晨有限公司与中国科学院联合研发的新一代岩石属性分析系统,是目前集元素、矿物、图像、物性、脆性、弹性、岩性、甜点等重要参数为一体的平台。它通过采集电子束激发岩样而产生的特征X射线信号,利用国际上先进的谱图对比和图形图像处理技术,实现快速准确自动矿物识别、孔缝分析;基于矿物和图像,还可提供井壁失稳指数、孔径参数、总孔隙度、脆性指数、弹性参数、甜点识别等功能。
MaipScan智能岩石属性分析技术在非常规油气的勘探开发中已经获得了成功应用,为页岩油/气等非常规资源的评价提供全面的数字化、可视化支撑,同时为后期测试选层提供了丰富的一首地质资料。MaipScan智能岩矿录井技术致力于提质、降本、增效,推动我国油气增产上储这个大目标,保证能源安全,解决“卡脖子”技术,打破国外垄断,对录井行业提供了新机会,成为录、测井以及地质-工程一体化开发的补充。
