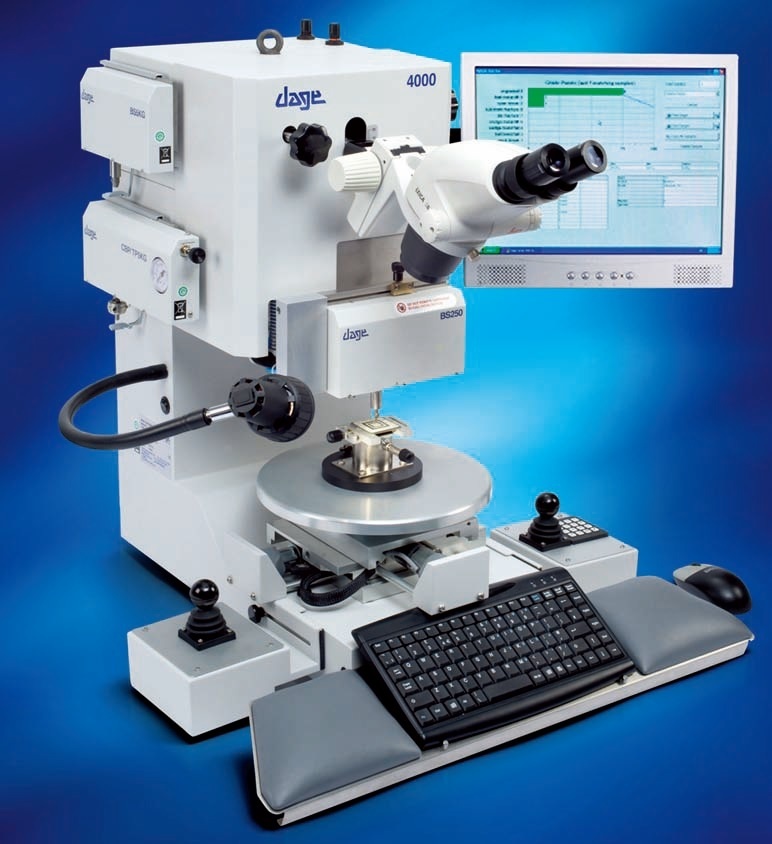

DAGE4000HS高速推拉力测试机

Nordson DAGE 4000HS 高速推拉力测试机基于行业标准 Nordson DAGE 4000 多功能推拉力测试机平台。

4000HS 高速推拉力测试机在剪切力和拉力操作模式上有显著的区别，剪切力速度**达 4m/s，拉力速度**达 1.3m/s.

4000HS 高速推拉力测试机还提供了高级分析选项，尤其是提供了受力-位移图表以及常规峰值受力测量以外的能量测量.

Nordson DAGE 4000HS 高速推拉力测试机提供的高速焊接强度测试用于失效模式的评估，而非失效力的测量。

适用于：

·** 5kg 拉力和 5kg 剪切力的高应变率测试

·600mm/s速度下** 80kg 的高速焊区剪切力测试

·冲击测试应用（作为 3 点和 4 点弯曲测试和抛掷测试的替代选择）

·脆性破裂接头失效分析无铅焊锡球接头评定

·同时进行多个球焊的剪切力测试

焊锡球接头完整性始终是设备制造中的重要问题，但在引入无铅焊接后却变得更加重要。

虽然采用无铅接头会更加牢固，但目前已经发现在部件交接处（金属间的区域）特别容易发生脆性破裂，而板交接处也特别容易出 现焊盘坑裂。从制造到测试再到产品的*终使用，此类失效在接头的整个生命期中都可能会发生。

随着无铅材料的引入，此类失效的发生率在逐渐升高，业界也因此认识到迫切需要改进测试技术。然而，对于脆性破裂和焊盘坑裂的关注不仅限于无铅焊接；很多合金钎料和焊盘表面处理也同样存在问题。

以传统速度（低于 20mm/s）进行剪切力测试时，主要失效模式趋向于“焊锡球剪切力”，即焊接材料本身的破裂。对于这种情况，从数据中得出的**结论便是焊接强度高于受剪焊锡球的强度。这种结论使得业界实际上不可能对不同的焊盘表面处理、焊盘构造和合金钎料对焊接强度的影响进行比较。进一步的研究证明，以更高的速度进行测试（如果测试潜在的脆性破裂，通常采用高于 1000mm/s 的速度）将产生更多的焊接失效，这样便可以比较不同部件和构造的性能。
