前言

在电池测试界，EIS（电化学阻抗谱）是一项不可或缺的测试手段，它就像一台“X光机”，能够无损解析电芯的内部信息，帮助我们了解电池的健康状况、老化机制以及材料特性。那么问题来了：市场上形形色色的EIS测试设备，谁的性能更胜一筹？今天，我们用自己家的ERT7008设备和某国外知名电化学工作站进行一场正面对比，看看谁的EIS测试更精准、稳定！

什么是EIS测试？

EIS，全称Electrochemical Impedance Spectroscopy（电化学阻抗谱），本质上是通过给电池施加一个小幅正弦交流电信号，测量电池的交流阻抗随频率的变化情况。其数据通常以Nyquist图（Z’ vs Z”）的形式呈现。它能够非破坏性地解析电芯中各界面和体相的阻抗特性，包括电子/离子传导、界面反应动力学以及物质传输过程。通过分析EIS谱图在不同频率区间的响应特征，可以定量评估SEI膜稳定性、电荷转移效率及锂离子扩散速率等关键参数，为优化电池材料设计、诊断老化机制以及提升电化学性能提供重要依据。

EIS在锂电池研究中的应用

首先梳理锂离子在电芯中的传输路径，明确每个过程在Nyquist图上对应的半圆位置，进一步探讨如何依据得到的曲线反推电芯内部的电化学机制。

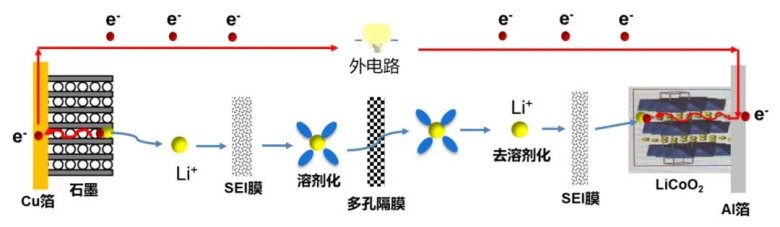

锂离子电池中Li⁺在电池中的传输路径

图片展示了锂离子（Li⁺）在锂离子电池中的传输路径，顺序如下：

1. 外电路：电子传导（Cu集流体 → 石墨负极）。

2. 石墨负极：Li⁺嵌入石墨，经过 SEI膜（固体电解质界面）。

3. 电解液：Li⁺溶剂化（与电解液溶剂结合），通过多孔隔膜迁移。

4. 正极（LiCoO₂）：Li⁺去溶剂化，穿过SEI膜（若存在），嵌入正极材料。

5. 外电路：电子通过Al集流体导出。

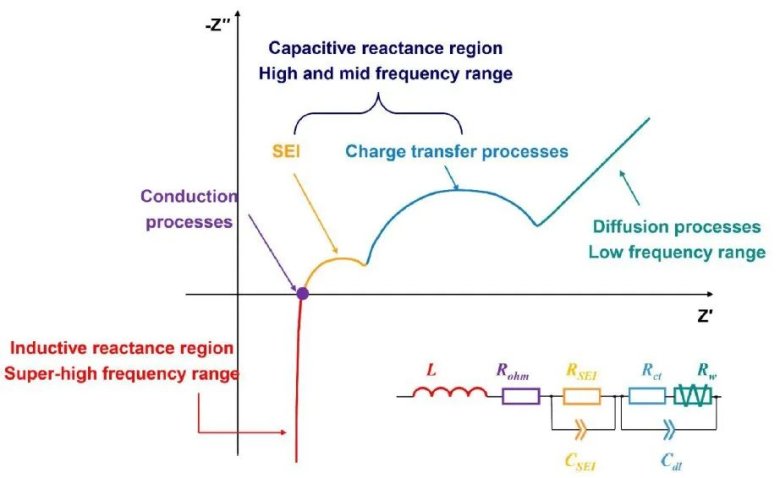

高频区反映SEI膜的离子传导行为，中频区对应电荷转移反应，而低频区则表征电极材料中的固态扩散过程。通过解析EIS各频段的阻抗响应，可以定量评估电池关键界面和体相过程的电化学参数，如SEI膜电阻（R_SEI）、电荷转移电阻（R_ct）及扩散阻抗（R_w）。

1. 高频区（第一个半圆）

对应过程：Li⁺通过 SEI膜 的阻抗。

电化学参数：

R_SEI：SEI膜的电阻。

C_SEI：SEI膜的电容（反映膜的双电层特性）。

2. 中频区（第二个半圆）

对应过程：Li⁺在 电极/电解液界面的电荷转移（电化学反应），包括：

负极：Li⁺在石墨中的嵌入/脱嵌。

正极：Li⁺在LiCoO₂中的嵌入/脱嵌。

电化学参数：

R_ct：电荷转移电阻（反映电化学反应动力学快慢）。

C_dl：双电层电容（电极/电解液界面的电荷积累）。

3. 低频区（斜线）

对应过程：Li⁺在电极材料体相中的固态扩散（如石墨或LiCoO₂颗粒内部）。

电化学参数：

R_w：Warburg阻抗（扩散阻抗，与频率的平方根成反比）。

实验及结果展示

本次实验中，我们选取了两种不同的电芯进行EIS测试：

对比测试：纽扣电池 vs 软包电池

对比设备：国际电化学工作站 vs 元能科技ERT7008

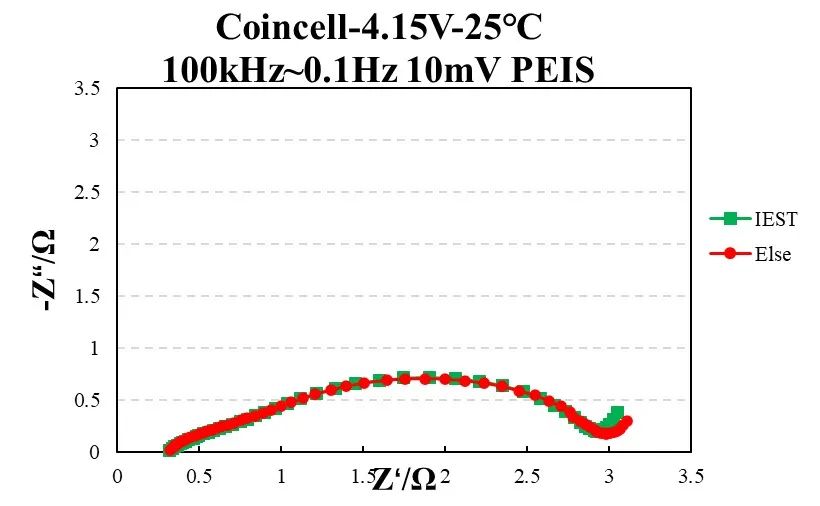

纽扣电池（Coin Cell，4.15V，25°C），测试参数：100kHz~0.1Hz，10mV正弦信号（PEIS）。

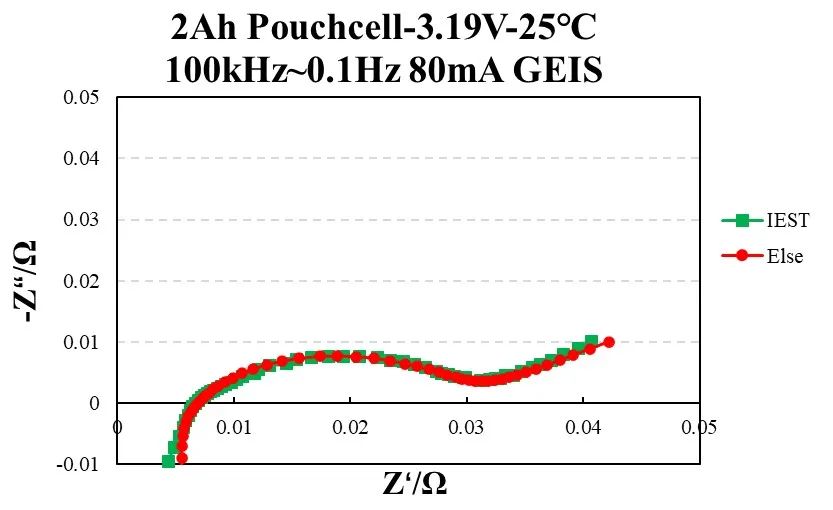

2Ah软包电池（Pouch Cell，3.19V，25°C），测试参数：100kHz~0.1Hz，80mA交流信号（GEIS）。

纽扣电池的EIS测试数据表明，元能设备（绿色）与竞品设备（红色）曲线高度重合，阻抗数据匹配度极高。软包电池的EIS测试数据同样显示，元能与竞品电化学工作站的测试结果仅有细微差距，误差在5%以内。

元能ERT7系列产品规格参数

1. 宽频响应范围：0.01Hz~100kHz

EIS测试的一个关键指标是频率范围。低频部分（<1Hz）用于分析扩散过程，而高频部分（>10kHz）则反映接触电阻。元能科技ERT设备能够覆盖0.01Hz~100kHz的宽频范围，适用于不同类型的电芯测试。

2. 高精度信号控制：满足10mΩ~kΩ级别电芯的测试需求

测试电芯的阻抗范围从毫欧级（10mΩ）到千欧级（kΩ）不等。元能ERT设备采用高精度信号源和低噪声测量系统，确保测试精度，能精准捕捉细微变化。

3. 支持多种EIS模式：PEIS & GEIS

PEIS（Potentiostatic EIS）适用于纽扣电池、实验室电池等微电流体系，而GEIS（Galvanostatic EIS）更适用于小电流放电的软包电芯。元能设备支持两种模式，满足不同应用场景的需求。

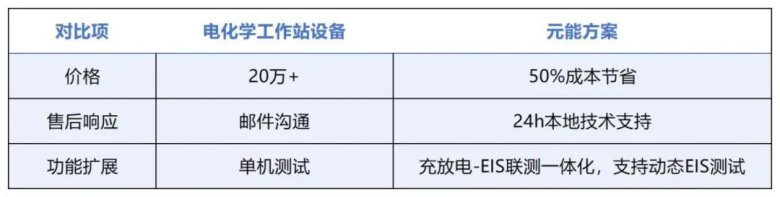

为什么选择元能？

性价比高：元能提供高性能测试能力，但价格更友好，不需要额外花费昂贵的设备费用。

本土化支持：相比国外品牌的售后响应，元能在国内可提供更及时的技术支持和售后服务，客户遇到问题能更快得到解决。

集成度高：元能ERT7系列不仅仅是一个EIS测试设备，它还能与高精度充放电设备无缝集成，实现更全面的电池测试和分析。

特色案例分析

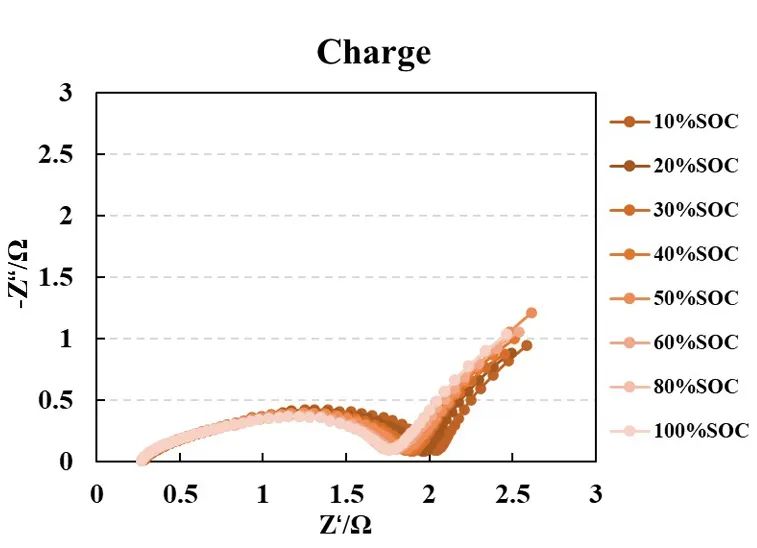

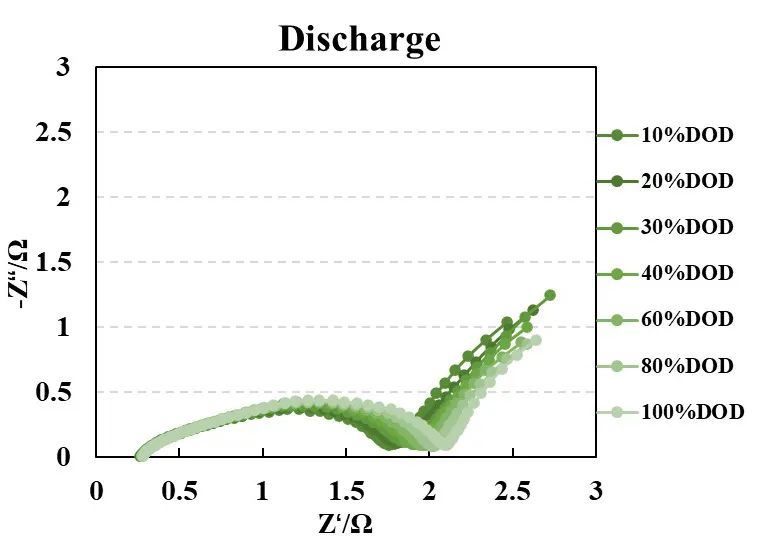

在不同SOC（荷电状态）和DOD（放电深度）下进行阻抗测试，可以帮助我们全面了解电芯在不同充放电阶段的内部变化。EIS曲线的变化揭示了锂离子迁移、电荷交换速度和界面膜的状态，让我们能够判断电池的性能表现和衰退趋势。这种方法是电芯优化设计和寿命预测的重要工具。

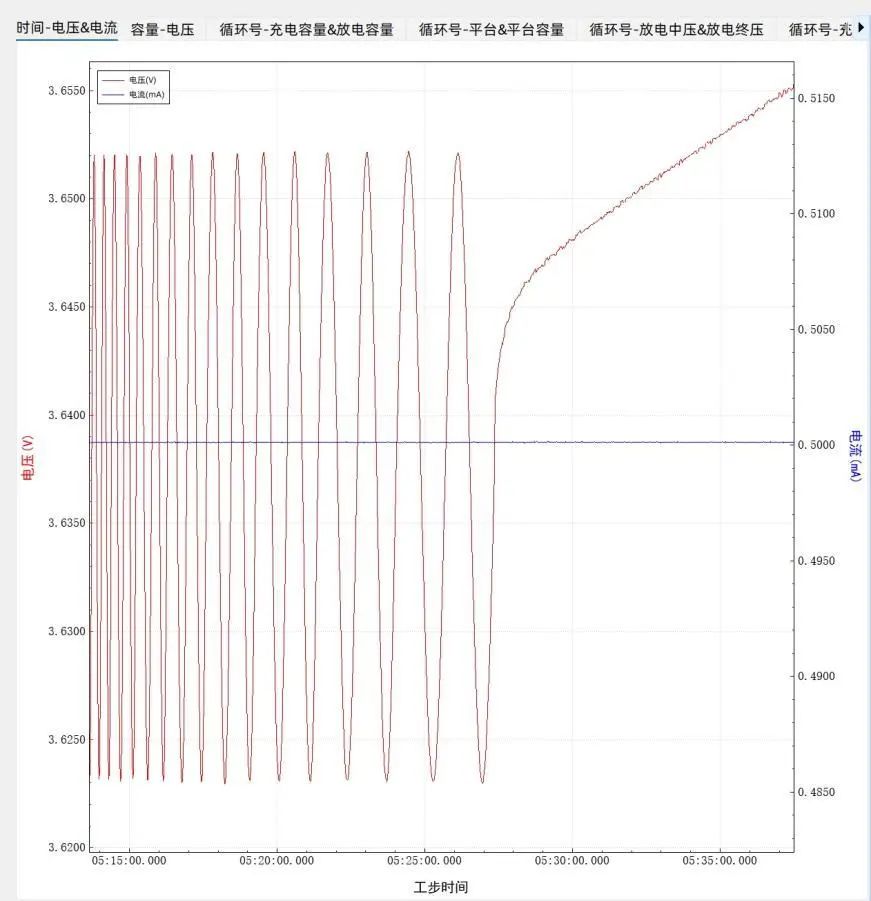

动态EIS测试

动态EIS是在电池运行中实时跟踪其内部阻抗变化的一种先进测试技术。它可以边充放电边测量，避免了传统方法需要暂停测试的限制。通过动态EIS，我们能看到电池在不同荷电状态下的“健康状况”，揭示电化学过程的细节，比如锂离子在材料中的传输、电荷交换速度和界面稳定性。这种技术对电池设计优化、老化分析和应用状态监测非常重要。元能ERT7系列产品支持电芯动态EIS测试，直流偏置电流范围从微安级别到大于10A，满足多场景应用需求。

总结

通过本次实验，我们验证了元能设备的EIS测试能力，其测试结果与国外知名电化学工作站相比，误差在5%以内，完全满足电池研发和测试需求。同时，元能设备凭借更高的性价比、更及时的本土化支持，成为电池测试设备的优选方案。如果你正在寻找一款精准、高效、稳定的EIS测试设备，元能ERT系列值得一试！
