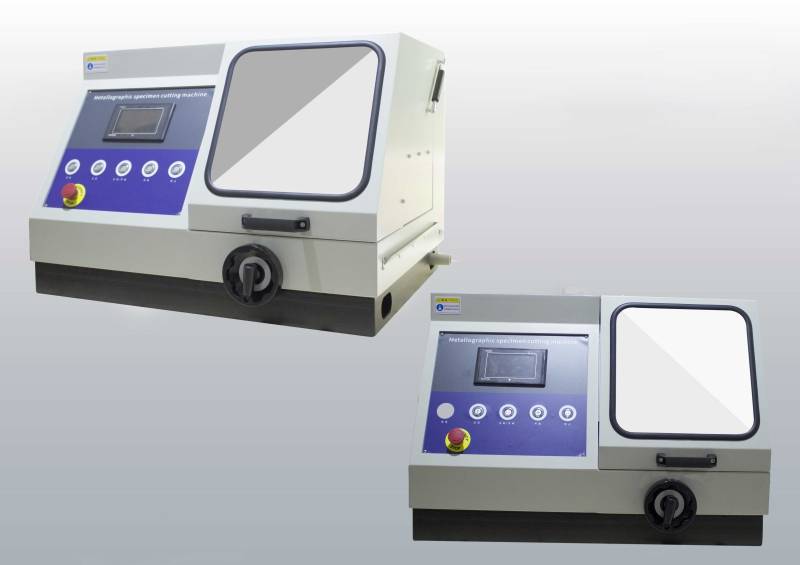

Q-100B型自动金相试样切割机

Q-100B型自动金相试样切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。本产品分为台式和落地式两款。


控制系统：

该机为屏显式控制系统，切割前可预调进刀速度，实时跟踪显示进刀深度（液晶数显），工作台Y向移动行程200mm，模式化编程更适合批量切割取样，取样结束切割刀自动复位功能。该机采用封闭式切割，配备安全限位开关，透明有机玻璃窗口可供切割时观察。


循环冷却系统：

通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。


试样加持台：

双边夹具结构，牢牢固定试样；夹具钳口和工作台面等主要零部件均采用不锈钢材料制成，使用寿命长，维护保养方便。

技术规格：

结构: 台式

         落地式

外壳材质: 钢板

Z大切割直径：100mm（管材）

切割台尺寸： 290*300（mm）

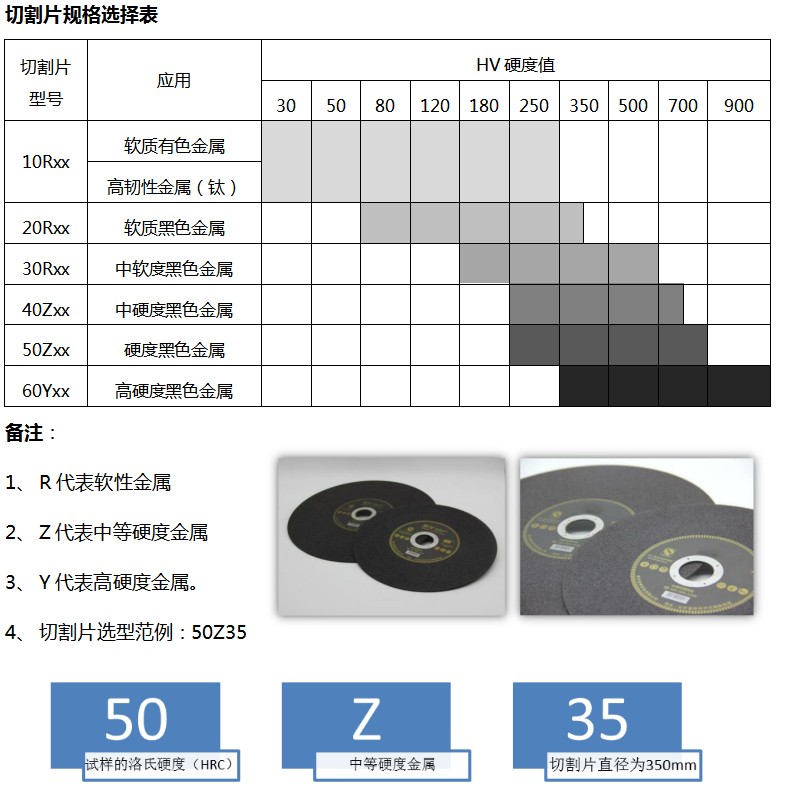

切割片规格 ：350*2.5*32（mm）

夹持台规格：夹具台分左右，中央切刀口

切割方式：手动/自动双重切割方式

送给方式：任意调节（手，自两用）

切割速度：0.1-3.0mm/s,自动切割方式可以选择：间歇式切割

              （金属工件）与连续切割（非金属工件）

进刀距离 ：任意设定（0-200mm）

复位方式 ：自动复位

冷却系统： 自动（水冷2通道）

主轴转速 ：2200r/min

电机功率： 3相380 50HZ  3KW

水箱容量 ：50L

水箱尺寸： 440*320*250（mm）

水箱净重： 21KG

水箱毛重： 27KG

台式净重： 210KG

台式毛重： 250KG

台式外形尺寸： 880*800*600（mm）

落地式净重 ：246KG

落地式毛重： 288KG

落地式外形尺寸： 880*800*1300（mm）

Q-80Z型自动金相试样切割机

Q-80Z型自动金相试样切割机是由机身、电控箱、切割室、电机、冷却系统、切割砂轮片等部件组成。本切割机不但可以切割直径为80mm(管件)以内的圆形工件，还可以切割高80mm、深200mm以内的长方形试样。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。本产品分为台式和落地式两款。


控制系统：

该机为屏显式控制系统，切割前可预调进刀速度，实时跟踪显示进刀深度（液晶数显），工作台Y向移动行程200mm，模式化编程更适合批量切割取样，取样结束切割刀自动复位功能。该机采用封闭式切割，配备安全限位开关，透明有机玻璃窗口可供切割时观察。


循环冷却系统：

通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。

试样加持台：

双边夹具结构，牢牢固定试样；夹具钳口和工作台面等主要零部件均采用不锈钢材料制成，使用寿命长，维护保养方便。

技术规格：

结构： 台式

           落地式（定制）

外壳材质： 钢板

Z大切割直径： 80mm（管材）

切割台尺寸 ：290*300（mm）

切割片规格： 350*2.5*32（mm）

夹持台规格 ：夹具台分左右，中央切刀口

切割方式 ：手动/自动双重切割方式

送给方式： 任意调节（手，自两用）

切割速度 ：0.1-3.0mm/s,自动切割方式可以选择：间歇式切割

                 （金属工件）与连续切割（非金属工件）

进刀距离 ：任意设定（0-200mm）

复位方式： 自动复位

冷却系统 ：自动（水冷2通道）

主轴转速 ：2200r/min

电机功率： 3相380 50HZ  3KW

水箱容量： 50L

水箱尺寸 ：440*320*250（mm）

水箱净重 ：21KG

水箱毛重： 27KG

台式净重 ：200KG

台式毛重 ：240KG

台式外形尺寸 ：850*680*600（mm）
