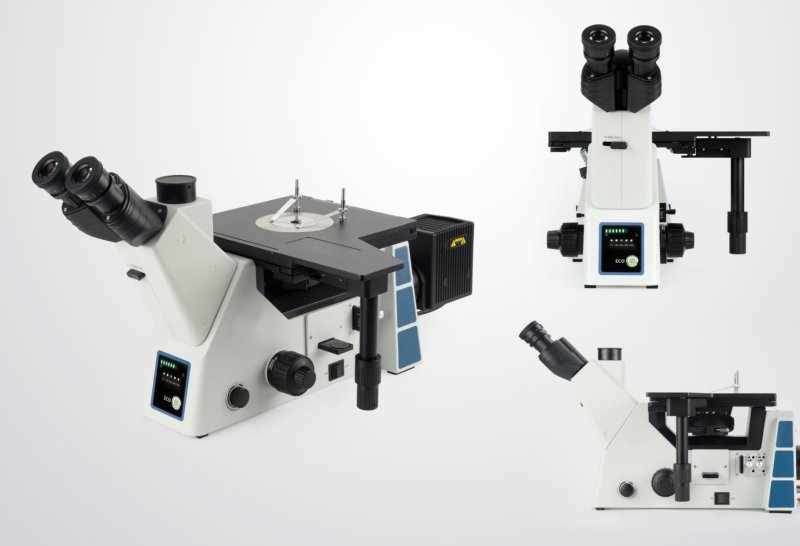

FX41M系列研究级倒置金相显微镜

研究级理想型倒置金相显微镜，操作更简单，解决方案更多样。


● 该机采用全新设计的无限远光学系统，可广泛应用于铸造、冶炼、热处理的研究，原材料检验或材料处理分析等多种检测的倒置显微镜。


● 为满足用户长时间的观察需求，FX-41M使用低手位操作模式，配备了360°旋转双目观察筒，充分符合人体工程学观察模式。


● 严格选用高透过率的镜片和先进的镀膜技术，能够真实还原样品的自然*彩。


● 半复消*差设计具有**的*差校正性能，提高了观察图像的衬度、清晰度。


每一个人性化的细节设计，都将您的研究带往高品质、易操作的方向。

舒适而简单的操作模式

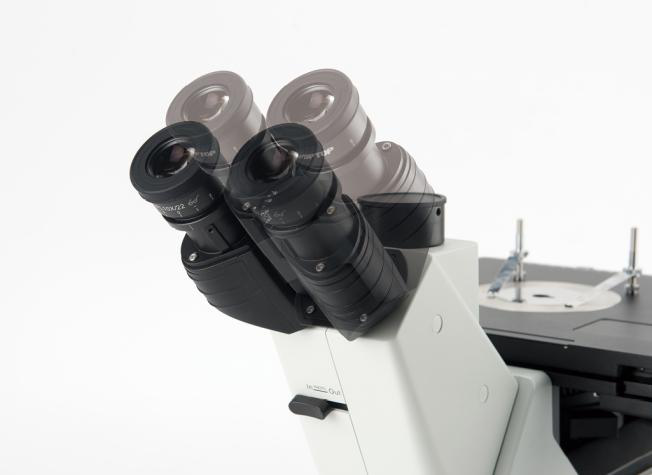

● 众多科研工作者，在长达8 小时甚至十几个小时的连续观察后，不免感到眼睛和肢   体的疲劳。峰志仪器为减轻疲劳，提高效率为目标，配备高眼点360°旋转式双目观察筒，无需依赖眼底提升器即可根据需求将眼点提升至30mm，即使在站立状态下，也可轻松、快速的进行观察。

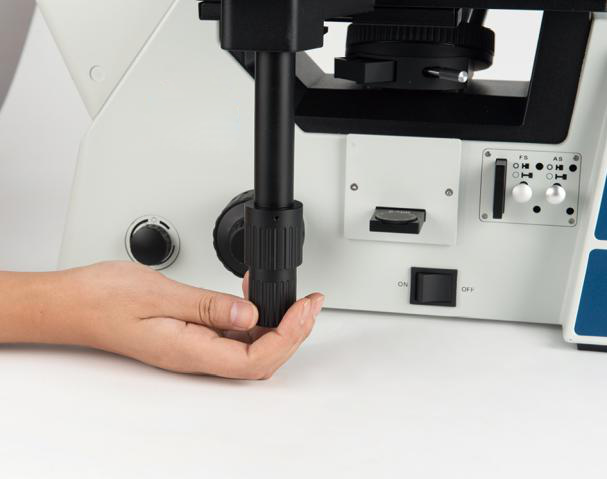

● 低手位操作模式，不必为长时间手肘悬空操作带来酸痛感而担忧，用户在调焦过程中，可将手肘完全放在工作台上，峰志致力于为用户带来舒适的操作体验。

稳定而贴心的外观设计

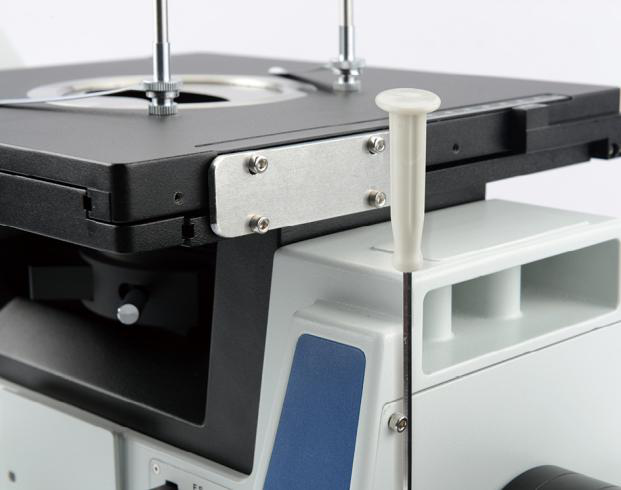

● FX-41M 机身采用全金属铸造，表面经防腐耐磨工艺处理，品质保证，坚实稳固。 ● 载物台自带移动锁紧面板，有效避免在搬运过程中由于平台惯性移动发生的碰撞。

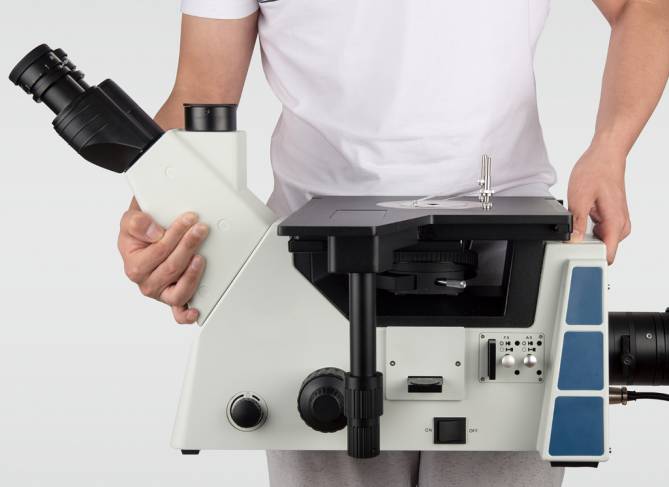

● 机身后部带有搬运装置，您可以轻松安全的进行仪器的移动 ；充分利用机身内置空间，放置仪器拆卸工具，通用于拆卸仪器的各主要部位，实用主义，收纳便捷。

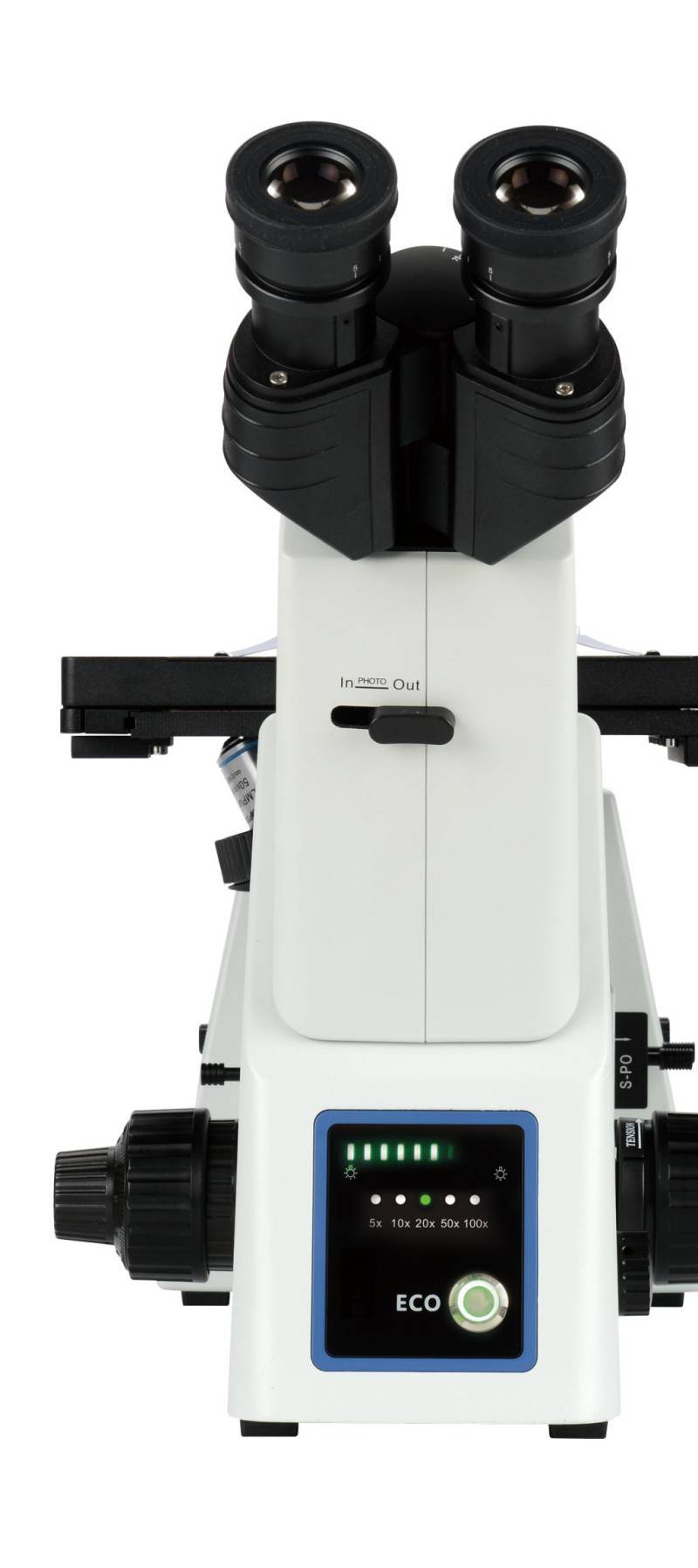

双向线轨三层机械移动平台 ● 配有240mm×250mm 大尺寸三层机械移动平台，移动范围50mm×50mm，可承载较厚且较大的样品。平台采用双向线轨传动，手感更舒适，操作更灵活。     前置倍率显示功能 ● 全新添加物镜倍率显示功能，通过内置倍率传感器，将当前倍率显示在仪器正前方，使研究工作更加便捷。标准配置五孔内定位明暗场转换器，带 DIC 滑槽。     全新智能 ECO 系统 ● 如果长时间的离开，或者遗忘关闭仪器，全新添加的的ECO红外感应系统会自动关闭电源，当您再次返回时重新开启，这项功能不仅可以节省能耗，而且可以延长仪器使用寿命。

全面涵盖明场/暗场/简易偏光/微分干涉等多种观察方式适应多种研究需求。

高衬度暗视场观察	简易偏光观察	DIC 微分干涉观察

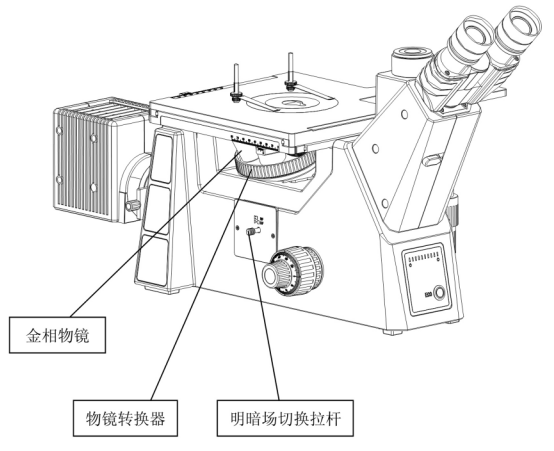

● 暗场观察，其充分利用了物镜的孔径角，能够清晰的观察到金相组织的杂质 及细微缺陷。 ● 明暗场观察切换拉杆位于机身左侧， 只需轻推即可实现暗场观察。	● 采用 360°旋转式检偏器可在不移动标 本的情况下，方便地观察标本在不同偏 振角度光线下呈现的状态。可在偏振系 统的基础上加载全新研发的微分干涉器 ，建立诺曼尔斯基微分干涉衬比系统。	● 配置的微分干涉组件，可以将明视场观察法中无法检测到的高度差异，用增强的对比度以浮雕的形式表现出来，适用于检测高度差异极其微小的样品，包括金相组织、矿物、晶圆表面等。
PCB切片 暗场	金相组织 简易偏光	金相组织 微分干涉

技术规格：

光学系统 ：无限远*差校正光学系统

观  察  头： 三目观察筒 ,45°倾斜 , 铰链组可 360°旋转 , 固定式目镜筒 , 瞳距调节范围 50-75mm,
                   两档式分光比 ：双目 : 三目 =100:0 或 0:100

目        镜：高眼点大视野平场目镜 PL10X（Φ22mm）, 视度可调。

无限远长距平场明暗场物镜 ：LMPL5X /0.15BD DIC  WD9.0

                                                LMPL10X/0.30BD DIC  WD9.0

                                                LMPL20X/0.45BD DIC   WD3.4

                                                LMPLFL50X/0.55 BD   WD7.5（无限远长距明暗半复消*差物镜）

物镜转换器 ：内定位 5 孔明暗场转换器（带 DIC 插槽），内置倍率传感器

机        架： 反射明暗场金相机架 , 采用低手位粗微调同轴 , 粗调行程 9mm, 焦面向上 6.5mm, 向下 2.5mm,
                   微调精度 0.002mm, 带有防止下滑的松紧调节手轮

                   带明暗场切换装置 , 带可变视场光阑、孔径光阑，中心均可调；带滤*片插槽与偏光装置插槽 ,
                   带灯源亮度指示条,带红外感应和物镜倍率显示功能

载  物   台： 三层机械移动平台，平台尺寸 ：240（W）×250（L），移动范围 50×50mm，双向线轨传动，右手低手位控制

照明系统 ：采用外置式宽电压变压器 , 输入 100-240V, 输出 15V13.4A, 12V100W卤素灯，亮度连续可调

偏光附件： 起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板

滤  *  镜： LBD滤*镜。

选配件：
目        镜：高眼点大视野平场目镜 PL10X/22mm, 视度可调，带测微尺

                   高眼点大视野平场目镜 PL15X/16mm, 视度可调

物        镜：无限远长距明暗半复消物镜LMPLFL100X/0.80BD   WD2.1

微分干涉 ：DIC 微分干涉组件

软件配套：FMIA2021正版金相分析软件系统、1200万*像装置、0.5X适配镜接口、高精度测微尺。

FX-41M贴心的各项附件，满足您工业检测中多样化的个性需求。

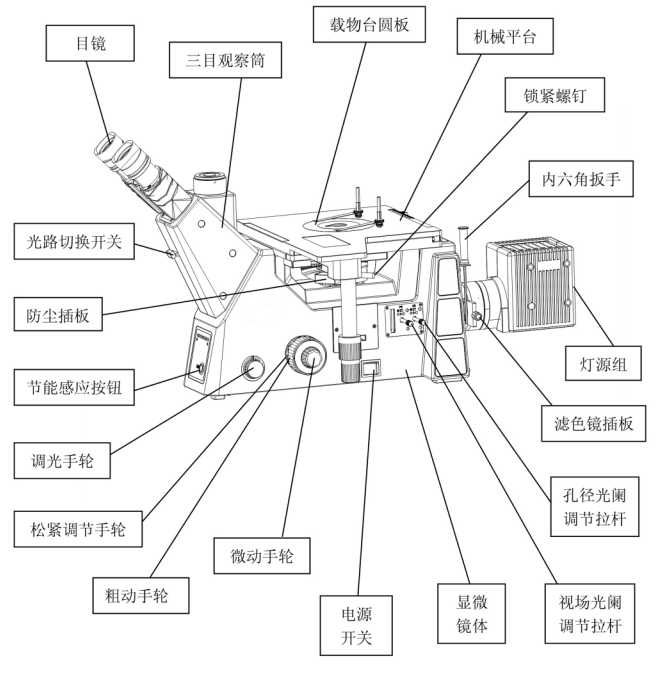

部件图解：
