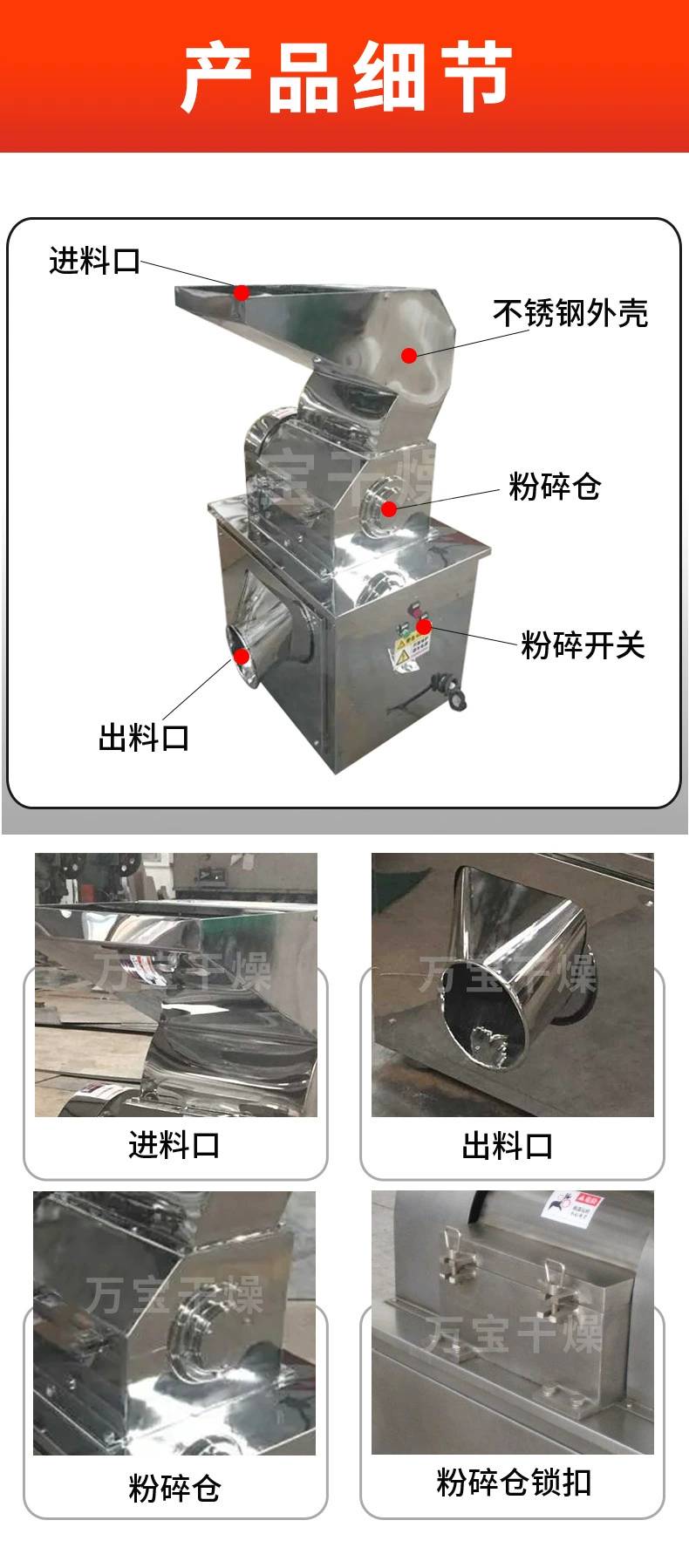

CSJ 系列粗碎机（CSJ-80～CSJ-1000）

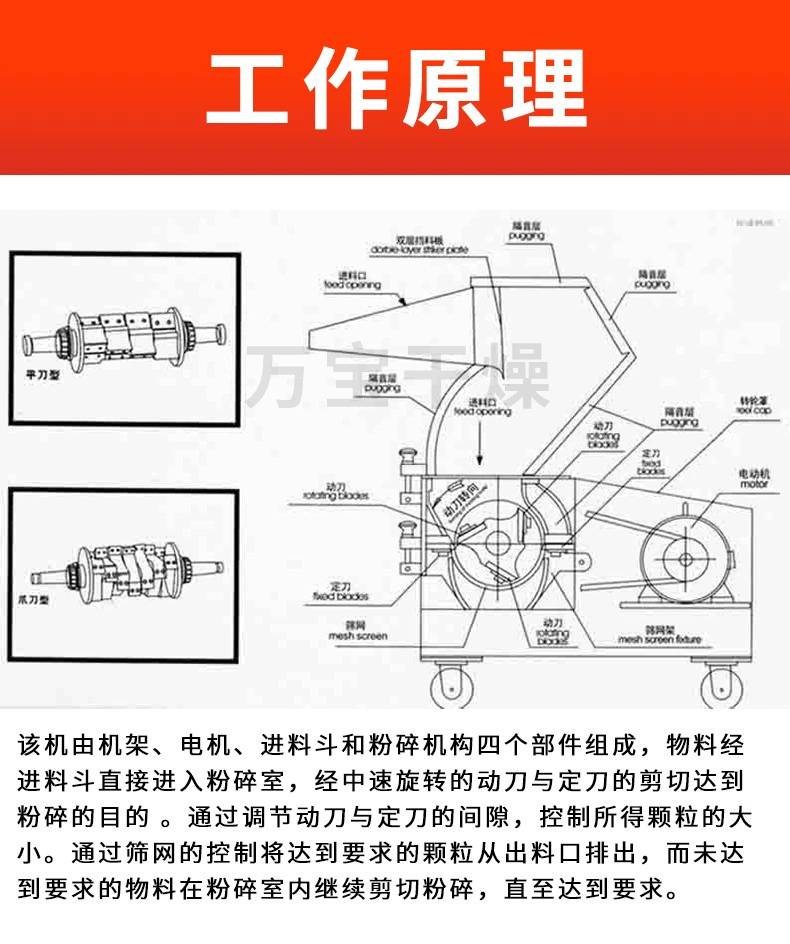

一、工作原理

物料从进料斗进入粉碎腔，依靠高速旋转动刀与腔体定刀之间产生的冲击、剪切、撕裂作用，将大块、块状、条状物料破碎至所需粒度。合格颗粒在离心力作用下通过筛网从底部出料口排出；大于筛网孔径的物料继续留在腔内反复剪切、揉搓，直至达到出料粒度要求。

设备主要作为微粉碎机、超微粉碎机、混合机的前道预处理设备，将大块原料减碎至后续工序可接受的粒度范围。

二、设备特点

1. 适应性广：不受物料硬度133、软度7229、纤维性6929、轻度粘性限制，硬料、韧性料、含纤维中草药块均可粗碎。

2. 卫生级设计：整机接触物料部分采用 304/316L 不锈钢，内外镜面抛光，可拆卸结构，符合 GMP 规范，换品种清洗方便，无交叉污染。

3. 粒度可调：通过更换不同孔径筛网（0.5～20mm）、调节动定刀间隙来控制出料粒度。

4. 安全可靠：开盖断电联锁、电机过载保护、皮带防护罩；可配防爆电机，适用于易燃易爆工况。

5. 运行平稳：噪音低、振动小、结构简单、故障率低；可配套除尘、上料、集料装置组成完整生产线。

6. 刀具耐磨：动刀 / 定刀采用硬质合金或耐磨不锈钢，刃口可修磨重复使用，更换便捷。

三、应用领域

• 制药行业：中药材、药块、干浸膏、原料药粗碎，作为超微粉碎前道预处理。

• 食品行业：糖块、香料、坚果饼、干果蔬、杂粮块、茶叶、胶质物料粗碎。

• 化工行业：树脂块、橡胶边角料、塑料块、结块颜料、助剂回收破碎。

• 其他：冶金、建材、生物质原料、陶瓷原料、中药提取物等大块物料的前置粉碎。

四、技术参数表（CSJ-80～CSJ-1000）

表格

通用参数：

• 接触物料材质：304 不锈钢（可选 316L）

• 电源：380V/50Hz

• 出料方式：筛网底部自然落料 / 风送集料

• 选配：除尘接口、防爆电机、变频调速、水冷夹套、风送上料系统

注：产量受物料密度、湿度、硬度及筛网孔径影响，表中为常规物料参考值，大规格可按工况定制。

五、维护保养

（一）每班日常保养

1. 开机前：检查动刀、定刀紧固螺栓无松动；检查筛网完好无破损；检查安全联锁、急停功能正常；确认腔内无物料或金属硬物。

2. 运行中：监听异响133、观察电流7229；出现剧烈振动6929、异常响声、电流骤升立即停机断电检查；严禁金属块、螺钉等硬物进入粉碎腔，防止打刀。

3. 停机后：清空腔内残留物料；清洗粉碎腔、进料斗、出料口（制药 / 食品换品种必须彻底清洗）；擦干设备表面，防止锈蚀；做好运行记录。

（二）每周保养

• 检查动刀、定刀刃口磨损情况，刃口变钝及时拆下修磨或更换；

• 检查动刀与定刀间隙（一般 0.2～0.5mm），间隙过大影响粉碎效率；

• 检查传动皮带松紧度，调整张紧；皮带开裂、起层及时更换；

• 清理电机、轴承座表面积尘，保证散热。

（三）季度保养（约运行 500 小时）

• 主轴轴承加注润滑脂，一般 2～3 个月一次；高温高负荷工况缩短周期；

• 检查轴承温升，异常发热及时更换轴承；

• 检查筛网固定装置，变形、松脱及时修复；

• 紧固全部地脚螺栓及连接部位。

（四）年度大修

• 拆解主轴组件，检查轴承、轴套磨损，磨损超差更换；

• 动刀、定刀全部检查，不可修磨的报废换新；

• 减速机（如带减速机）更换齿轮油；

• 电气线路绝缘检测，接地可靠性检查；

• 整机抛光面检查划痕、腐蚀，修复处理。

（五）长期停机保养

• 粉碎腔、刀具、筛网彻底清洗并干燥；

• 刀具及内壁涂防锈油；

• 切断电源，设备遮盖防尘；

• 每月空转几分钟，防止轴承锈蚀卡死。

（六）安全注意事项

1. 检修、清机、换刀必须断电挂牌上锁，严禁开盖状态下运行；

2. 严禁粉碎湿度过高133、强粘性物料7229，防止糊筛6929、堵腔；

3. 清洗用水不得冲入电机、轴承座、电气箱；

4. 运行中严禁打开进料斗盖板或伸入手、工具；

5. 防爆机型严禁私自改动电气元件。

售后服务：

(a)设备安装以及调试

设备做好后接到需方安装、调试通知，供方立即派人员对设备进行指导安装、调试。

(b)操作人员培训

设备自安装、调试起，需方操作人员将会在供方售后服务人员的指导下，学习设备机械的工作原理和操作过程中的维修保养要素，掌握利用设备理论和实践经验，生产出合格产品。

(c)设备保修

设备保修期一年，凡是保修期内因制造质量引起的设备故障供方进行免费维修。

(d)技术服务

凡在使用中遇到的技术问题、供方及时的免费提供技术咨询

(e)保质期后的设备维修

凡保质期后的设备出现问题，供方将提供高质量的维修服务和原装配件，费用按统一优惠价格执行。

(f)服务承诺

供方售后服务。凡是上门服务将在及时内到达。

(g)售后服务零配件库存保证
