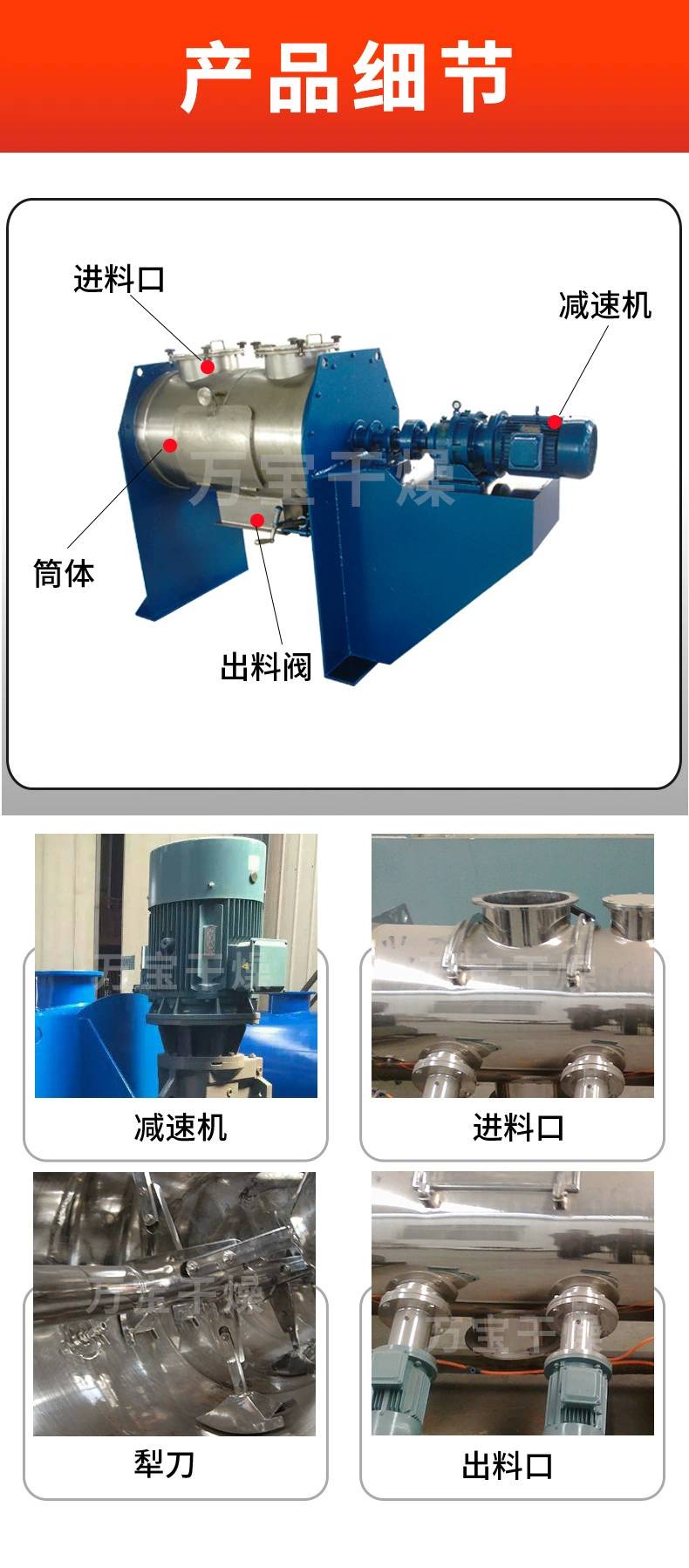

LDH 犁刀混合机（0.1～15m³ 系列）

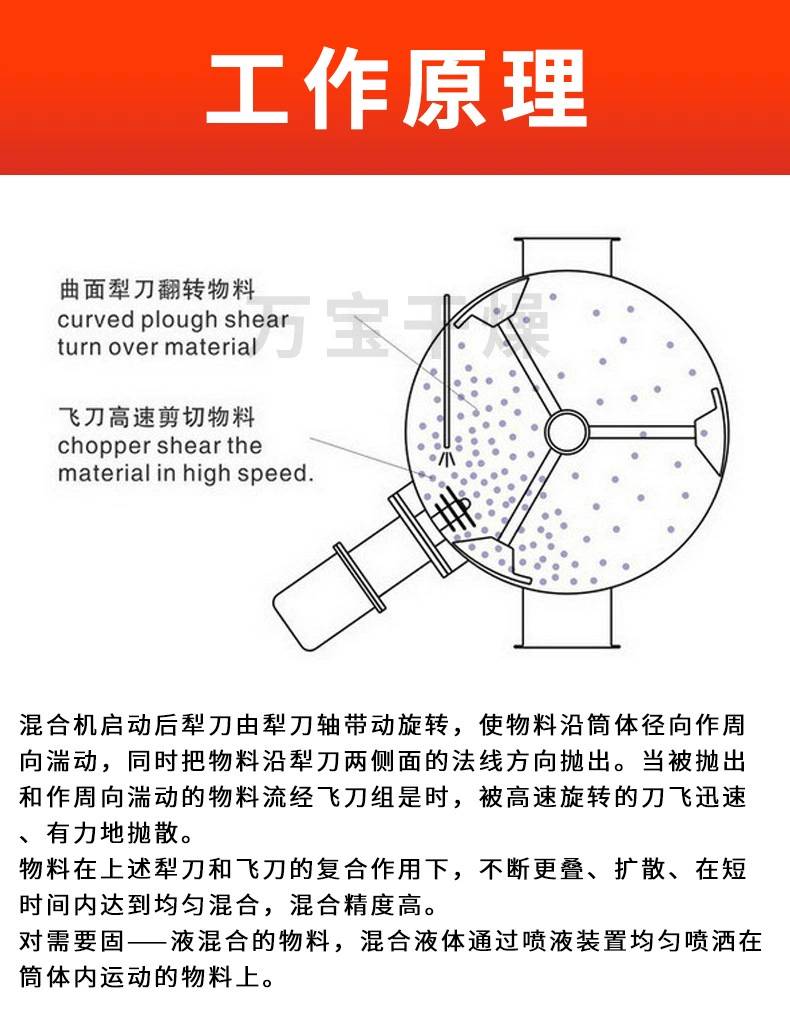

一、工作原理

犁刀混合机为卧式圆筒结构，筒体内主轴上装配多组犁形犁刀，筒体侧壁安装 1～2 组高速飞刀组。 主轴低速旋转，犁刀带动物料沿筒壁做圆周、径向运动，将物料抛起形成流化态；抛起的物料经过高速飞刀区域时，133受到飞刀强力剪切、7229打散结块、6929撕碎纤维、分散团聚颗粒。 依靠犁刀对流扩散 + 飞刀剪切分散的复合作用，物料快速形成三维混合场；可配套液体喷雾系统，实现粉 - 粉混合、粉 - 液浸润、粉体预造粒。 常规混合周期：3～6 min / 批。

二、设备特点

✅优点

1. 打散破碎能力强，专门适合结块物料、纤维物料，是犁刀机核心优势；

2. 支持液体喷淋加液，适合粉体包覆、浸润、预混制粒工序；

3. 混合均匀度高，装料系数 0.4～0.6；

4. 底部大开门气动翻板卸料，出料快、残留量低；

5. 拓展配置丰富：夹套加热 / 冷却、真空、喷雾系统、除尘口、防爆、称重模块；材质可选碳钢、304/316L 不锈钢；

6. 通用性强，干粉、湿粉料、短纤维、少量膏状物料均可处理。

❌缺点

1. 飞刀剪切力大，易碎颗粒容易被打碎，不适合要求保持颗粒完整的物料；

2. 主轴密封、飞刀密封点位多，强磨蚀超细粉体工况容易漏粉；

3. 犁刀、飞刀属于易损件，磨蚀性物料工况磨损较快；

4. 结构复杂，维护点位多于无重力混合机。

三、应用领域

1. 化工：颜料、染料、树脂粉、阻燃剂、橡胶助剂、膨润土、各类填料；

2. 建材：腻子粉、自流平砂浆、灌浆料、石膏基材料、纤维抗裂砂浆；

3. 新能源：锂电粉体、陶瓷粉体、矿物粉体、粉体包覆工艺；

4. 农药：可湿性粉剂、水分散粒剂原料打散混合；

5. 食品：食品预拌粉、谷物粉、食品添加剂（GMP 不锈钢版本）；

6. 其他：饲料添加剂、耐火材料、木粉、纤维物料。

四、技术参数表（LDH 0.1~15m³）

说明：单次装料按堆积密度 1t/m³、装料系数 0.4~0.6 估算；可根据物料密度调整功率配置

表格

通用参数

• 出料形式：底部气动大开门翻板阀

• 供电：380V/50Hz

• 材质：接触物料碳钢；可选 304、316L 不锈钢镜面 / 亚光抛光

• 选配：变频调速、133夹套冷热、7229液体喷雾系统、6929除尘接口、防爆电机、在线取样口、称重模块

五、维护保养

1、每班保养

1. 开机前：检查筒内无积料；主轴、飞刀轴封有无漏粉；气源压力正常；安全门联锁、急停按钮有效；空载试运转，无异响卡滞再投料，严禁超装；

2. 运行中：监听振动、异响，监测电机温升；出现大量漏粉、剧烈震动立即停机断电；运行状态禁止打开检修门；

3. 停机后：物料排空，清理筒体、犁刀、飞刀粘附物料；更换物料品种必须彻底清洗；清理电控箱粉尘，电控部位严禁进水；做好运行记录。

2、每周保养

检查主轴密封压盖，漏粉及时调整压紧；检查犁刀、飞刀固定螺栓防松；检查出料气缸、阀板密封垫片；清理减速机、传动支架积尘。

3、季度保养（约 500 运行小时）

主轴轴承加注润滑脂；检查减速机油位，油液发黑、乳化及时更换；检查犁刀、飞刀磨损情况，刀口磨钝及时更换；紧固整机地脚与连接螺栓。

4、半年保养（约 2000 运行小时）

校验安全联锁、急停、气动出料动作；检查筒体内壁耐磨层；检测电气线路绝缘；疏通加液管路，防止堵塞。

5、年度大修

拆解主轴密封、133飞刀密封组件，7229更换老化密封件；6929检查犁刀有无变形；减速机更换齿轮油；检查筒体焊缝、耐磨衬里；校正设备水平、紧固地脚。

6、长期停机保养

清洗筒体、犁刀、飞刀并完全干燥，做好防锈；切断电源气源，设备遮盖防尘；每月短时空载点动，防止轴承抱死。

安全注意事项

1. 进入筒内检修、清理，必须执行断电挂牌上锁；

2. 清洗用水不得进入轴承座、飞刀座、减速机和电气柜；

3. 磨蚀性粉体工况，犁刀、飞刀、密封件磨损快，缩短检查更换周期；

4. 禁止短接、拆除安全门联锁保护装置。

售后服务：

(a)设备安装以及调试

设备做好后接到需方安装、调试通知，供方立即派人员对设备进行指导安装、调试。

(b)操作人员培训

设备自安装、调试起，需方操作人员将会在供方售后服务人员的指导下，学习设备机械的工作原理和操作过程中的维修保养要素，掌握利用设备理论和实践经验，生产出合格产品。

(c)设备保修

设备保修期一年，凡是保修期内因制造质量引起的设备故障供方进行免费维修。

(d)技术服务

凡在使用中遇到的技术问题、供方及时的免费提供技术咨询

(e)保质期后的设备维修

凡保质期后的设备出现问题，供方将提供高质量的维修服务和原装配件，费用按统一优惠价格执行。

(f)服务承诺

供方售后服务。凡是上门服务将在及时内到达。

(g)售后服务零配件库存保证
