RIME-GWs谷物水分测量系统

一、 用途：

TRIME-GWs系列产品可自动的在烘干过程控制中或常态下测量谷物，玉米，小麦，黑麦以及其他粉末状，胶状等物质的水分含量。有效的减少了人为操作的误差，和其导致的经济损失。可安装于多种场合：干燥器，固定容器，输送机，料斗等。多种类型传感器适合高密度，低密度材料和高电导率环境下的测量。该系列产品通过了德国农业学会的测试。在欧洲和美国有着大量的应用。

二、 原理：

TDR（Time domain Reflectometry）技术是一种时域反射测量技术。是一种在电介质中测量的过程。通过电磁波的发射及其在物质中的传播与反射，以决定介电常数。介电常数又与物质水分含量的多少有密切关系，从而可以得到水分含量并可以显示出来。

TRIME-GWs由变送器TRIME-GWs和水分传感器组成。系统变送器发射高达1GHz电磁波，并沿波导体传播，并形成磁场。系统可检测到这一微小的传播时间，小到1皮秒。从而根据内部转换公式得到物质的水分含量和电导率。这些参数及温度信息，可通过多种接口协议传送出去。

三、 产品特点：

● 基于时域反射的测量方法，是目前世界上***的方法，可对所有谷物进行检测，测量精度高

● 在谷物干燥的过程中实时监测，迅速的发现干燥或加热谷物过程中的问题

● 动态在线式测量，数据连续记录，全过程精确控制

● 可在烘干操作过程中直接测量谷物水分，不需要取样测量

● 减少对谷物和种子的过度干燥，因而减少它们发芽的可能性

● 节省能源，连续检测，质量保证

● 安装简单，低投入，可在各种型号的干燥设施上使用，也可联合使用

● 提高国内粮食烘干质量，烘干设备技术水平

● 传感器结构简单，安装方便，可用于干燥机、回转烘干机、转筒式干燥机登多种设备

● 探头结构：探针式、表面传感式

● 传感器同时具有多种输出方式，可实现一套控制系统用于多个干燥设备多个传感器测量与控制

● 同时具有标准的模拟信号输出，可本实时显示或接入第三方通用数据采集器

● 传感器输出标准4～20mA信号可与大多数自动化控制系统联合使用

● 可接入PLC、DCS、PAC进行模糊控制或PID精确控制

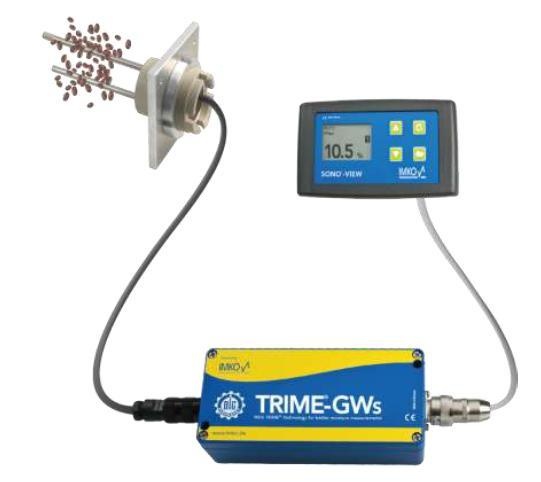

四、 组成：

上图为典型安装方式

上图为多种灵活的系统组成

五、 基本技术指标：

六、 产品应用：

上图为大型系统应用案例

七、 产地

德国
