威程电液伺服试验机控制系统包含以下产品：
威程802控制器 + MaxTest-waw试验软件 + MaxKit调试软件
卖家精心为您推荐，同类型产品：
威程电子**试验机控制系统、威程电液比例试验机控制系统等~~~
型号说明：
产品介绍

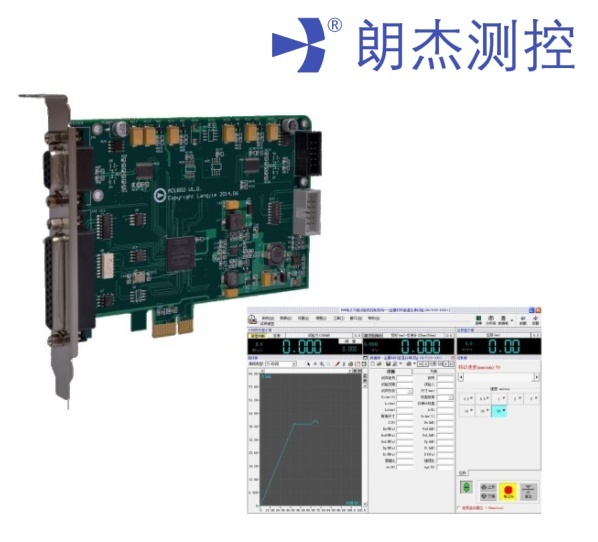

1、威程802
威程802是威程系列的旗舰型号，主要适用于三闭环控制系统的**试验机。作为一张内置卡，威程802采用单一FPGA芯片同时实现PCI-E总线协议和数据信号处理，采用两个24位高精度的A/D转换器。热切换采集速率技术既可以在50Hz下利用抗噪技术获得zui高精度，还能在1000Hz下获得真实动态响应。包括PWM，PNM和DA颤振等方面的输出增强改善了各测试系统的控制表现。
特 点
1. 50万码应变测量分辨率。
2. 热切换采集速率50/1000Hz。
3. 软核技术实现PCI-E总线协议。
4. 多功能脉冲调制器。
5. 内置DA颤振信号。
6. 输入磁致伸缩位移传感器的SSI信号。
7. 支持UTK 平台v1.0 and v1.6版本。
8. 支持ISD集成智能设备开发平台。
9. 在ISD开发平台下，可实现多达6卡的组态并用。
10. 接口与AD800兼容。
11. 32位和64位Windows驱动。
12. 配备Maxkit调试工具箱。
威程电液伺服试验机控制系统硬件部分安装：
安 装 |
lPCI-E总线 lWin7/Win8即插即用驱动 |
模拟输入 |
l2路应变桥通道，接力传感器和引伸计 l灵敏度: 1mv/v ~ 3mv/v lzui大分辨率: 500，000码 l采集速率: 50Hz/1000Hz l2路可选AD通道 |
模拟输出 |
l1路 D/A 输出 l输出伺服电压: 0-4v l颤振频率: 50 ~ 250Hz l颤振幅值: 0~2v |
数字输入 |
l4 路（带隔离） l3 路正交脉冲，接位移编码器和大变形编码器 l1 路25位串行格雷码，接磁致伸缩位移传感器 |
数字输出 |
l4 路（485差分） lPNM 输出: 0-1MHz lPWM 输出: 0~100.0% lPWM 基频: 50~200Hz |
尺寸 (L x W) |
l130mm x 82mm |
2、软件
MaxTest作为通用和专用的静态试验机的控制和分析软件，通过不同的配置参数，适用于不同的类型的材料试验机，如微机屏显**试验机、微机控制电液伺服**试验机、微机控制电液比例**试验机以及微机控制电子**试验机等。系统已制定了800多个试验标准，并可根据用户的需求定制和添加指定的标准，满足用户更多的试验要求。
MaxKit工具箱软件使得威程802易于安装和维护，帮助用户配置、校准、优化、评估。此外，工程师用zui新的UTK紧凑型版本，可迅速实现自己的测试方案。
３、威程电液伺服试验机控制系统配件
◆功放箱：功放箱主要由一些外置接口和功率放大电路组成，功放箱主要由一些外置接口和功率放大电路组成，外置接口用来连接威程802试验卡、电源等，并由功率放大电路将威程802试验卡的输出信号放大后输出到电液伺服阀等控制执行元件，实现试验机的控制。（注：伺服功放箱需另付）
● 工作电压：220V
● 输出电压：0～24V（可定制）
● 输出电流：1A
应 用 |
电液伺服微机控制**试验机 |
