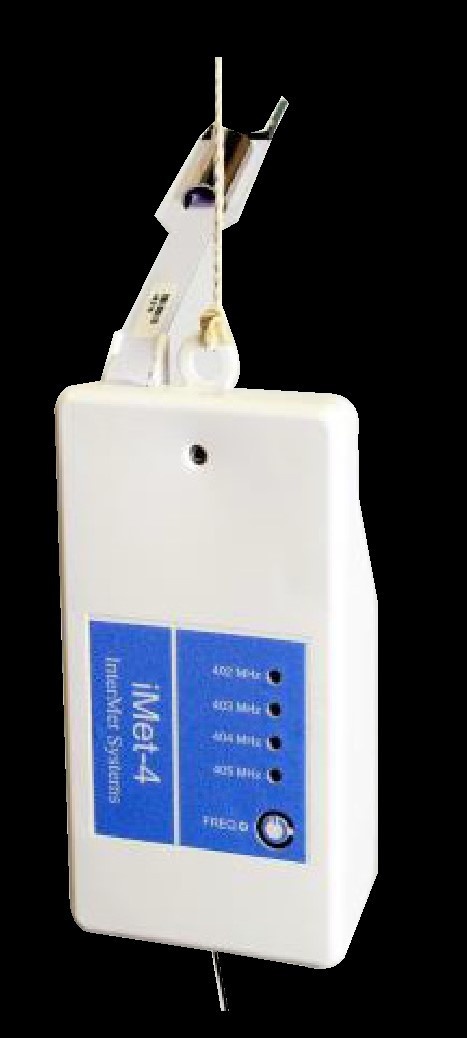

Imet-4无线电探空仪使用一个珠型热敏电阻测量空气温度。小尺寸可以减少长波和短波辐射造成的影响，并确保快速响应时间。Imet-4无线电探空仪湿度传感器是一种薄膜电容聚合物，它能直接对相对湿度做出反应。该传感器同时集成了一个温度传感器，以减少由太阳加热引起的误差。
温度和湿度
iMet-4使用一个珠型热敏电阻测量空气温度。小尺寸可以减少长波和短波辐射造成的影响，并确保快速响应时间。湿度传感器是一种薄膜电容聚合物，它能直接对相对湿度做出反应。该传感器同时集成了一个温度传感器，以减少由太阳加热引起的误差。
气压和高度
根据GRUAN3的建议，iMet-4配备了一个压力传感器，用于计算传感器在大气中低层的高度。一旦无线电探空仪达到更佳高度，就会利用GPS高度和温度和湿度数据来导出压力。
因为GPS无法在地面对压力进行**的观测，而压力传感器可以在地面对气压进行**的观测，在现场使用仪器时，对GPS在运动中测量的的气压进行校准，进而产生更加准确的测量结果。
风
接收机通过GPS探空仪的数据计算风速和风向。
无线探空仪数据传输
iMet-4无线探空仪的有效传输距离为250km。峰值**6千赫兹的调频传输有极高的传输效率，7个无线频率预制在仪器中，同时可以对探空仪进行自定义编程，所以有更多的频道可供选择和使用。
校准
Met-4的温度和湿度传感器使用NIST可追溯校准的，从而保证产生更好的数据。
产品优势
l优异的并行传输表现
l紧凑的设计，极轻的重量
l无需组件对仪器进行现场校准
l符合GRUAN3标准
l通过LED标示传输频率选择3D GPS 解决方案
l简单的一键用户界面
技术参数
测量参数 | 指标 |
测量周期 | 1HZ |
温度传感器 | 珠型热敏电阻 |
制造商 | Shibaura |
测量范围 | 60°C to -90°C |
分辨率 | 0.01° |
响应时间: 静止空气中 | < 1 sec |
校准后重复性 | 0.2 C |
不确定性 | |
> 100 hPa | 0.5 C / 0.3 C |
< 100 hPa | 1.25 C / 1.0 C |
夜间飞行 | 0.3 C / 0.3 C |
辐射校准 | ≤ 1.2 C |
湿度传感器 | 电容聚合物 |
制造商 | IST |
测量范围 | 0-100 % RH |
分辨率 | 0.10% |
响应时间 | |
@ 25C | 0.6S |
@ 5C | 5.2S |
@ -10C | 11S |
@ -40C | 61S |
标定精度 | 5% |
校准后可重复性 | |
>0C | 5% / 3% |
-40到0C | 5% / 5% |
压力 | 传感器 |
制造商 | 专业制造 |
测量范围 | 1200 hPa - 10 hPa |
分辨率 | 0.01 hPa |
响应时间 | 0.5毫秒 |
校准后可重复性 | |
全范围 | 2.0 / 1.5 hPa |
1200 - 400 hPa | 1.0 / 0.75 hPa |
400 hPa - 10 hPa | 2.0 / 1.5 hPa |
压力 | GPS导出 |
测量范围 | SFC到3hpa |
分辨率 | 0.1hpa |
不确定性 | |
1080 - 400 hPa | 2.0 / 1.5 hPa |
400 hPa - 3 hPa | 0.5 / 0.25 hPa |
重力位高度 | 压力导出 |
测量范围 | SFC到40km |
分辨率 | 0.1m |
不确定性 | |
1080 - 400 hPa | 15 m / 10 m |
400 - 10 hPa | 200 m / 150 m |
重力位高度 | GPS导出 |
测量范围 | SFC到40km |
分辨率 | 0.1m |
不确定性 | |
1080 - 400 hPa | 30 m / 15m |
400 - 10 hPa | 60 m / 20 m |
风速风向 | |
分辨率 | 0.1 m/s / 1 degree |
风速 | |
不确定性 | 0.5 / 0.25 m/s |
风向 | |
不确定性 | 1 degree |
遥测技术 | |
传输方式 | 综合 |
**范围 | > 250 km |
频率稳定性 | ± 2 kHz |
峰差 | 6 kHz |
输出功率 | 30 – 500 mW |
调制 | GFSK |
波特率 | 1200 Baud |
标准频率 | 402， 402.5， 403， 403.5 404， 404.5， 405 |
用户频率 | 支持 |
GPS接收器 | |
制造商/类型 | U-Blox CAM-M8 |
冷启动时间 | < 60 s (通常) |
操作数据 | |
电池 | 锂电池 |
操作时间 | > 135分钟 |
重量 | 120g |
体积 | 机身 (长宽高): 139x67x31 |
带吊环(长宽高): 235x67x31 | |
校准可靠性 | 2年 |
