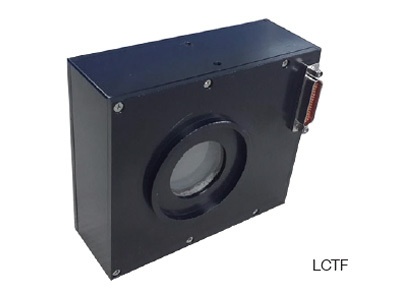

虹光（Iris）系列液晶可调滤光模组
液晶可调滤光模组简介
液晶可调滤光模组是一种带通滤光片，以液晶电控可变延迟片为主要元件构成可调滤光片，通过调节液晶盒两端的电压实现光谱寻址或多光谱扫描，完成一定谱段内的连续光谱分析。除具有常规滤光片的特点以外，液晶可调滤光模组还可以通过调整电压迅速改变光谱通带的位置，与传统的光谱扫描技术不同，LCTF不需要机械部分的支持。把液晶可调滤光片固定在CCD相机前面，可对同一场景进行高速的连续光谱扫描成像。
液晶可调滤光模组的主要优点：通带宽度窄；调谐范围宽；控制电压低；通光孔径大；成像质量高。
液晶可调滤光模组与CCD相机的组合应用，得到是场景的三维信息，它不仅记录了场景的二维空间分布，同时也包含了场景的光谱信息，其作用相当于一个成像光谱仪。
液晶可调滤光模组主要特点如下：
1、体积小，重量轻，功耗低；
2、可靠性高：无机械推扫机构和运动部件；
3、通用性强：适用于多种平台，可快速与光学成像系统集成；
4、拓展性好：支持在线实时控制、光谱通道可实时调整。
液晶可调滤光模组主要性能指标：
Iris-V | Iris-SN | Iris-N | |
光谱范围（nm） | 400～720 | 550～1000 | 900～1700 |
带宽FWHM（nm）（8~20nm可定制） | 8@550nm | 8@550nm | 20@900nm |
调谐分辨率 | ≥1nm | ≥1nm | ≥1nm |
孔径（mm）（28mm～48mm可定制） | 28 | 28 | 28 |
接收角(°) | ±8 | ±8 | ±10 |
响应时间(ms) | 50～150 | 50～150 | 50～150 |
波长定位精度(nm) | FWHM /8±0.5 | FWHM /8±0.5 | FWHM /8±0.5 |
工作温度(℃) | -10～40 | -10～40 | -10～40 |
存储温度(℃) | -20～80 | -20～80 | -20～80 |
电源要求 | DC5V @8A | DC5V @8A | DC5V @8A |
典型透光光谱曲线（对自然光测量）注：对偏振光透过率可在自然光透过率基础上X2做为参考
