符合技术规范

《基桩高应变动力检测的标准试验方》法ASTM D4945-08

《建筑基桩检测技术规范》JGJ 106-2014

《基桩动测仪规范》 JG/T 3055-1999

《港口工程桩基动力检测规程》 JTJ 249-2001

《公路工程基桩动测技术规程》 JTG/T F81-01-2004

《建筑桩基技术规范》 JGJ 94-2008

产品介绍

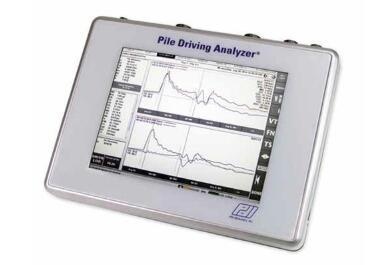

PDA-8G 高应变打桩分析仪是评估桩身承载力及其完整性*可靠的一项技术。PDA-8G 高应变测试仪的使用需要预先在桩身上安装加速度传感器和应变传感器，通过组合不同数量的加速度和应变传感器，PDA-8G不仅可以用于常规桩的高应变测试，还可以用于挖孔桩、连续螺旋钻孔桩、现浇桩或者打入桩的测试。对于现场采集的数据，还需使用基桩动测的标准分析方法——CAPWAP拟合软件，进一步分析得到的结果与静载荷试验有着良好的相关性。

技术特点

PDA-8G 高应变打桩分析仪设计上有很大的改进，更加符合工程现场使用的需求，如屏幕分辨率高，测试结果实时显示，通过多种操作方式现场查看和分析曲线等。

1.PDA-8G高应变打桩分析仪更加轻薄，符合人体工程学。功能更加丰富，接口多样。

2.配套软件升级，包括CAPWAP2014和PDA软件包（PDA-S、ICAP、PDIPLOT2和PDI-Curvers软件），对灌入桩的检测与分析进行优化，测试结果更加可靠。

3.升级的无线数据传输系统，使传输信号速度更快、更强、更稳定。锤击速度不高于120bpm情况下不丢失信号。传输距离可达100m。通过无线传输系统，也可以有效规避锤击偏心造成力信号不可用的风险。

4.无线传输接口统一，可以多通道连接，不区分压电、压阻及应变传感器。

5.工程师使用PDA-8G可以在任何一个办公室进行现场动测和打桩监控，经济且安全。

利用网络连接接收现场测试数据

6.打桩监控可帮助用户建立锤击标准，进行经济而又保证安全的桩基设计。PDA-8G在测试时可计算出锤击桩的承载力(使用case法和iCAP软件)，打桩锤表现，锤击压力以及桩身完整性。

Case法分析输出结果（PDA-S和PDA-W软件）
