一、 设备名称、型号：BF1000-16型高温钟罩炉

二、 应用领域：广泛应用于ITO靶材、氧化锆陶瓷、陶瓷滤波器、磁性材料、电子陶瓷元件等产品的烧结工艺。

三、 技术指标与基本配置

3.1 额定温度：1500℃；

3.2 **温度：1600℃；

3.3 有效尺寸：1600mm×800mm×800mm（D×H×W）；

3.4 **加热功率：180kW；

3.5 空炉保温功率：≤60kW；

3.6 升温速率：≤2.5℃/min；

3.7 加热元件：MoSi2加热元件；

3.8 炉温均匀性：有效空间内±5℃，1600℃平台恒温2小时空炉测试；

3.9 控温精度：±1℃（高温平台阶段）；

3.10 程序控制：SCR控制模块；

3.11 升降方式：丝杆传动升降系统；

3.12 装载重量：≤3000kg；

3.13 控制方式：移相控制；

3.14 控温点数：3点；

3.15 热偶类型：B分度热偶；

3.16 控温方式：日本进口智能温控仪控制；

3.17 烧结气氛：空气；

3.18 进气点数：炉体相对两侧共30点进气（单侧15点）；

3.19 排气系统：在顶部设置2个排气烟囱，用于废气排放，烟囱盖可自动开关；

3.20 保护功能：具有超温、电机过载、超程等声光报警保护功能；

3.21 表面温升：≤40℃；

3.22 设备重量：约8000Kg；

3.23 外形参考尺寸：3280mm×4000mm×2240mm（D×H×W），不含轨道、控制柜；

3.24 外观颜色：浅灰色，色号RAL7047。

四、 设备总体结构

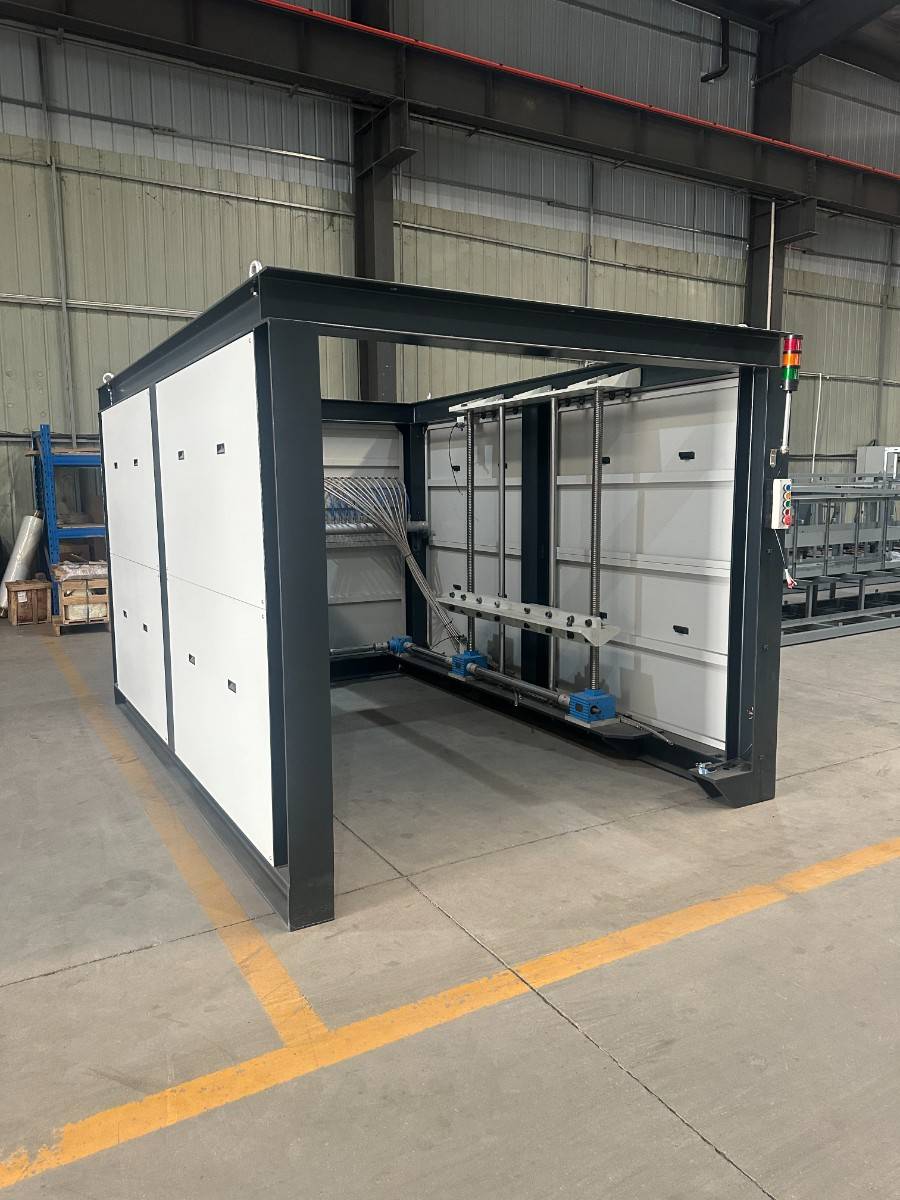

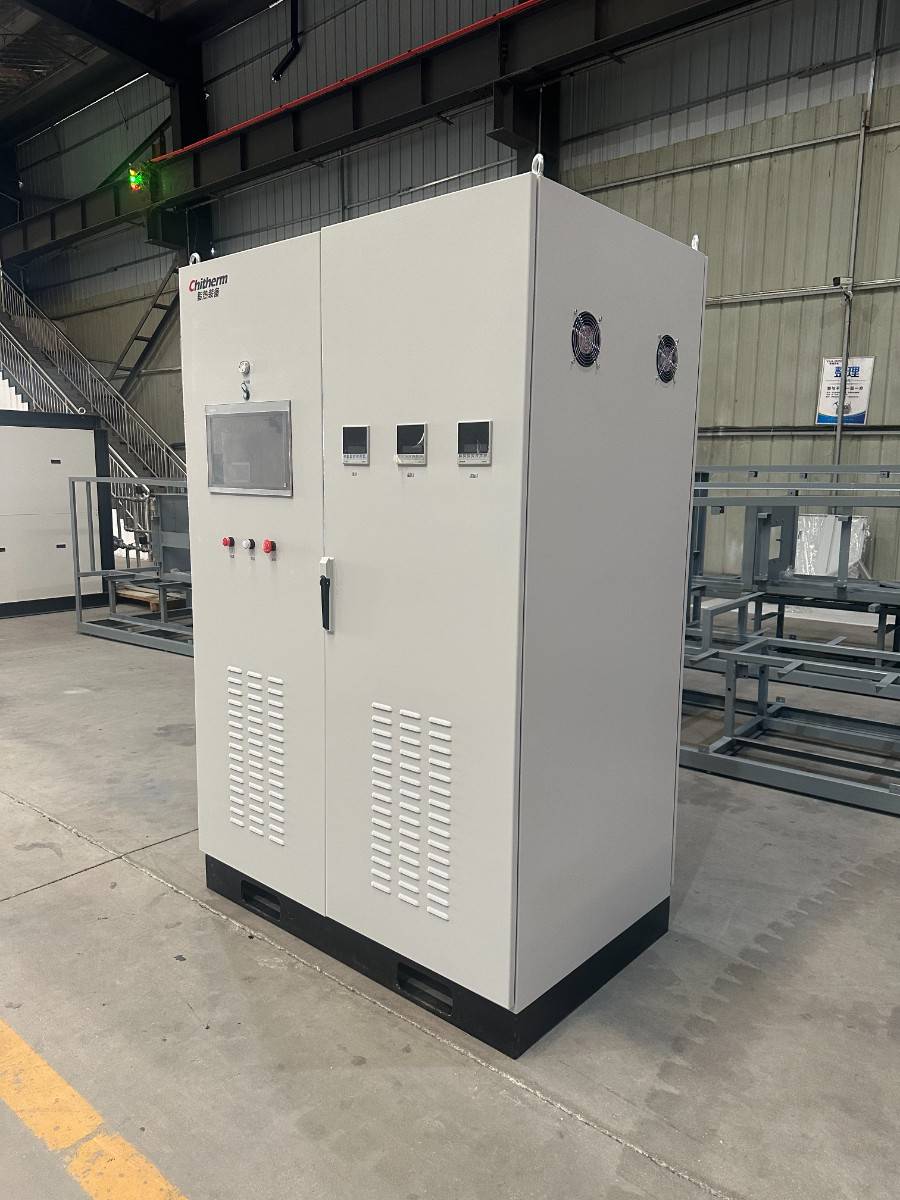

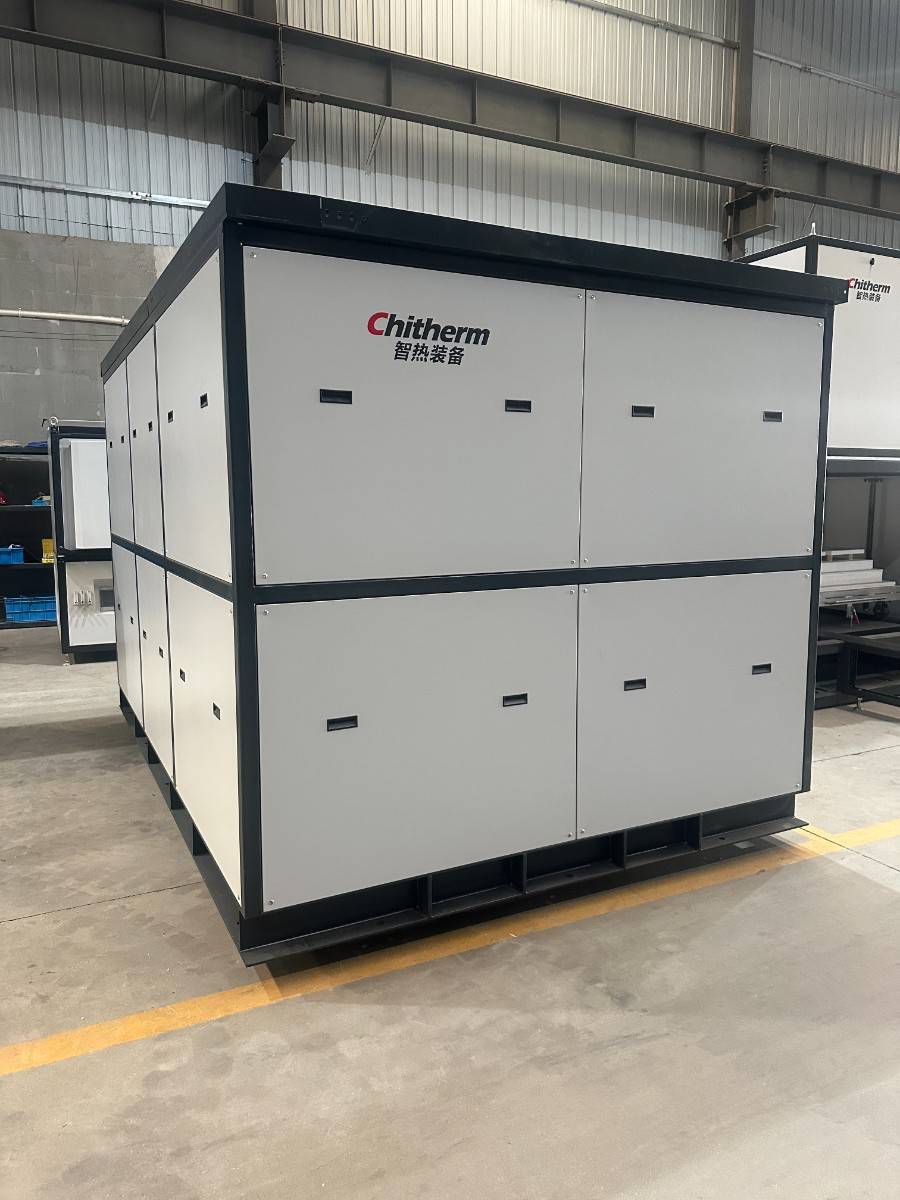

设备主要由炉膛、炉体框架、升降台车、丝杆传动机构以及控制系统等组成。
