目前全固态电池的发展备受瞩目，其中硫化物固态电解质由于其离子电导率高，能达到液态电解质水平，且冷压能和电极贴合，不用高温烧结，很适合大规模量产，是很有前景的技术路线。

但硫化物电解质有个关键问题：对空气特别敏感，遇到少量水汽和氧气就会发生不可逆反应，结构受损、电导率大幅下降，还会释放有毒 H₂S 气体。这不仅影响电池循环稳定性，也给生产、存放、运输带来安全风险。

怎么准确、真实地评价硫化物电解质的空气稳定性，给材料研发、工艺改进和量产管控提供可靠数据？和传统静态暴露法相比，动态气流法更贴近实际使用场景，是目前测试硫化物电解质空气稳定性的更优方法，也是元能科技在固态电池测试方面的核心技术之一。

动态气流法，是一种持续、稳定、可控的流动气体流过材料表面，用来测试硫化物电解质等材料在空气中稳定性的方法，核心原理是通过设备持续产生可控、稳定的气流（可精准调控流速、温度、湿度、氧气浓度等参数），让气流持续流经被测样品表面或周围，模拟产品在真实使用中的动态空气环境（如高空气流、设备散热气流、自然风等），实时监测样品在动态气流作用下的物理、化学、电化学性能变化，进而量化其空气稳定性的测试方法。

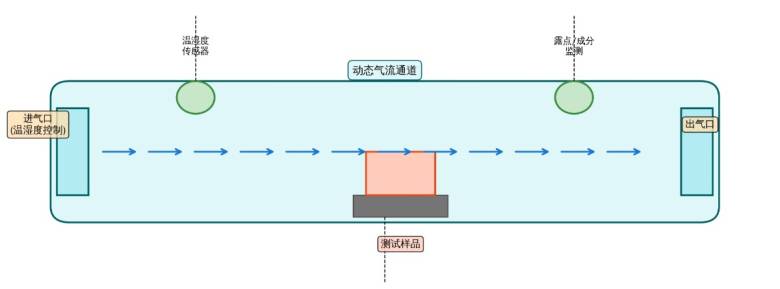

图1.动态气流法空气稳定性测试示意图

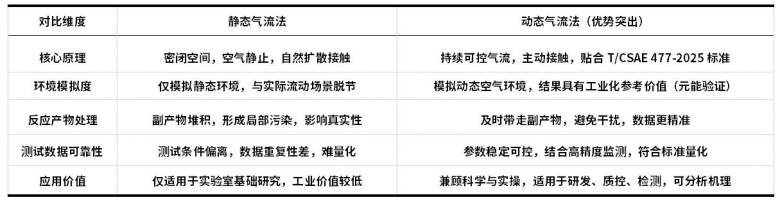

表1.动态气流法与静态气流法比较

 4.1 测试设备

采用元能科技自研的硫化物空气稳定性检测系统（IEST-AST-1）如图2所示，该设备可实现高精度气体流量控制、不同露点空气精准调节、腔体气密性高耐腐蚀、实时监测H₂S浓度、测试数据实时存储等特点。

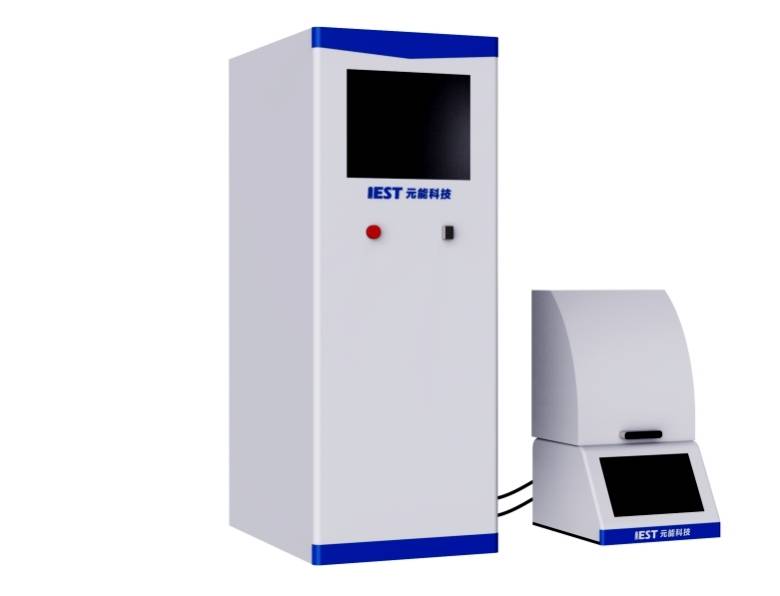

图2. 硫化物空气稳定性检测系统

4.2 测试样品

不同厂家提供的硫化物固态电解质Sample1、Sample2。

4.3 结果分析

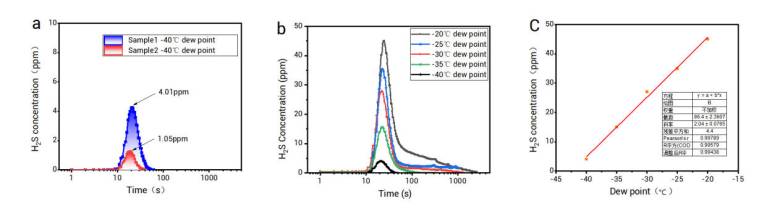

图3.(a)Sample1、Sample2样品的硫化氢浓度随时间变化图；(b)Sample1在不同露点硫化氢浓度随时间变化图；

(c)Sample1样品 H₂S 释放峰值浓度与环境露点的线性拟合图

图3a：在-40 ℃露点的干燥环境中对比了Sample 1和Sample 2两种硫化物电解质的空气稳定性差异。Sample 2的H₂S释放明显更低，峰值和总释放量都小于Sample 1，稳定性更好。Sample 1释放量大，用在固态电池体系中，其产生的H₂S会腐蚀内部材料导致电芯性能下降，泄漏会存在较大安全风险。

 图3b：Sample1在-20 ℃到- 40 ℃不同露点下，样品H₂S释放规律一致，先经过诱导期，再快速上升到峰值，之后缓慢下降，峰值多在15–20秒。表明环境越潮湿，峰值越高、衰减越慢；-20 ℃露点时峰值约45 ppm，-40 ℃时约4 ppm。环境越干燥，H₂S释放越弱，这一结果可以支撑材料在低露点环境下的使用。

图3c：Sample1样品 H₂S 释放峰值浓度与环境露点的线性拟合图。结果显示，H₂S 释放峰值与露点呈极强线性正相关（r=0.9979，R²=0.9958），拟合方程为 y=86.4+2.04x。露点越高（环境越湿润），H₂S 释放峰值越高；露点越低（环境越干燥），H₂S 释放越弱，明确了环境干燥度对硫化物电解质空气稳定性的关键调控作用。
