一、背景介绍

在储能电站爆炸事故的调查报告里，或在新能源汽车自燃的现场残骸中，"电池失效"总是作为核心关键词被反复提及。锂离子电池作为复杂的电化学系统，其失效往往源自多尺度、多物理场的复杂演变：电极材料的结构坍塌、电解液分解导致的"锂枝晶"生长、界面SEI膜的异常增厚等微观变化，最终都会在宏观层面表现为容量跳水、内阻激增，甚至热失控。

传统失效分析多采用拆解检测、容量标定等方法，但存在两大痛点：①破坏性检测导致样本无法复用；②静态参数无法反映动态衰退过程。而电化学阻抗谱（Electrochemical Impedance Spectroscopy, EIS）技术凭借其无损检测、多频段解析的优势，正在成为失效分析领域的"透视眼"。

二、EIS：透视电池内部的多频段“分层CT扫描”技术

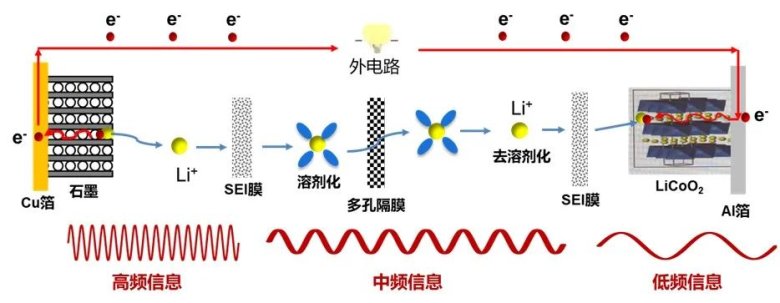

当向电池施加小幅度的电流&电压激励信号时，EIS通过扫描兆赫兹至毫赫兹的宽频域响应，可解析出电池内部不同时间常数的电化学过程（如下图所示），这就像对电池进行"分层CT扫描"：

• 高频区（10000~100 Hz）：捕捉集流体/电极界面的接触阻抗，反映极耳焊接、极片压实的机械缺陷。

• 中频区（1000~10 Hz）：解析电荷转移阻抗，诊断正负极活性材料的反应动力学衰退。

• 低频区（10~0.01 Hz）：追踪Warburg阻抗，揭示锂离子在电极体相中的扩散阻滞。

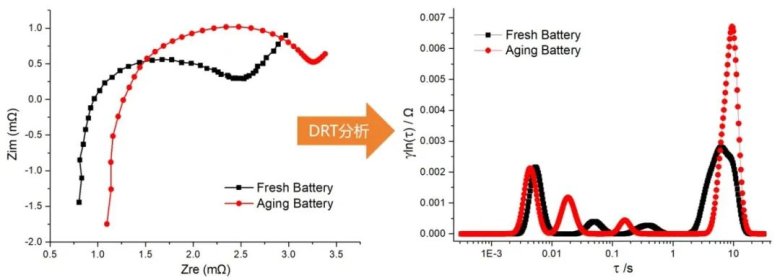

此外，通过等效电路拟合，可将抽象的半圆曲线量化为Rsei（SEI膜阻抗）、Rct（电荷转移阻抗）等具体参数，为失效定位提供定量依据，也可以结合弛豫时间分布（Distribution of Relaxation Times, DRT）来获得快速可视化分析结果。例如某动力电池循环后出现45°低频斜线变短，逐步趋向消失（如下图所示），结合DRT分析可以发现该电池的锂离子扩散阻抗明显增长了一倍多，结合拆解等方式，最终确定失效原因为负极石墨层间距因电解液腐蚀而导致结构坍塌。

三、从实验室到产业应用：失效预警的技术突围

尽管EIS技术在学术研究中已发表数万篇论文，但产业化应用长期受制于两大瓶颈：

1. 测试设备局限：传统电化学工作站难以满足大容量电池（>100Ah）的大电流测试需求，且测试成本较高；

2. 数据分析门槛：多时间常数的阻抗谱需要专业的等效电路建模能力，产线工程师难以快速解读。

元能科技推出的工业级EIS测试设备（BIT6000系列，如下图所示）通过三大创新实现技术破局：

• 大电流技术：增大电流测试量程，以满足大容量电池（>100Ah）的EIS测试；

• 复合激励技术：采用多频叠加技术，将原本的测试时间压缩一半以上；

• 智能化数据处理技术：结合大数据引擎与机器学习算法，可实现快速分析数据、定位失效原因、自动化分类等等，更适合产线工程师。

四、失效分析新范式：EIS技术矩阵的延伸应用

随着科技的进步，EIS技术也正在与多维度检测手段深度融合，逐步走向“EIS+”的模式：

• EIS+原位XRD：该联用技术可同步观测NMC正极材料的相变阻抗与晶体结构演变的关联性；

• EIS+超声扫描：通过声阻抗与电阻抗的空间映射，定位锂离子电池内部的析锂热点区域；

• EIS+AI技术：基于百万级阻抗谱数据库训练出的AI模型，可预测电池剩余寿命（SOH），且误差<3%。

这些技术组合正在构建电池失效分析的"数字孪生"体系，使研究人员能在虚拟空间中模拟不同条件下的失效演化路径，为"失效预防重于事后分析"的下一代电池设计提供理论基石。

五、结语

从实验室的精密仪器到“工业化”的智能检测设备，EIS技术正在完成从科研工具到工业利器的蜕变。当我们在Nyquist图上解析每一个半圆背后的物理意义时，实际上是在破译锂电池失效的"指纹密码"。这种对电池"生命体征"的深度解码，不仅关乎企业的质量控制，更是守护新能源产业安全底线的关键技术屏障！
