近日，厦门大学陈松岩、王鸣生团队在国际顶级期刊《Nature Communications》上发表了一项关于全固态电池硅基负极材料的突破性研究，题为《Silicon-based all-solid-state batteries operating free from external pressure》。该研究第一作者张志勇博士设计并构建了一种Li₂₁Si₅/Si–Li₂₁Si₅双层复合负极，成功实现了无需外部压力即可稳定运行的全固态电池，在2.5 mA cm⁻²电流密度下实现1000次循环，容量保持率达54.9%，体积膨胀率仅为14.5%，创下硅基全固态电池在无压力条件下的循环寿命纪录。
值得关注的是，为阐明该双层负极在无压力条件下的界面稳定性与离子传输机制，作者采用了COMSOL多物理场仿真模拟了电流密度与应力分布。在模拟之前，研究团队通过SEM、XRD、XPS、AFM、SSNMR等多种表征手段，对材料的微观结构、界面化学、表面电势和锂离子状态进行了系统分析，为仿真建模提供了关键的物性参数支持。该文章的发表也再次体现了多尺度、多模态材料表征在全固态电池机理研究中的关键作用，为国产设备与科研深度融合提供了典型范例。
01 研究背景：全固态电池的“压力困境”
全固态电池具备高能量密度和高安全性，是下一代储能技术的重要方向。然而，硅基负极在循环中体积膨胀高达300%，导致电极-电解质界面失效，传统方案需施加数十至数百兆帕的外部压力以维持界面接触，这极大限制了其实际应用。
02 材料设计突破：双层负极结构+三维导电网络
研究团队创新提出Li₂₁Si₅/Si–Li₂₁Si₅双层复合负极，通过冷压烧结一体化成型：
上层Li₂₁Si₅层：作为混合导电层，均匀界面电场，引导锂离子均匀传输；
下层Si–Li₂₁Si₅层：形成三维连续导电网络，促进离子传导并释放膨胀应力；
自放电预锂化效应：Li₂₁Si₅与Si之间自发锂迁移，形成预锂化层，提升导电性与结构完整性。

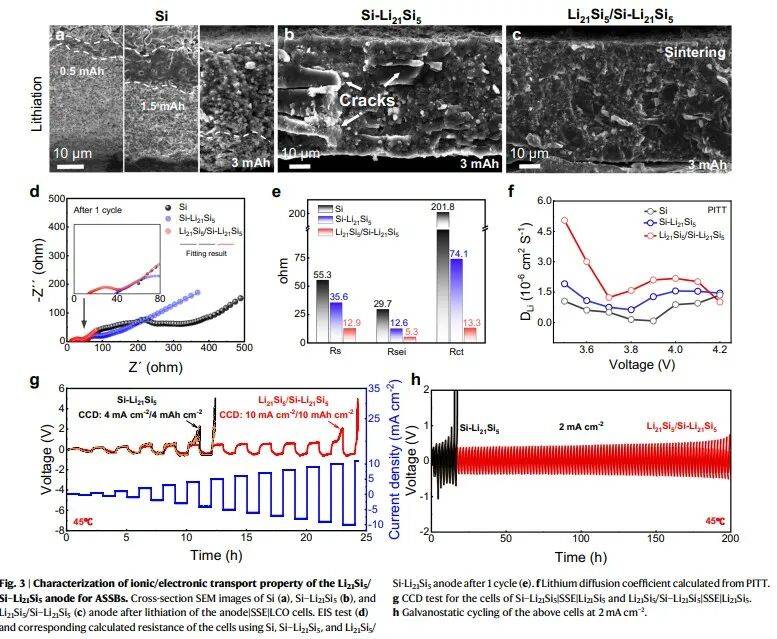

电化学性能：无压力、高倍率、长寿命
该双层负极在全电池中展现出卓越性能：
✅ 初始库伦效率高达 97 ± 0.7%
✅ 临界电流密度达 10 mA cm⁻²（容量10 mAh cm⁻²）
✅ 面积容量达 2.8 mAh cm⁻²
✅ 1000次循环后容量保持率 54.9%，体积膨胀仅 14.5%
✅ 高倍率性能：在9 mA cm⁻²下仍能稳定放电
03 机理深度解析：多手段联用揭示无压稳定机制
为阐明无压力下仍能稳定循环的内在机制，研究团队综合利用：
SEM/AFM/XPS：观察电极形貌、表面电势与界面化学；
XRD/SSNMR：分析物相结构与锂离子化学环境；
COMSOL仿真：模拟电流密度与应力分布，验证均匀电场与应力释放机制；

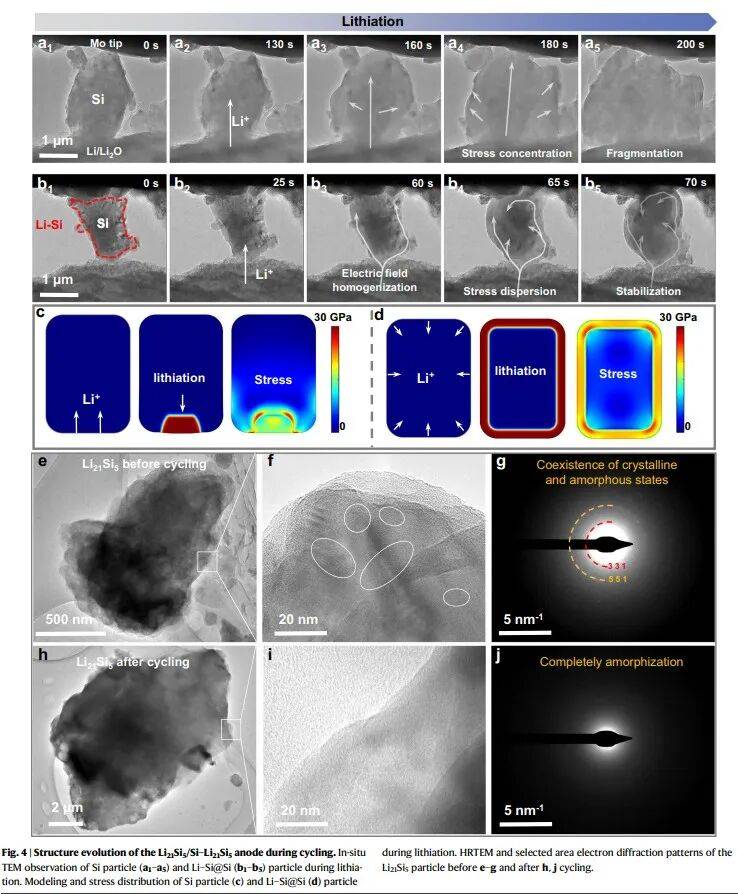

In-situ TEM：实时观测硅颗粒在无压力条件下的锂化行为与结构演变。
04 总结与展望
本研究通过创新的双层负极设计与冷压烧结工艺，成功实现了无需外部压力即可稳定运行的硅基全固态电池，为解决固态电池在实际应用中的问题提供一种可行的解决方向。该工作为高能量密度、高安全性、结构简化的全固态电池设计提供了新思路，也为未来电动汽车、柔性电子等领域电源系统开发的材料选择拓展了方向。
Zhang Z, Zhang X, Liu Y, et al. Silicon-based all-solid-state batteries operating free from external pressure[J]. Nature Communications, 2025, 16(1): 1013.
关于元能
元能科技是一家专注于锂离子电池检测仪器研发与生产的高新技术企业，致力于为全球新能源领域提供领先的检测解决方案与服务。元能科技注重前沿技术研发，拥有材料、物理、化学、电化学、光学、机械、电子、计算机、人工智能等多学科多专业交叉的研发团队，围绕表征方法、设备技术、应用方案等开展自主研发，推出多款行业领先的新型仪器，获得了多项发明专利及实用新型专利，服务于全球众多材料企业、电芯企业、终端企业、科研院所、高校及政府检测单位。同时，元能科技积极推动建立行业上下游规范统一的检测方法，主导或参与制定多项国家标准、行业标准及团体标准，参与国家重点研发计划，助力新能源行业的创新与发展！
