CNT/CFRP简介
炭纤维增强树脂基复合材料(Carbon fiber rein forced resin matrix composites, CFRP)具有高比强度高比刚度、优异的耐腐蚀性、可设计性强、可一体化成型等优点，在航空航天、汽车、海军、武器和民用基础设施等领域具有广泛应用。但CFRP在实际应用过程中的会出现纤维脱粘、纤维断裂和层间分层等问题，其中层间分层是最严重的失效形式之一。
碳纳米管(Carbon nanotube, CNT)是一种具有优异的力学性能的一维纳米材料，能够通过拔出、微裂纹和裂纹桥联等方式增强CFRP，是改善CFRP机械性能的理想增强体。
CNT/CFRP制备方法
由于CNT管间存在较强的范德华力，管与管之间容易相互缠绕在基体中形成团聚，受力时形成应力集中区域，影响CNT/CFRP的性能。目前制备CNT/CFRP的方法主要有以下两种：
1.通过化学方法使CNT与炭纤维直接相连，从三维结构上制备CNT/CFRP，但是 CNT 容易在炭纤维表面缠结，影响基体的浸润和材料整体的性能，另外涉及的工艺、设备要求较高，目前还无法投入大规模生产应用
2.通过物理方法如机械搅拌、超声、三辊分散等，将CNT与树脂混合，然后引入CNT/CFRP中。但是大量的实验表明，加入溶剂或对CNT进行功能化处理的方法可以降低基体的黏度、改善CNT分散时的团聚问题，但是有机溶剂不易回收，微量的溶剂残留会影响CNT/CFRP样品的宏观性能，而功能化处理容易造成CNT部分性能的损伤。
因此，如何在树脂基体中实现CNT的均匀分散是一个亟需解决的难题。
高压均质分散CNT
通过高压均质机对CNT进行预处理，可以打开CNT管束间的缠绕，提高CNT在环氧树脂中的分散性与稳定性，获得分散均匀的CNT改性树脂。所制备的CNT/CFRP的层间剪切强度也有所提升。
CNT分散前后外观对比
使用设备：ATS AH-BASIC 2
通过观察SEM图（左）和TEM图（右）可以看出经过高压均质机分散处理后，相同质量下CNT体积明显变大且网络疏松，管间团聚现象得到了明显地改善。

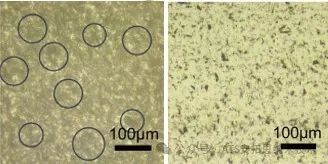

CNT改性树脂光学显微镜图
左未分散，右分散后
未分散的CNT多以缠绕起来的几十微米大小的团簇存在于树脂中，结构紧密，基本看不到透过的光线，CNT分布不均匀。高压均质机分散后的CNT在树脂中均匀分布且无明显的团聚现象。

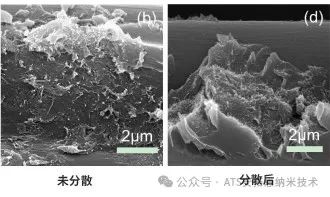

CNT/CFRP微观样貌
使用高压均质机分散后的CNT改性树脂制备的 CNT/CFRP ，CNT有效地增强了复合材料的层间性能 ，当CNT含量为1.00%时， 复合材料的层间剪切强度达到最大值 85.1 MPa，提高了37.9%。
ATS高压均质
安拓思纳米技术（苏州）有限公司成立于2001年，隶属于上海多宁集团，深耕行业二十多年，是一家专业从事精细化工、新能源材料等纳米制备设备与工艺辅助，集技术研发、生产、销售于一体的高新技术企业。ATS为全球客户提供高性能、高安全、高可靠的纳米浆料分散方案。
ATS提供从实验型到大型生产不同阶段需求的设备及技术解决方案，经ATS高压均质机分散后的碳纳米管无沉淀，显微镜下可见CNT分散均匀。

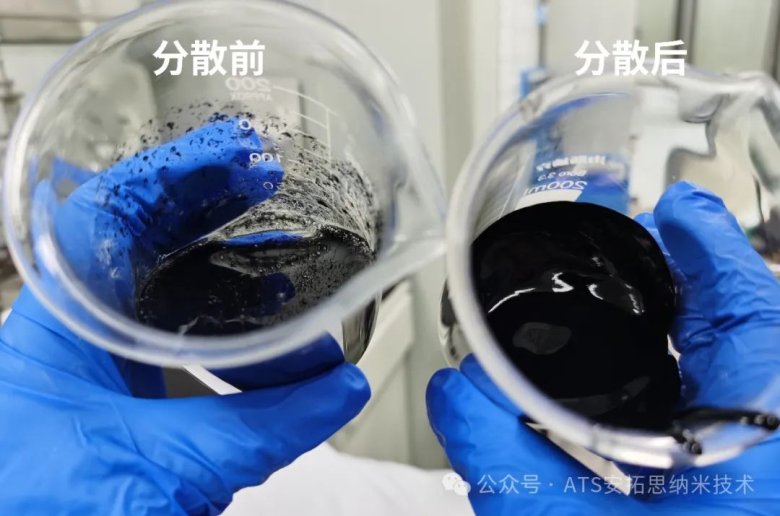

无沉淀

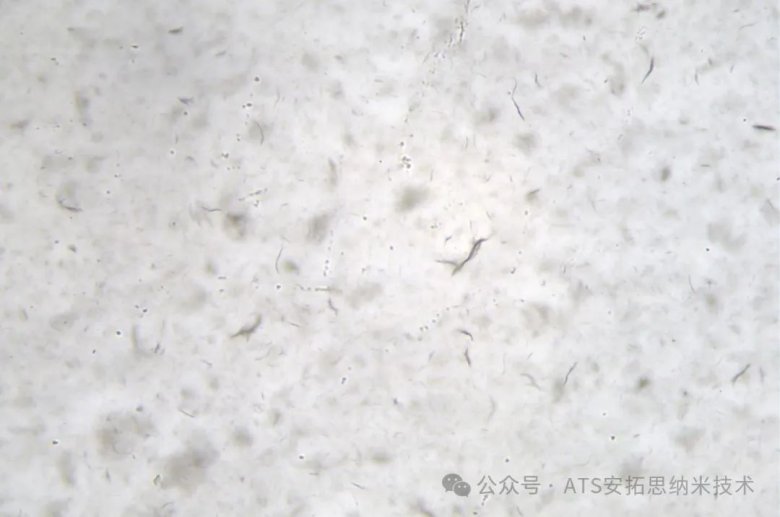

分散均匀
感谢各位老师在发表的学术期刊论文中使用我们的设备，我们将为近三年发表的学术期刊论文作者提供奖励，您可以联系我们并附上相关证明文件，具体可联系在线客服。
参考文献：刘婉玥 ,杨文刚 ,姜欣荣,程晓英 ,吕卫帮.碳纳米管预分散及其对复合材料层间剪切力学性能影响研究.[j]炭素技术.2021
