APS-100超声法粒度仪在磁性四氧化三铁纳米材料中的应用

       作为一种优良的磁性材料，四氧化三铁纳米粒 子在作为磁记录材料、磁流体的基本材料、特殊催化剂原料、磁性颜料等方面显示出许多 特殊的功能，在生物技术领域和医学领域亦有着很好的应用前景。

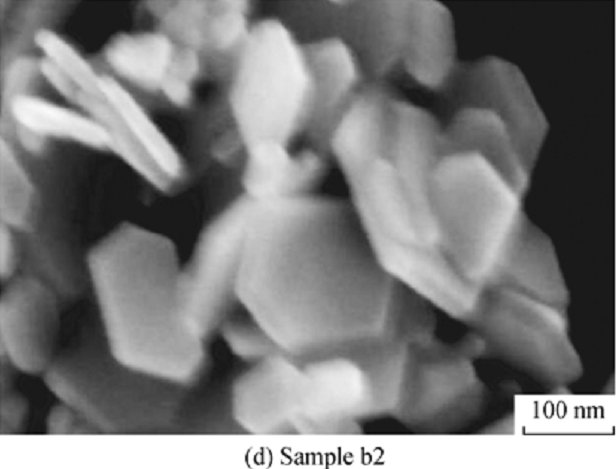

图1： 样品a2和b2微观形貌的SEM照片

        华南理工大学曾老师课题组采用氧化共沉淀法，在弱磁场的辅助作用下，以 FeCl2，NaOH 为原料、H2O2 为氧化剂，合成得到了正八面体和六方体型 Fe3O4 纳米粒子。并通过美国MAS生产的APS-100超声法粒度仪对合成的Fe3O4 纳米粒子的粒度进行了测定，通过SEM图1和APS-100测量的粒度分布数据图2，说明了最终的粒子是二次粒子，是由 Fe3O4 初级粒子经历二次成核和二次生长得到的。

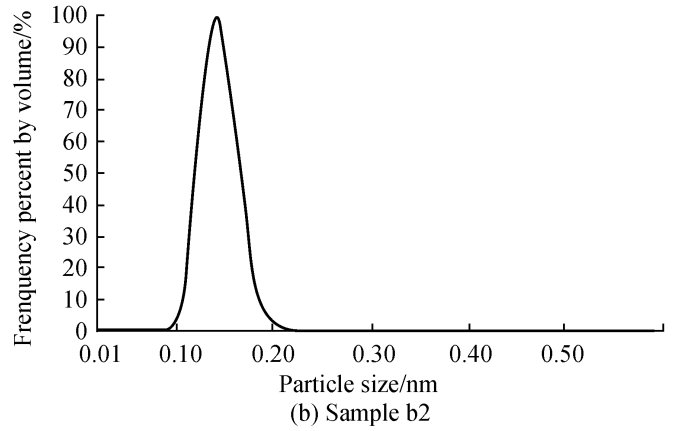

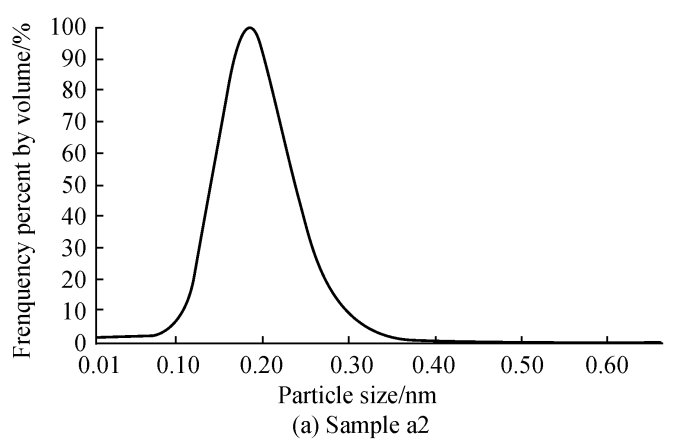

图2： 样品a2和b2的粒度分布

表1：样品a2和b2 产物的晶粒的理论计算大小

        另外对比图 2 实测的颗粒粒度分布和表1的Scherrer 公式计算的晶粒度大小，也说明最终的粒子是二次粒子，是由 Fe3O4 初级粒子经历二次成核和二次生长得到的。表1：样品a2和b2 产物的晶粒的理论计算大小

补充说明：

        一次粒子（primary particle），又称初级粒子和原级粒子。利用各种化学反应方法得到的最初粒子（晶粒）。

       二次粒子（secondary particle），由若干一次粒子组成的聚集体。

参考文献：

HU Dawei, WANG Yanmin. JOURNAL OF THE CHINESE CERAMIC SOCIETY 2009, Vol. 37,
