一、产品概述：

D2GR20-真空扩散焊接炉是在真空（或其它气氛）条件下将材料内原子扩散焊成型的成套设备，主要采用石墨电阻加热，扩散焊焊接应用广泛，可以完成不同种类金属材料与金属材料之间的扩散焊接、也可以完成不同种类金属材料与陶瓷类材料、非金属类材料之间的扩散焊接。

二、设备基本原理与特点：

1. 真空扩散焊接炉的基本原理：
扩散焊是指将工件在高温下加压，但不产生可见变形和相对移动的固态焊方法。扩散焊特别适合异种金属材料、耐热合金和陶瓷、金属间化合物、复合材料等新材料的接合，尤其是对熔焊方法难以焊接的材料，扩散焊具有明显的优势，日益引起人们的重视。

2.设备特点：
（1）采用卧式、侧开门结构：装、卸模具精度高，操作方便；
（2）升温快：升温速率1~10℃/分钟；
（3）温度均匀性好：平均温度均匀性为±3℃（5点测温，恒温区1000℃保温1h后检测）；
（4）压力精度高：采用伺服电动缸控制系统，压力精度为±1‰；
（5）采用单温区控制：预留两个测温孔，以便高温监测使用；
（6）安全性能好：采用HMI+PLC+PID压力传感控制，安全可靠；
（7）密封性能好：动态压头均采用波纹管密封，确保不漏气。

三、主要技术参数：

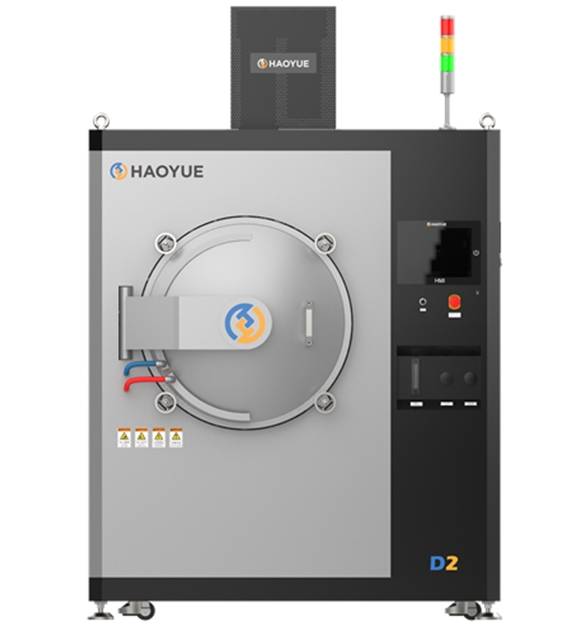

四、真空扩散焊接炉外观展示图：
