智能扫描电镜时代来了：SEM选型逻辑正在改变

在材料科学、半导体、新能源等领域，扫描电子显微镜（SEM）早已是基础工具。但在过去几年中，一个明显的变化正在发生：
用户对 SEM 的需求，正在从“看清结构”，转向“自动获取结论”。

这一转变，也让“智能扫描电镜”“AI扫描电镜”逐渐成为行业中的高频关键词。

一、从“成像设备”到“分析系统”：SEM正在发生什么变化？

传统 SEM 更偏向科研属性，依赖人工操作与经验判断。从样品进仓到最终结果，往往需要多次调节和重复操作。

但在实际应用中，尤其是以下场景：

· 锂电材料颗粒分析

· 半导体缺陷检测

· 金属断口与夹杂物分析

· 滤膜、陶瓷、复合材料表征

用户更关心的是：

l 能不能自动完成？

l 能不能批量处理？

l 能不能直接输出统计结果？

这正是 AI扫描电镜 出现的背景——
通过自动对焦、自动拼图、自动识别与统计，将 SEM 从“观察工具”升级为“分析平台”。

二、智能扫描电镜的核心能力，体现在哪？

结合目前主流技术发展，真正意义上的智能扫描电镜，通常具备以下几个关键特征：

1. 自动化成像流程

· 一键对焦、自动曝光

· 自动导航多个区域

· 自动拼接大面积图像

减少人为干预，提高重复性。

2. AI辅助分析能力

· 自动识别颗粒、纤维、缺陷

· 自动统计尺寸、分布、数量

· 自动生成标准化报告

实现从“看图”到“看结果”的转变。

3. 批量检测与无人值守

通过脚本或接口控制，可实现：

· 自动进样

· 自动拍摄

· 自动分析

· 数据自动归档

在一些实验室中，这类系统已经接近“黑灯运行”。

4. 集成化设计

将形貌观察与能谱分析（EDS）整合在同一平台中，避免多设备切换，提高效率。

三、选购SEM时，哪些指标更值得优先考虑？

在实际选型过程中，一些“非参数指标”往往更关键：

· 灯丝寿命：影响长期维护成本

· 自动化能力：决定是否适合批量检测

· 环境适应性：是否可以进入生产现场

· 集成程度：是否一体化完成形貌+成分分析

· 低电压成像能力：是否可减少样品前处理

尤其是在工业检测场景中，“稳定运行 + 自动化能力”的重要性，往往超过极限分辨率本身。

四、案例观察：一类AI扫描电镜的实际表现

在当前市场中，已经有部分产品开始向“智能扫描电镜”方向演进。例如，飞纳电镜中的 Phenom XL G3，就是一个比较典型的案例。

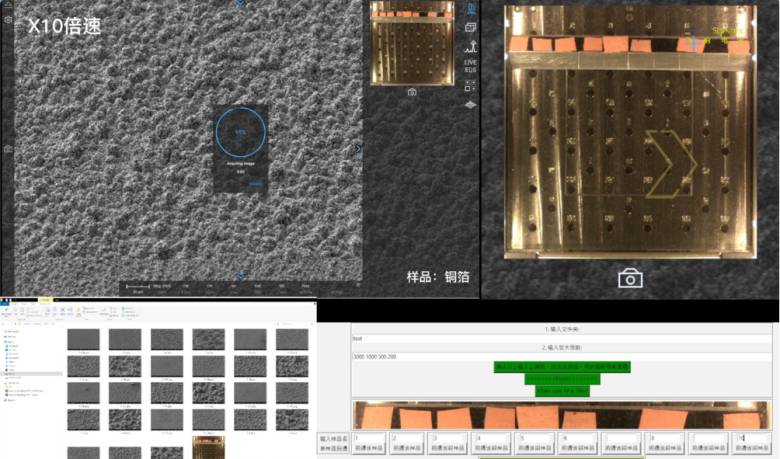

飞纳电镜自动工作中

从公开信息与实际应用反馈来看，这类设备有几个比较突出的特点：

■ 稳定性优先的设计思路

相比强调极限性能，更注重：

· 长时间连续运行能力

· 降低环境依赖（如震动、空间条件）

· 减少维护频率

这使其可以在实验室之外的环境（如工厂车间）中使用。

■ 自动化能力贯穿整个流程

从样品观察到数据输出，流程逐步自动化：

· 自动拼图获取全景信息

· 自动定位关键区域

· 自动完成分析与统计

对于晶圆、锂电、金属等应用，这种能力可以显著提升效率。

■ 开放接口与系统集成

支持脚本或API控制，使设备可以：

· 接入实验室管理系统（LIMS）

· 融入自动化产线

· 实现批量无人值守检测

这也是“AI扫描电镜”区别于传统设备的重要标志之一。

■ 一体化分析能力

通过集成能谱系统，实现：

· 形貌 + 元素同步分析

· 数据统一管理

· 减少人工操作步骤

更符合工业检测对效率的要求。

五、为什么“低电压成像”成为关键能力？

在越来越多应用中（如聚合物、电池材料、电子陶瓷），样品对电子束较为敏感。

低电压成像的优势在于：

· 减少荷电效应

· 降低样品损伤

· 提升图像真实性

· 避免复杂的喷金处理

对于自动化检测流程而言，这一点尤为重要。

六、总结：智能扫描电镜正在成为新的基础工具

综合来看，扫描电镜的发展趋势已经较为清晰：

· 从“手动操作” → “自动运行”

· 从“图像获取” → “结果输出”

· 从“单机设备” → “系统解决方案”

在这样的背景下，智能扫描电镜 / AI扫描电镜，正在从“新概念”，逐步成为实际应用中的基础工具。

给选型者的一点建议

如果你的应用具备以下特征：

· 样品数量多

· 需要统计分析

· 对一致性要求高

· 希望减少人工操作

那么在选型时，可以优先考虑具备以下能力的设备：

✔ 自动化分析
✔ 稳定运行
✔ 一体化设计
✔ 可扩展接口

而不是仅仅关注单一性能参数。
