FT-371A高阻型四探针测试仪标准操作流程（SOP）

1　目的

规范FT-371A高阻型四探针测试仪的日常操作、样品检测与设备维护流程，保障方块电阻、电阻率、电导率、膜层厚度、导电均匀度检测数据真实、完整、可追溯，按GB/T 1551、GB/T 26074、GB/T 14141、GB/T 37152及实验室质量管理体系要求执行。

2　范围

本规程适用于FT-371A高阻型四探针测试仪的设备确认、日常操作、样品测试、设备维护与记录管理。设备同时支持四探针法、四端法两种测量模式，基于范德堡测量原理，方块电阻检测区间为10⁻⁴～10⁷Ω/□，适配高阻及中等阻值导电样品的测量。适用于半导体、光电导电薄膜、新能源导电材料、纳米材料、功能性导电材料的方块电阻、电阻率、电导率、膜层厚度、导电均匀度检测，涵盖硅锗半导体晶圆、非晶硅、微晶硅、半导体衬底、选择性发射极扩散片、表面钝化片、交叉指PN结扩散片、电镀铜电极、ITO/AZO透明导电膜、金属薄膜、石墨电极、碳纸、导电橡胶、导电塑料、光伏扩散片、锂电集流体、铁电、热电、纳米导电材料等样品，兼顾实验室研发测试与工业化批量质检。

本规程不适用于设备拆解维修；设备维修由设备管理部执行。

3　职责

1） 检验操作人员：熟悉本规程，按流程开展检测；及时、如实填写仪器使用记录与检验原始记录；发现设备异常或试验偏差，立即停止检测并上报。

2） 复核人员：复核操作过程与原始数据，确认操作符合标准及本规程要求。

3） 设备管理员：负责设备校验、维护与状态标识管理，保管配套器具、电极组件与耗材。

4） 部门负责人：监督本规程执行，组织人员培训；出现偏差或OOS结果时，组织调查评估。

4　引用文件

本规程引用下列文件（标准名称与编号来自设备技术文件，版本年份按原文标注，未标注年份者按现行有效版本执行）：

1） GB/T 1551-2021《硅单晶电阻率的测定 直排四探针法和直流两探针法》；

2） GB/T 26074-2010《锗单晶电阻率直流四探针测量方法》；

3） GB/T 14141-2009《硅外延层、扩散层和离子注入层薄层电阻的测定 直排四探针法》；

4） GB/T 37152-2018《纳米技术 碳纳米管材料 薄层电阻》；

5） SEMI MF84《硅片和硅锭电阻率及薄层电阻的直排四探针测试方法》；

6） FT-371A高阻型四探针测试仪操作手册（设备技术文件）；

7） SOP-QM-001检验记录管理规程、SOP-QM-002仪器设备管理规程、SOP-QM-003偏差处理操作规程（编号按企业现行文件填写）。

5　术语与定义

1） 范德堡测量原理：通过在样品上设定电流与电压电极位置，结合样品形状与厚度参数换算方块电阻与电阻率的测量原理。

2） 四探针法：由外侧探针通入恒定电流、内侧探针采集样品微弱电压信号，结合试样厚度、尺寸、温度补偿参数换算方块电阻、体积电阻率、电导率。

3） 四端法：电流回路与电压回路分离，用于低阻样品的测量均衡测试。

4） 双向交替电流测试：设备自动输出正反电流并采集双向电压，用于抵消热电势造成的测量误差。

5） 恒压测试平台：用于统一探针与样品接触压力，消除人工施压差异带来的数据波动。

6） 单电测、双电组合运算模式：设备按机型配置的两种运算方式，配合标准标定电阻定期校准。

6　环境与防护要求

1） 环境条件：实验室温度10～35℃，相对湿度≤80%；测试工位无明显振动与气流干扰。

2） 个人防护：操作人员应穿戴工作服；接触样品时佩戴手套，避免手汗污染试样表面。

3） 用电规范：设备供电AC220V±10%、50Hz，整机功耗＜30W，确认电源接地良好；湿手不得操作电源开关。

4） 探针防护：更换探针时避免探针折弯与划伤，安装后确认探针间距与行程正常。

5） 废弃物处置：试验样品及废弃探针按实验室废弃物管理规定分类收集处置。

6） 异常处置：设备出现异响、报错、显示异常等异常，立即断电并悬挂停用标识，上报设备管理部；未排除异常前，不得继续检测。

7　设备、器具与耗材

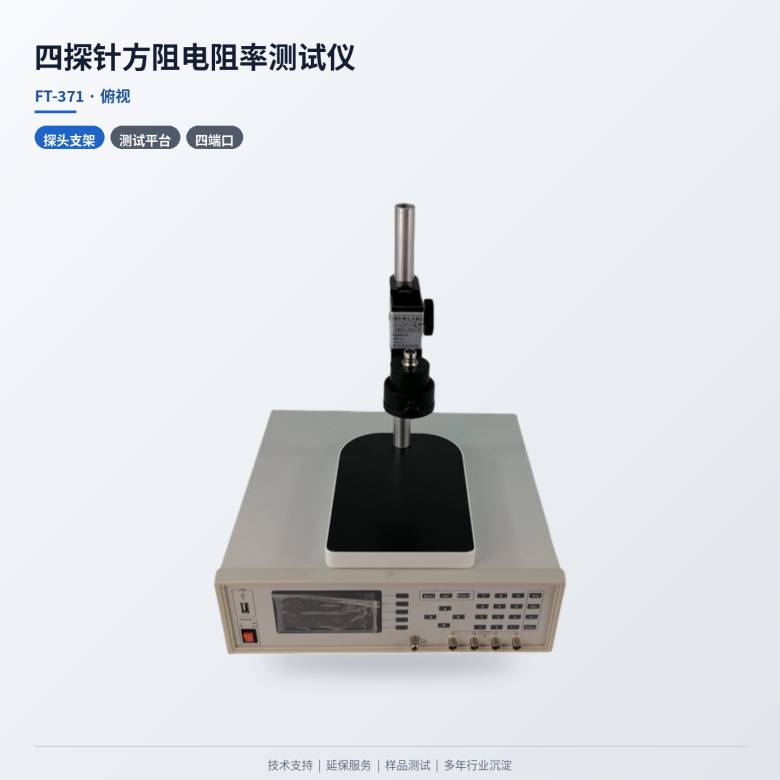

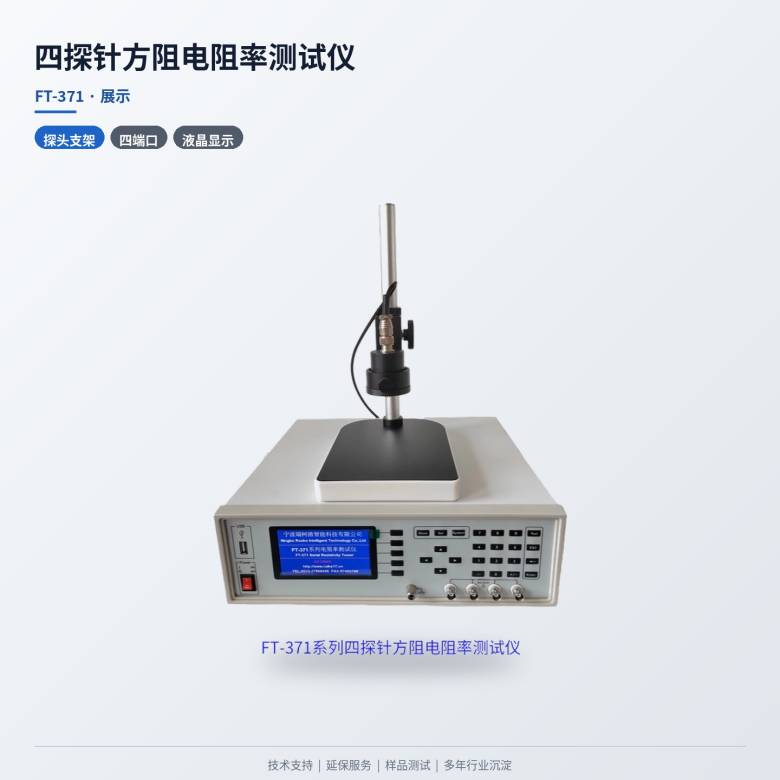

7.1　仪器设备

7.2　主要技术参数

7.3　配套器具与耗材

1） 06A四探针恒压测试平台：1套，压力0～500gf可调，台面180mm×150mm。

2） 340-06B四探针测试探头（含4根探针）：1套，探头行程可调。

3） 340-CSX测试线：1套。

4） 可替换探头：直线型、方形两种规格，探针间距1mm、2mm、3mm可选。

5） 探针组件：碳化钨针、镀金磷铜半球针两种材质可选。

6） 标定电阻件：规格覆盖1mΩ～1MΩ，用于设备定期校准。

7） 随机资料：产品说明书、产品合格证。

8） 仪器使用记录表、检验原始记录表。

8　操作步骤

8.1　试验前准备

1） 核查环境温湿度并记录，确认满足本规程第6章要求。

2） 检查设备状态标识，确认设备在校验有效期内、状态正常；检查电源线与通讯接口连接可靠。

3） 核对样品信息：样品名称、样品编号、批号、规格、性状与实测厚度。

4） 按样品类型选择探头规格与探针材质：薄膜类试样采用镀金弹簧铜针，常规试样采用弹簧钨针。

5） 清洁探头与恒压平台台面，确认无残留物、无划伤。

6） 接通电源，开启设备，确认液晶显示与自检正常。

8.2　方块电阻、电阻率测试操作

1） 将试样放置于恒压平台台面，确认探头与试样表面接触平稳。

2） 设定恒压平台压力（0～500gf），使探针与样品接触压力一致。

3） 录入试样厚度、尺寸数据与温度补偿参数，设定单位换算方式。

4） 按试样导电区间选择测试电流档位（10mA至200pA区间），并选定四探针法或四端法测量模式。

5） 启动测量，设备输出多档位恒定直流电流并采用双向交替电流测试采集电压信号，换算方块电阻、体积电阻率、电导率数值。

6） 待读数稳定后锁定读数并记录数据；按需要切换量程比对测量。

7） 保存数据并导出报表，按需打印。

8） 同一份样品开展平行试验，平行次数一般不少于2次。

8.3　设备准确性校准操作

1） 采用标定电阻件开展设备定期准确性校准。

2） 按标定电阻件标称值设定对应电流档位与量程，测量其阻值并与标称值比对。

3） 偏差在设备技术文件规定的允许范围内，方可开展样品检测；超差时按本规程偏差处理要求执行。

8.4　结果计算

方块电阻：Rs = V / I × f

式中：Rs为方块电阻，单位Ω/□；V为内侧探针采集电压，单位V；I为外侧探针通入电流，单位A；f为按试样形态、尺寸与探针间距确定的修正系数。

体积电阻率：ρ = Rs × t

式中：ρ为体积电阻率，单位Ω·cm；t为试样厚度，单位cm。

电导率：σ = 1 / ρ

式中：σ为电导率，单位S/cm。

计算结果按标准规定进行数值修约。

8.5　试验结束处理

1） 退出测量状态，关闭设备电源。

2） 取下试样，清洁探头与恒压平台台面，装回防护罩。

3） 整理试验台面，样品与废弃物分类处置。

4） 填写仪器使用记录与检验原始记录，提交复核。

9　结果判定

依据GB/T 1551-2021、GB/T 26074-2010、GB/T 14141-2009、GB/T 37152-2018及质量标准规定执行：

1） 平行样结果偏差在标准限度内、测定值符合质量标准限度范围时，判定为符合规定。

2） 平行样结果偏差超限或测定值超出限度时，判定为不符合规定；不得擅自舍弃数据，按偏差处理规程启动调查。

10　记录要求

1） 仪器使用记录、检验原始记录使用实验室规定表单，采用蓝黑签字笔填写。

2） 试验数据实时记录，不得预填、补记。

3） 记录更正时，在错误内容上划单线，保留原内容清晰可辨，更正人签名并注明日期；禁止涂改、刮除。

4） 记录内容至少包含：试验日期与时间、环境温湿度、样品信息、设备编号、测量模式、测试电流档位与量程、探头规格与探针间距、试样厚度、原始读数、计算过程、平行样结果、结论、检验人、复核人。

5） 输出报表随原始记录一并归档，保存期限按实验室档案管理规定执行。

11　偏差处理

出现下列情形之一，应立即停止检测，记录现象，上报部门负责人，按偏差/OOS处理规程启动调查：

1） 环境条件超出本规程规定范围。

2） 设备故障、校验超期或状态标识异常。

3） 样品信息不符或性状异常。

4） 平行样结果偏差超限、数据趋势异常。

5） 记录错误、数据缺失。

调查结论出具前，不得以重复试验替代原因调查。

12　附件

以下附件为执行本规程的配套参考表格。

附件A　出厂标准配置清单

附件B　增值选配清单

增值选配项目为设备标准配置之外的备件、耗材与技术服务，按需选购：出口项目建议同步增购备件耗材，储备量按3～5年使用计；高频使用场景建议备货1～5组易损件与耗材。
