FT-320导体低阻材料电阻率测试仪标准操作流程（SOP）

1　目的

规范FT-320导体低阻材料电阻率测试仪的日常操作、样品检测与设备维护流程，保障导体材料电阻、电阻率与电导率检测数据真实、完整、可追溯，按本规程引用文件及实验室质量管理体系要求执行。

2　范围

本规程适用于FT-320导体低阻材料电阻率测试仪的设备确认、日常操作、样品测试、设备维护与记录管理。设备采用标准四端测量法，可实现10A恒流输出，可检测金属导体（棒材、线材、排材、箔材）、炭素与碳基导电材料、导电复合材料、导电薄膜、导电浆料等导体材料；服务电线电缆、有色冶金、铝电解、炭素、锂电新能源、电力电气、电子器件行业。适用于制造企业、高校、科研院所、检测实验室，支撑材料导电性能检测与成品品质分析，实现来料检验、工艺比对、新材料研发等测试工作。

本规程不适用于设备拆解维修；设备维修由设备管理部执行。

3　职责

1） 检验操作人员：熟悉本规程，按流程开展检测；及时、如实填写仪器使用记录与检验原始记录；发现设备异常或试验偏差，立即停止检测并上报。

2） 复核人员：复核操作过程与原始数据，确认操作符合引用标准及本规程要求。

3） 设备管理员：负责设备校验、维护与状态标识管理，保管测试治具、电极、标定电阻件等配套器具及耗材。

4） 部门负责人：监督本规程执行，组织人员培训；出现偏差或结果超限时，组织调查评估。

4　引用文件

本规程引用下列文件（标准名称与编号来自设备技术文件，版本年份按现行有效版本执行）：

1） 执行标准编号：____（本设备技术文件未列示，按现行有效版本执行）；

2） FT-320导体低阻材料电阻率测试仪操作手册（设备技术文件）；

3） SOP-QM-001检验记录管理规程、SOP-QM-002仪器设备管理规程、SOP-QM-003偏差处理操作规程（编号按企业现行文件填写）。

5　术语与定义

1） 四端测量法：电流回路与电压回路分离的检测架构，用于减少引线、样品接触面带来的测量干扰。

2） 电阻率：材料内部直流电场强度与稳定电流密度的比值，单位Ω·cm。

3） 电导率：表征电荷在材料内部流动难易程度的参数，单位S/cm，数值为电阻率的倒数。

4） 温度补偿：依托温度采集模块对测定数值进行修正，用于弱化温度变化对导电参数的影响。

5） 自动量程切换：设备按试样阻值区间自动切换量程的测量方式，用于适配多规格导体试样。

6　环境与防护要求

1） 环境条件：实验室温度____℃，相对湿度____%；测试工位无明显振动干扰，避免气流直吹。

2） 个人防护：操作人员应穿戴工作服；接触金属导体毛刺与毛边时，按需佩戴防护手套。

3） 用电规范：设备供电AC 220V±10%、50Hz，整机功耗小于30W；确认电源接地良好；湿手不得操作电源开关。

4） 废弃物处置：试验样品及残留物按实验室废弃物管理规定分类收集处置。

5） 异常处置：设备出现异响、报错、漏电等异常，立即断电并悬挂停用标识，上报设备管理部；未排除异常前，不得继续检测。

7　设备、器具与耗材

7.1　仪器设备

7.2　主要技术参数

7.3　配套器具与耗材

1） 主机1台、电源线1条、测试线1套（黑、红各2条）。

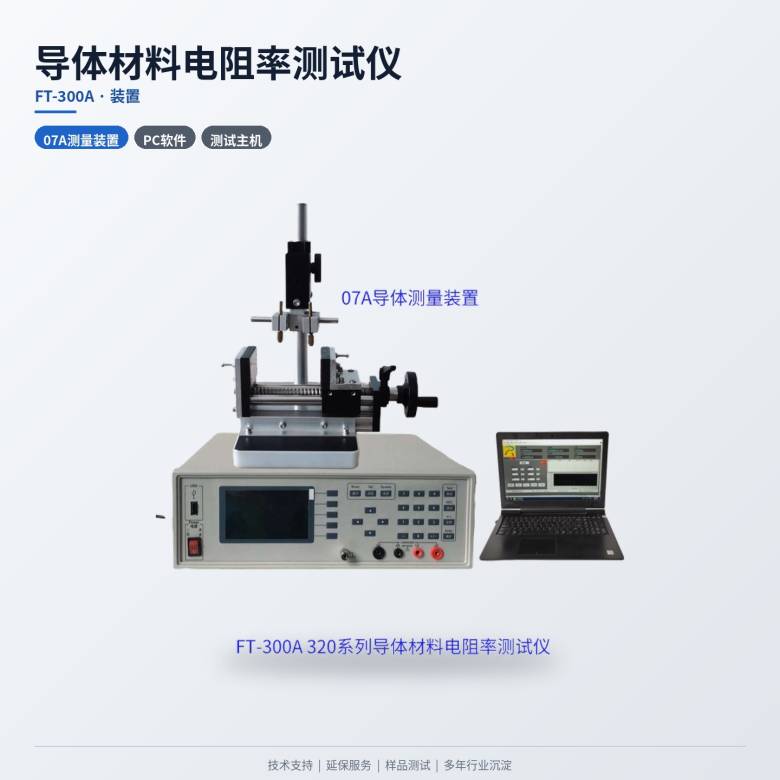

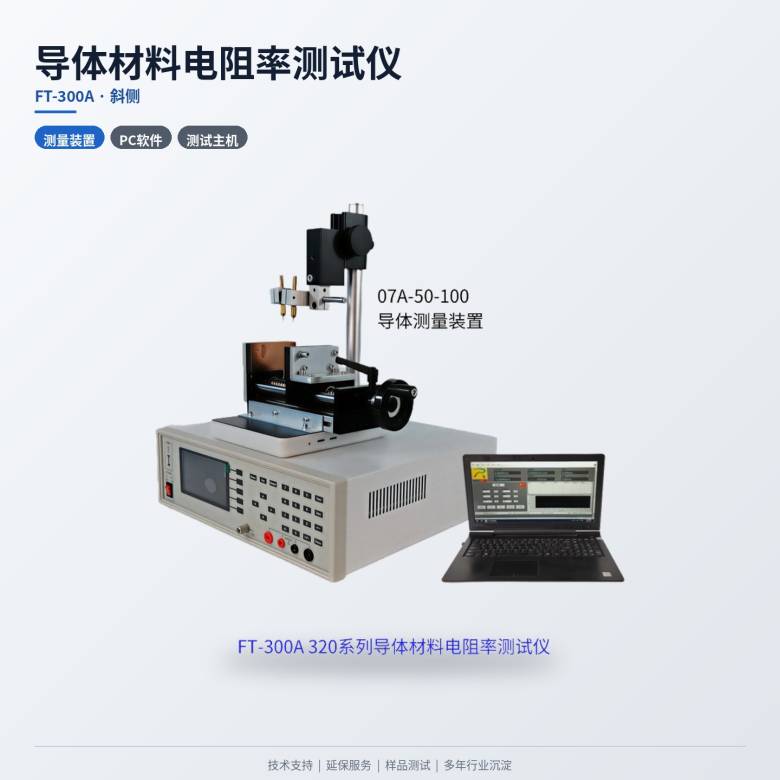

2） 测量治具1套（标准治具，07A-50-100测量装置）。

3） 熔断器1组（设备内部已预装）。

4） 标定电阻件09A（选配）、PC数据分析软件（选配）。

5） 随机资料：说明书、保修卡、合格证各1份。

6） 仪器使用记录表、电阻率检验原始记录表。

8　操作步骤

8.1　试验前准备

1） 核查环境温湿度并记录，确认满足本规程第6章要求。

2） 检查设备状态标识，确认设备在校验有效期内、状态正常；检查电源线连接可靠。

3） 核对试样信息：试样名称、试样编号、批号、性状。

4） 按试样规格选定测量装置：常规方形、圆形导体试样采用标配07A-50-100测量装置，样品高、宽或直径不超过50mm、长度100mm；非标尺寸试样按定制治具安装。

5） 测量并记录试样长度、横截面或高度尺寸，确认试样表面清洁、无氧化层。

6） 检查测量装置夹持电极与电压触头，清除油污与金属屑。

7） 接入09A标定电阻件，完成设备准确性校准；确认设备熔断器状态正常。

8） 清洁测试治具与电极，干燥后确认无残留、无异物。

9） 接通电源，开启主机电源开关，设备完成自检。

8.2　导体材料电阻与电阻率测试操作（四端测量法）

1） 将导体试样装夹于07A-50-100测量装置，确认夹持电极与电压触头接触稳定。

2） 在操作面板录入试样长度与横截面、高度尺寸参数，设定测试电流（0-10A区间内）与电压量程（2mV、20mV、200mV、2V）。

3） 启动测试，设备输出稳定恒定电流，同步采集试样两端电压信号，依托温度采集模块完成数值补偿。

4） 设备通过内置运算程序自动换算电阻、电阻率、电导率数值，并在液晶面板同步呈现。

5） 待读数稳定后记录电阻、电阻率、电导率原始读数。

6） 同一份样品开展平行试验，平行次数一般不少于2次。

7） 接入配套PC上位机软件，完成测试数据自动采集、特性曲线图谱生成与报表存储。

8.4　结果计算

电阻：R = U / I

式中：R为电阻，单位Ω；U为采集的试样两端电压信号，单位V；I为恒流输出电流，单位A。

电阻率按试样长度与横截面积换算；电导率为电阻率的倒数，换算关系与单位切换由设备内置运算程序完成。

电阻数值表现：采用标准电阻校验，偏差≤0.3%；电压量程测量偏差为±0.1%读数。

计算结果按产品标准及实验室数据修约规定执行。

8.5　试验结束处理

1） 退出运行程序，关闭主机电源。

2） 拆卸测试治具与电极，清理试样残留，干燥后归位存放。

3） 整理试验台面，试样与废弃物分类处置。

4） 填写仪器使用记录与检验原始记录，提交复核。

9　结果判定

依据产品质量标准及四端测量法测量要求执行：

1） 平行样结果偏差在标准限度内，测定值符合质量标准限度范围时，判定为符合规定。

2） 平行样结果偏差超限或测定值超出限度时，判定为不符合规定；不得擅自舍弃数据，按偏差处理规程启动调查。

10　记录要求

1） 仪器使用记录、检验原始记录使用实验室规定表单，采用蓝黑签字笔填写。

2） 试验数据实时记录，不得预填、补记。

3） 记录更正时，在错误内容上划单线，保留原内容清晰可辨，更正人签名并注明日期；禁止涂改、刮除。

4） 记录内容至少包含：试验日期与时间、环境温湿度、试样信息、设备编号、测试条件、原始读数、计算过程、平行样结果、结论、检验人、复核人。

5） 打印报告或软件导出数据随原始记录一并归档，保存期限按实验室档案管理规定执行。

11　偏差处理

出现下列情形之一，应立即停止检测，记录现象，上报部门负责人，按偏差处理规程启动调查：

1） 环境条件超出本规程规定范围。

2） 设备故障、校验超期或状态标识异常。

3） 试样信息不符或性状异常。

4） 平行样结果偏差超限、数据趋势异常。

5） 记录错误、数据缺失。

调查结论出具前，不得以重复试验替代原因调查。

12　附件

以下附件为执行本规程的配套参考表格。

附件A　出厂标准配置清单

下表按设备技术文件列示的出厂标准配置填写。

附件B　增值选配清单

增值选配项目为设备标准配置之外的备件、耗材与技术服务，按需选购。
