研究背景与目的

材料与方法

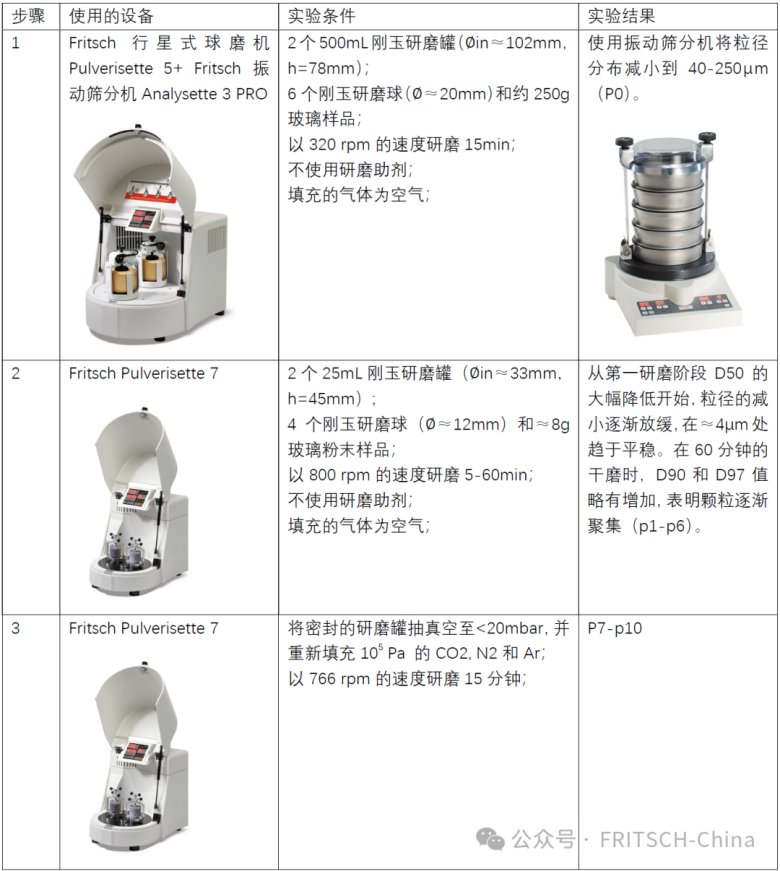

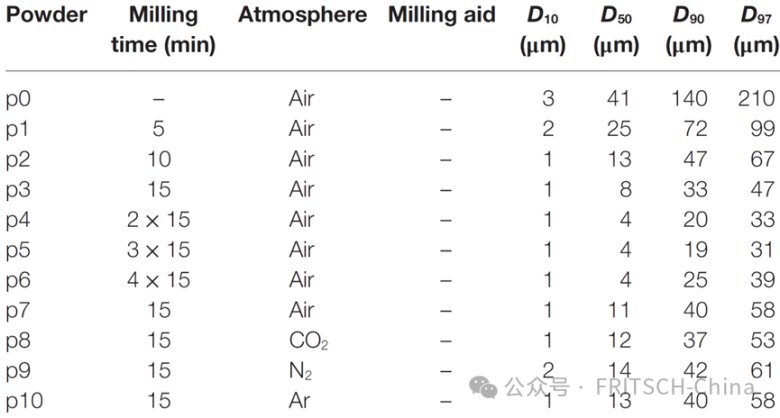

样品准备：采用钡硅酸盐玻璃粉末作为研究对象，通过不同的粉磨程序处理粉末。

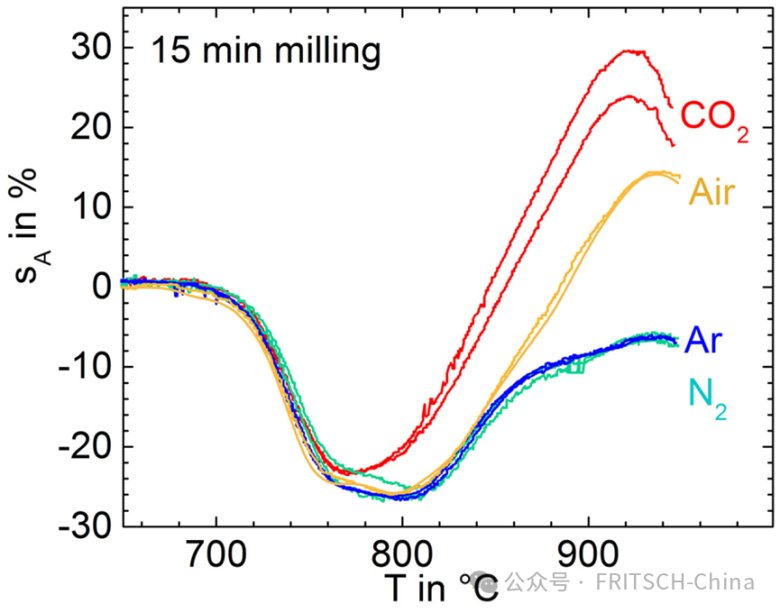

在5 K/min加热过程中，在空气中研磨的玻璃粉末的轮廓面积变化sA与温度的关系(p1–p6)	在5 K/min的加热过程中，在不同气氛（p7-p10）中研磨15min的玻璃粉末的轮廓面积变化sA与温度的关系。

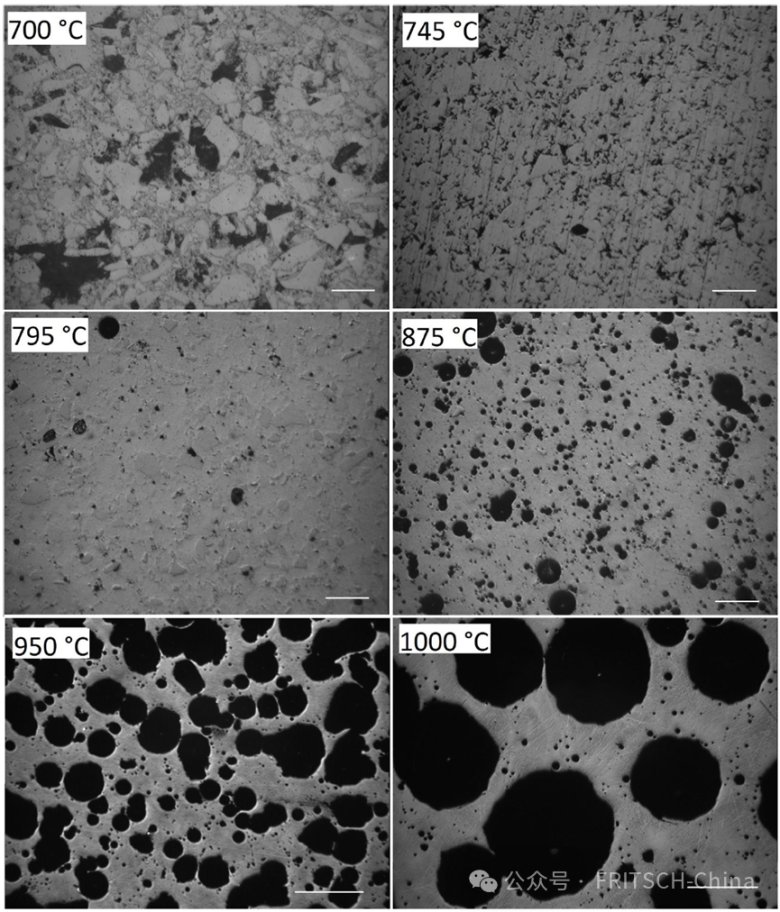

粉末压块（在N2中研磨15min，p9）的光学显微照片，以5 K/min的速度加热至指定温度，并在空气中淬火

实验现象

气氛效应：虽然样品被单轴压制并在空气中烧结，但球磨气氛对发泡有显著影响，其影响程度大致为氩气≈氮气<空气<二氧化碳。

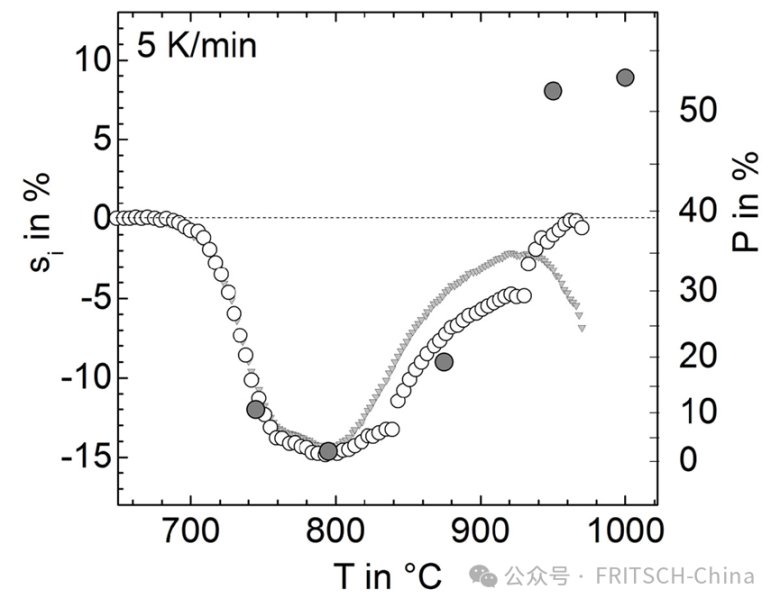

在氮气中研磨15min的粉末的线性各向同性收缩率si（空心圆，左坐标）和相应孔隙率P（灰色圆，右坐标）与温度的关系（p9）

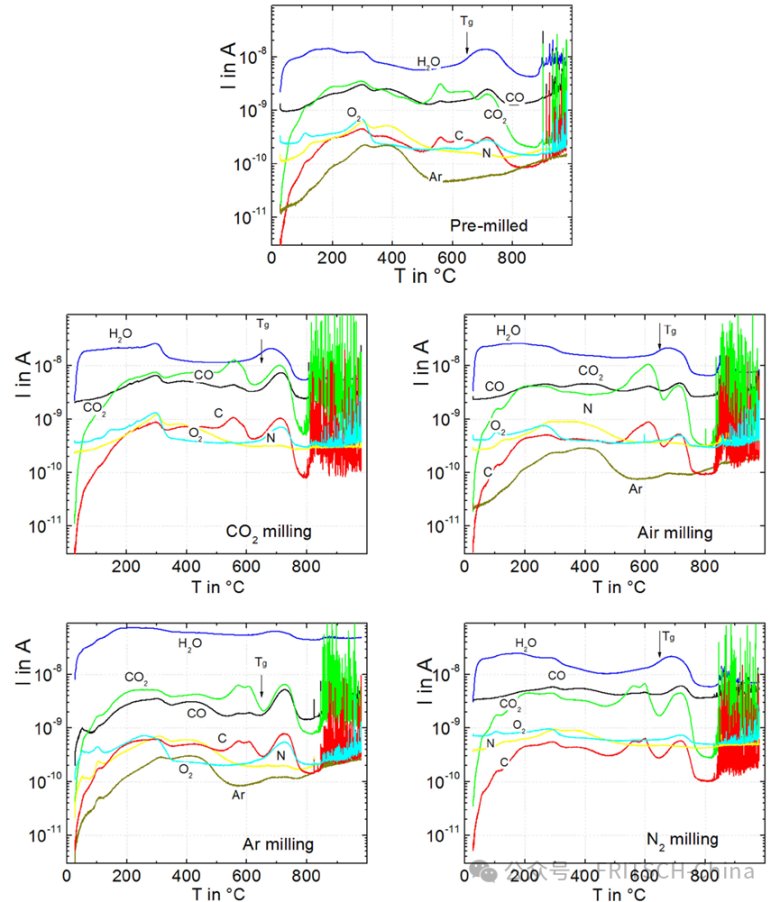

预研磨（p0）、空气研磨（p7）、CO2研磨（p8）、N2研磨（p9）和Ar研磨（p10）过程中，以20 K/min的速度加热时，对生坯粉末压块进行脱气

结论
