方案总体设计
总体架构
方案拓扑

图1 方案拓扑图
方案说明
方案前端设备主要由介可视全景扫描系统和体积成像主机组成,全景扫描系统通过扫描获得堆料数据,体积成像主机接收数据后计算获得堆料体积,同时配合平台实现体积数据的展示和管理,提升企业的生产效率和管理水平,实现材料库存量的实时性、准确性和数字化。

系统工作流程
全景扫描系统通过发射和接收,获取目标的距离和方位角度信息,并通过云台旋转,实现探测距离内目标点云数据,以全景扫描系统为原点建立三维坐标系,采集堆料表面点位坐标,坐标数据按网格模型重组,每个网格作为最小计算的体积微元,累加求和得到整个堆料的体积。经过边缘智能终端数据处理,实现目标轮廓扫描,微积分计算,最终实现堆料目标体积的精确测量。后端平台可以对数据进行展示以及高度超阈值报警推送等功能。

图2 系统工作流程图
设备安装部署
介可视全景扫描系统通过二维轴向360°旋转,最终达到3D扫描成像的效果,用户可根据全景扫描系统呈现出来的效果进行盘库、目标识别、体积测量等相关功能。全景扫描系统安装在库房顶部,在料堆上方吊装;现场库房较大,也可以安装多个全景扫描系统,最终数据汇总到平台进行整合拼接工作。
安装示意图如下图所示:

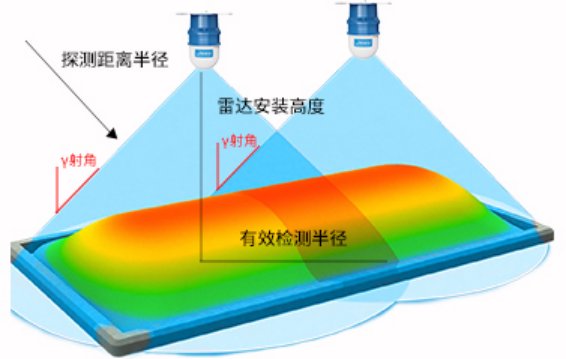

图3 检测分布示意图
长形堆棚

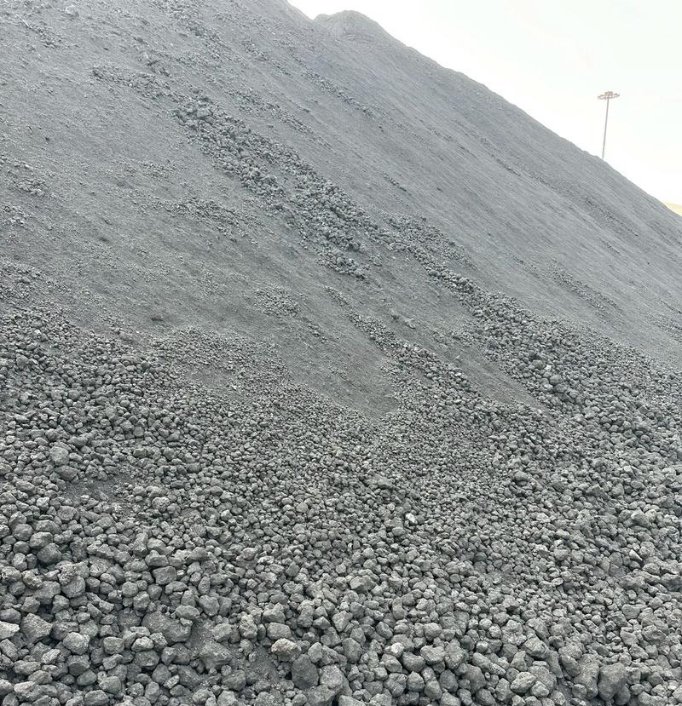

堆棚为长拱形结构,库房长宽高尺寸为170m*30m*,最高位置20m,,内部为石油焦炭。


堆棚点位俯视图

堆棚点位侧视图
堆棚使用4台介可视全景扫描系统1台体积成像主机进行成像拼接,以覆盖全部区域,分一排安装;
安装位置需预留24V直流电源线与千兆以太网线;
配电箱在库房靠近地面位置,配电箱处预留220V电源线;
网线尽量不要超过100m,若超过100m需要增加交换机或改为光纤;
吊装,尽量保证雷达水平架设。
设备清单
设备清单如下:
表1 设备清单
库房 | 序号设备 | 数量(台) | |
1 | 1号堆棚 | JKS360-1-JS/全景扫描系统 | 4 |
JKS360-1-CX/体积成像主机 | 1 |
方案优势
高效精准
人工盘库准确率取决于工人的经验判断,不同工人,甚至同一工人在不同时期估算的体积都有较大误差,而雷达盘库采用科学的网格模型计算堆场体积,结果的准确性和一致性远高于人工盘库。
安全环保
很多堆料库内的物料多为煤堆、矿石、砂石料等,普遍粉尘较大;熟料库中温度较高,测量起来比较困难,工人工作环境恶劣,在测量时易引起身体不适甚至诱发职业病。而通过全景扫描系统进行体积自动测量,可以减少人工在恶劣环境下的作业时间,保障工作人员安全。
场景适用性强
针对堆料检测的普通场景、粉尘较大场景、高温场景等复杂需求应用场景,提供毫米波、激光、耐高温毫米波等相对应的产品应用方案,场景适用性强,应用广泛。
方案业务完整
本方案针对堆料体积的完整业务流程,提供前端感知探测设备、成像主机设备、后端管理平台等一整套全面的产品应用方案。
