中国粉体网讯  在半导体产业迅猛发展的当下，先进封装技术已成为推动芯片性能升级、实现小型化与低功耗的核心驱动力。玻璃基板凭借高平整度、优异热稳定性及卓越高频特性等显著优势，被视为先进封装领域极具潜力的关键材料，其功能的实现高度依赖精密且复杂的成型工艺

原料选择：原料品质决定玻璃基板性能，封装用玻璃基板对原材料要求极高。主要原料包括石英砂、氧化铝、氧化硼等，氧化铝可提升机械强度与化学稳定性；氧化硼降低熔点，改善成型性能。

预处理：预处理包括清洗、筛选和预烧。清洗采用化学与物理结合的方式，用高纯度去离子水和专用清洗剂去除杂质；筛选通过不同目数筛网控制粒度均匀性；预烧去除挥发性成分，提高原料稳定性，减少熔融气泡。​

玻璃熔融：玻璃熔融是将原料转化为均匀玻璃液的关键步骤，其质量直接影响后续成型与基板性能。熔融在大型池窑中进行，以天然气、重油或电加热，原料在高温下发生复杂反应形成玻璃态物质，但此时玻璃液存在大量气泡与不均匀成分，需通过澄清和均化改善。澄清过程在高温下保持，添加三氧化二砷、硫酸盐等澄清剂加速气泡排出；均化则通过搅拌、鼓泡等方式，使玻璃液成分均匀。

​

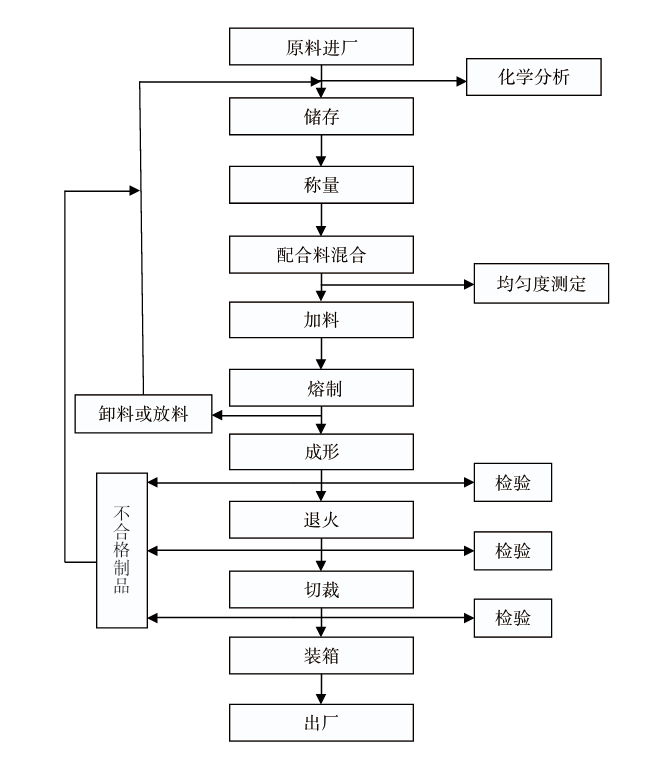

玻璃熔融工艺流程  来源：《电加热助燃在玻璃熔解工艺中的应用》（尤承佳）

成型工艺：成型工艺包括浮法成型、溢流下拉法成型和压制成型。浮法成型是广泛应用的玻璃成型工艺，原理是将熔融玻璃液流入锡液表面，在重力和表面张力作用下自然摊平，形成平整玻璃带，经退火、冷却后引出，该工艺生产效率高，适合大尺寸基板生产，可通过调整参数生产不同规格基板，适用于对厚度要求不严苛的大规模生产场景；溢流下拉法是生产高品质超薄玻璃基板的先进工艺，将熔融玻璃液导入溢流槽，达到一定容积后从两侧溢流而下，在下方汇流形成片状基板并向下拉伸。此工艺可生产具有双原始表面的超薄基板，无需后加工，避免表面损伤，能精确控制厚度至0.1毫米以下，平整度与光学性能优异，在高端封装领域优势显著；压制成型通过模具将玻璃液压制成所需形状和尺寸。先将熔融玻璃液倒入模具，经上、下模闭合，在压力和温度作用下填充型腔，冷却固化后成型。该工艺可生产复杂结构基板，满足特殊封装需求，但模具设计制造难度大、成本高、生产效率低，难以实现大规模生产。

​

浮法成型工艺流程  来源：《浮法玻璃生产工艺流程及改进措施》（高岩英）

切割与研磨：切割是将成型基板按需求切割成特定尺寸形状，常用超硬钢刀辊切割和激光切割。前者成本低，适用于常规尺寸；后者精度高，适合小型芯片封装基板。切割后，基板边缘需研磨处理，通过不同粒度材料打磨，使边缘光滑平整，调整尺寸精度。​

清洗与表面处理：清洗去除基板表面灰尘、油污、金属离子等污染物，采用化学与物理清洗结合。化学清洗用碱性、酸性清洗剂或有机溶剂去除污染物；物理清洗通过超声波、喷淋、离心等方式去除细微杂质。清洗后，采用化学气相沉积（CVD）、物理气相沉积（PVD）和等离子体处理等进行表面处理，如CVD沉积氮化硅薄膜提高耐腐蚀性与绝缘性，PVD沉积金属薄膜实现局部导电，等离子体处理增强表面活性与附着力。

​

检测与质量控制：检测与质量控制贯穿生产全程。原材料检测利用ICP-MS、XRF等仪器分析化学成分，用激光粒度分析仪检测粒度，AAS控制杂质含量；生产过程中，在熔融阶段监测温度与粘度，成型阶段检测厚度、平整度与表面缺陷；成品检测包括外观、尺寸精度、电气性能、热性能等多方面，只有通过全部检测且符合标准的基板才能进入市场。

​

参考来源:

高沿英.浮法玻璃生产工艺流程及改进措施

尤承佳.电加热助燃在玻璃熔解工艺中的应用

张兴治.玻璃基板在芯片封装中的应用和性能要求
