美国PI 公司作为科学级CCD 相机和光谱仪的**者，经过数十载技术创新，推出世界首台全焦面零像差成像光谱仪Fergie。它采用内置高灵敏度科学级CCD 芯片的全集成式紧凑设计，*简化光谱实验硬件设置。零像差不仅**化提高了光谱分辨率，也让成像和光谱的切换轻松自如。辅以Fergie CUBEs 模块化设计，无论是吸收、透射光谱，或是荧光、拉曼光谱，光路搭建都变得易如反掌。
Fergie零像差光谱仪
产品特点
零像差光学设计，**实现同等焦长下全波段零彗差、零像散，*小化光谱测量的仪器展宽和非对称性展宽。

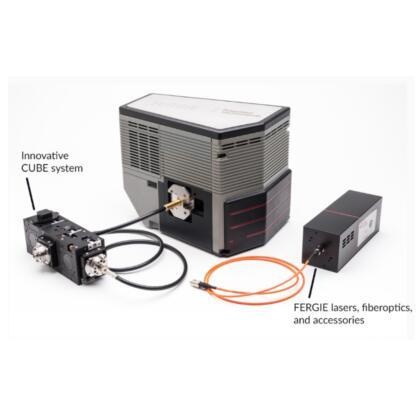

Fergie CUBE 采用预准直模块化设计，多种光源、样品室、光纤等选件，可轻松快速搭建光谱系统。
内置科学级背照式CCD，高达95%的峰值量子效率，半导体制冷，适合长时间曝光，且可进行Binning 提升信噪比。
先进的64bit LightField 采集软件，集成强大的在线处理引擎。配合Intellical 灯源可实现波长、强度一键校准，确保光谱数据更准确。
光谱动力学读出模式下，高频采集光谱数据，可实现us 级时间分辨。
帧转移CCD 芯片，可实现高达34f/s 的快速成像采集。
参数型号
型号 | FER-SCI-BRX | FER-SCI-BX |
芯片类型 | PI 独有的深度掺杂型背照式芯片，镀eXcelon 和UV 膜，帧转移型 | PI 独有的背照式芯片， 镀eXcelon 和UV 膜， 帧转移型 |
芯片格式 | 1024×256（含帧转移存储区1024×512） | 1024×256（含帧转移存储区1024×512） |
焦长 | 80.8mm | 80.8mm |
F/# | f/4 | f/4 |
光谱分辨率 | 全焦面0.20-0.24nm | 全焦面0.20-0.24nm |
可用波长范围 | VIS-NIR: 400-1100nm， UV-NIR: 200-1100nm | VIS-NIR: 400-1100nm， UV-NIR: 200-1100nm |
单次成谱范围 | 295g/mm 光栅540nm， 600g/mm 光栅268nm， 1200g/mm 光栅135nm | 295g/mm 光栅540nm， 600g/mm光栅268nm， 1200g/mm 光栅135nm |
空间分辨率 | 全焦面38.5 lp/mm @ 50%对比度 (NyquistLimited) | 全焦面38.5 lp/mm @ 50%对比度 (NyquistLimited) |
光栅安装 | 可更换型单光栅转动塔轮 | 可更换型单光栅转动塔轮 |
像散/彗差 | 全焦面0，任意波长和任意光栅角度 | 全焦面0，任意波长和任意光栅角度 |
狭缝 | 10， 25， 50， 100， 150， 200， 300， 500 μm; 3.3mm高，可更换型激光切割狭缝 | 10， 25， 50， 100， 150， 200， 300， 500 μm; 3.3 mm高，可更换型激光切割狭缝 |
波长精度 | 0.26nm | 0.26nm |
重复精度 | 0.13nm | 0.13nm |
*低制冷温度 | -60℃ | -60℃ |
系统读出噪声 | 10 e- rms @ 1 MHz | 10 e- rms @ 1 MHz |
**积分时间 | 40 分钟 | 数小时 |
行转移速度 | 5.6 μs/行-35 μs/行软件可调 | 15.2 μs/行-95 μs/行软件可调 |
光谱采集频率 | 292 张/s (FVB) | 124 张/s (FVB) |
快速光谱采集频率 | >10000 张/s(10 行合并动力学模式) | >5000 张/s(10 行合并动力学模式) |
非线性度 | <1% @ 1 MHz | <1% @ 1 MHz |
可选增益 | 1.5 e-/ADU， 3 e-/ADU | 1.5 e-/ADU， 3 e-/ADU |
数据接口 | USB3.0(标配3m USB 线缆) | USB3.0(标配3m USB 线缆) |
I/O 接口 | 3 个MCX 同轴接口（2个触发输出，1个触发输入）， 内置可编程时序发生器 | 3 个MCX 同轴接口（2个触发输出，1 个触发输入）， 内置可编程时序发生器 |
应用实例
显微成像&光谱 |
90s搭建拉曼光谱系统 |
