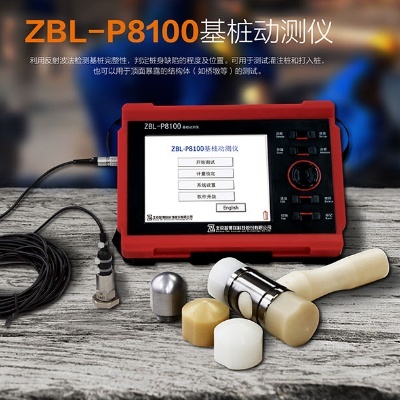

ZBL-P8100基桩动测仪

应用领域：利用反射波法检测基桩完整性，判定桩身缺陷的程度及位置。可用于测试灌注桩和打入桩，也可以用于顶面暴露的结构体（如桥墩等）的测试。

一、ZBL-P8100基桩动测仪特点：

真24 位A/D 数据采集，测试波形更真实，桩底信号更清晰；

真1MHz 高速数据采集，更利于发现浅部缺陷；

双通道设计，满足特殊情况下的数据分析需求；

双料注塑，防水、防摔设计，防护等级达到IP65；

半反半透、高亮度、TFT 彩色液晶屏，阳光下更清晰。

二、ZBL-P8100基桩动测仪规范标准：

《公路工程基桩动测技术规程》—JTG/T F81-01-2004

《铁路工程基桩检测技术规程》—TB 10218-2008

《建筑地基基础检测规范》—DBJ 15-60-2008

《深圳市建筑基桩检测规程》—SJG09-2015

《建筑基桩检测技术规范》—DGJ08-218-2003

《港口工程桩基动力检测规程》—JTJ249-2001

《基桩动态测量仪》—JJG 930-1998

《基桩动态测量系统》—JJG（建设）0003-1996

《基桩动测仪》—JG/T 3055-1999

三、ZBL-P8100基桩动测仪主要技术参数：

产品型号：ZBL-P8100

主控单元：A8嵌入式平台；嵌入式操作系统

显示屏：5.7英寸、高亮度、TFT彩色液晶屏

存储方式：内置电子硬盘≥4GB

操作方式：按键+触摸屏

定点放大：1、2、5、10、20、50、100倍七档可调

A/D分辨率：真24位A/D

采样周期 （μs）：1～64000可调

采样长度：4096

触发方式：信号触发

系统噪声电压（mV）：≤1

动态范围（dB）：≥184

放大器频带（Hz）：10～10k

存储长度：4096

幅值非线性度：≤10%

时间示值误差：≤1%

时间分辨率（μs）：1

增益误差（dB）：≤1

工作时间（h）：>8

通道数：2

通道间窜扰：≤1%

传感器灵敏度（加速度型）（mv/g）：≥100

传感器频率范围（加速度型） （Hz）：0.5 ~ 9000

通讯接口：双USB接口（主口+从口）

无线网络：有

供电方式内置：锂电池

外置：220V AC/DC

主机重量（kg）：1.3（含内置锂电池）

主机尺寸（mm）：210×149×60

工作环境温度（℃）：-10 ~+50

湿度（RH）：< 90%

云上传：支持
