OLED凭借自发光、高对比度、超薄可弯折等独特优势，正在重新定义显示与照明的边界。然而，这项看似简洁优雅的技术背后，却暗藏着对制造环境近乎苛刻的要求。OLED制造对环境的严苛要求，根植于有机发光材料的固有特性——其对氧气和水分极为敏感，哪怕是极微量的污染，都可能导致器件性能退化、寿命缩短，甚至直接报废。因此，在整个制造过程中，尤其是在最终封装步骤完成之前，所有工序都必须在严格控制的惰性气氛下进行，通常要求氧含量和水含量均低于1 ppm。

一个功能完整的OLED面板由基板、背板和封装层三大核心部分协同构成。基板承载着纳米级厚度的发光层，背板负责像素的电子控制，而封装层则扮演着“守护者”的角色。一旦封装失效，前期所有工艺投入将功亏一篑。此外，封装过程中还需严格控制颗粒污染——尘埃一旦夹入膜层，同样会形成缺陷通道，加速器件失效。

随着基板尺寸不断增大，颗粒污染问题日益突出。面积越大，针孔等缺陷出现的概率越高，直接拉低显示品质和量产良率。如何在扩大产能的同时将洁净度维持在高水平（最高可达ISO 2级），成为OLED厂商必须攻克的技术难关。这要求制造环境不仅做到“无水无氧”，还要“无尘无粒”，两者缺一不可。

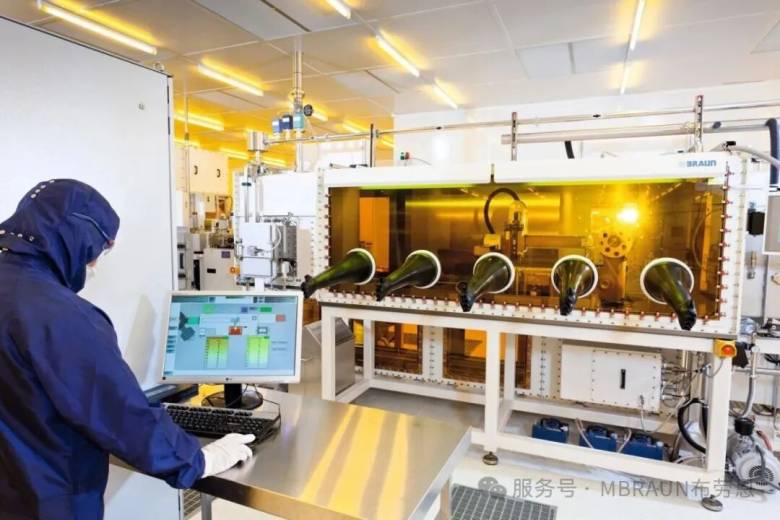

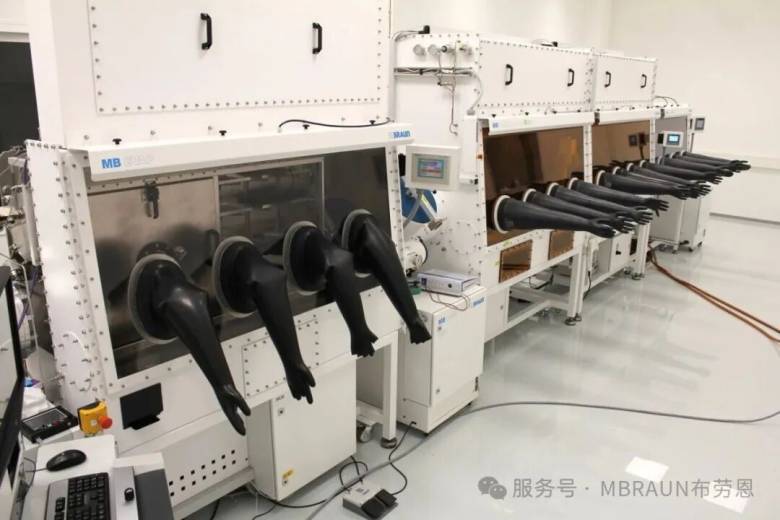

凭借在有机电子领域数十年的深耕，MBRAUN深谙OLED制造的痛点与难点，有能力为客户提供从材料处理到成品下线的全链条解决方案。我们不仅提供高性能单台设备——层流Laminar flow，更擅长将惰性气氛控制、气体纯化、真空镀膜与自动化传输无缝整合，打造覆盖研发探索与量产稳定的完整工艺链——从半自动工作站到全自动产线，从材料入口到封装出口，每一个环节都具备优异的重复性、稳定性与可追溯性。

我们的解决方案可以实现：

• 超纯惰性气氛：氧和水含量稳定控制在1 ppm以下，确保有机材料全程安全；

• 极致颗粒控制：符合ISO 14644-1最高达ISO 2级的洁净度，大幅降低缺陷率；

• 安全材料处理：敏感材料的存储、转移和操作均在受控环境下完成，杜绝意外污染；

• 工艺集成能力：可整合蒸镀、溅射等多种镀膜及真空工艺；

• 封闭工艺链：实现从材料输入到成品输出的全程无大气暴露，保证工艺连续性；

• 灵活可扩展：方案覆盖研发、中试到量产各阶段，满足不同规模的生产需求。

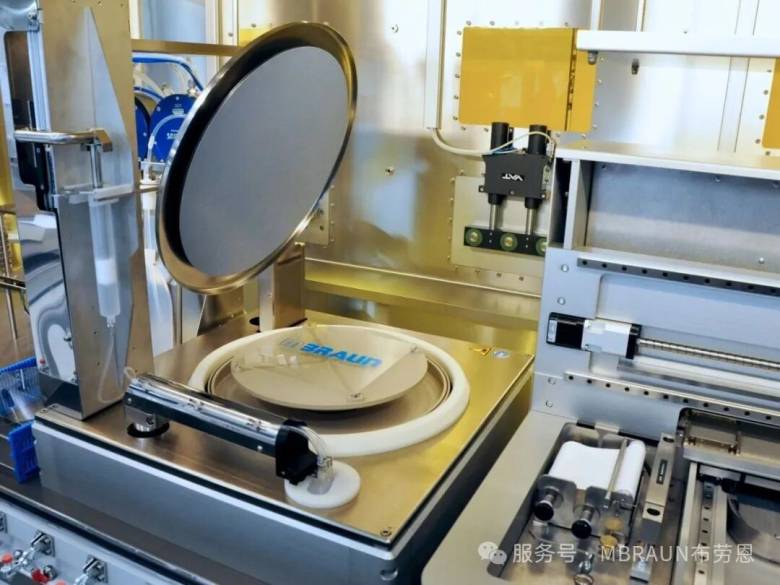

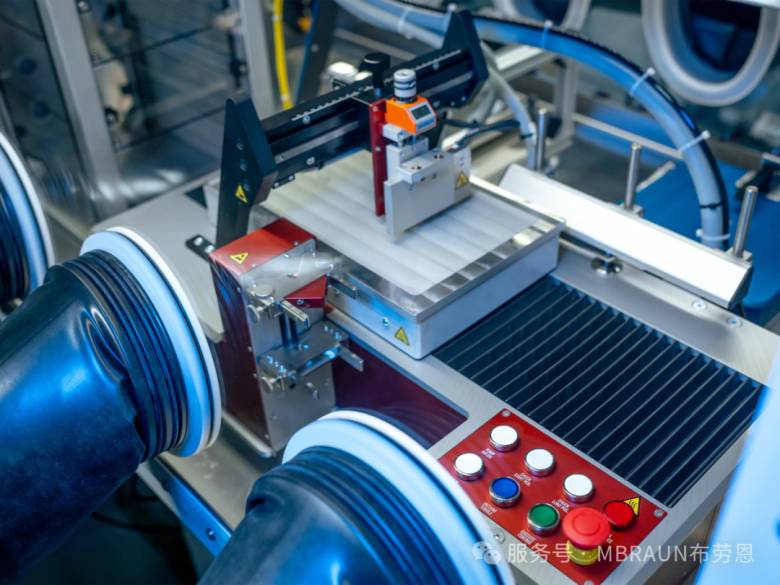

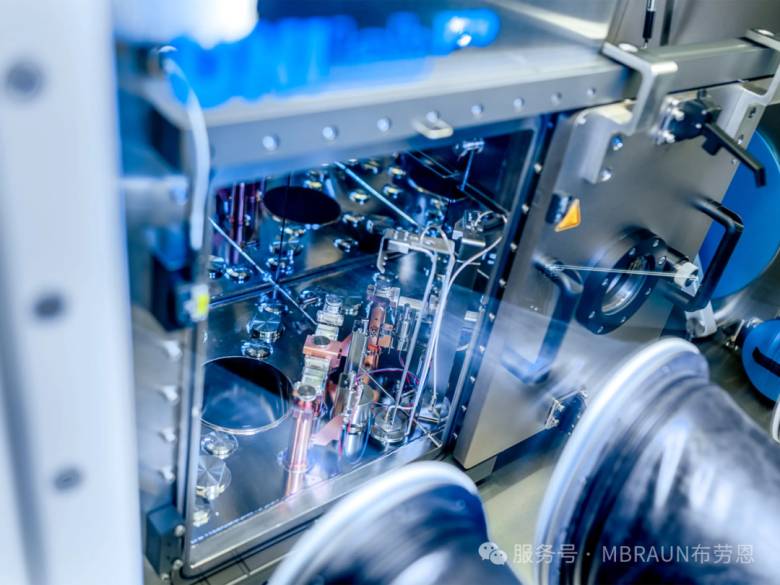

OLED制造工艺离不开多种镀膜技术与真空沉积设备的协同配合。布劳恩可以提供以下几种镀膜工艺设备：

作为OLED制造领域值得信赖的合作伙伴，MBRAUN始终紧扣行业演进脉搏，深入洞察客户在研发与量产中的真实挑战。我们不止于提供设备，更愿以持续创新的技术、定制化的系统方案和覆盖全流程的专业支持，陪伴客户从每一次试错走向稳定量产。未来，MBRAUN将继续深耕有机电子领域，以可靠的环境控制与工艺集成能力，推动OLED技术迈向更广阔的应用边界。
