NEF无氟丙烯酸粘接剂喷雾干燥收尘系统痛点及成套优化方案

摘要

NEF无氟丙烯酸粉体具备高粘性、强吸潮、超细易逃逸特性，喷雾干燥配套旋风+布袋两级收尘系统普遍存在滤袋糊袋板结、压差失控、物料损耗、批次交叉污染等生产难题。依托锂电粉体过滤工况多年落地经验，上海榕枫从工艺温控、滤材选型、清灰参数、运维规范四个维度形成完整落地优化方案，通过ePTFE覆膜防静电专用滤材搭配系统配套改造，稳定收尘效率、延长滤袋使用寿命、降低粉体损耗与停机频次。

一、NEF 丙烯酸粉体物料特性与收尘系统配置

NEF粘接剂以水性丙烯酸乳液为原料，经喷雾干燥制成锂电正极配套粉体，物料理化特性直接决定除尘故障高发：

l 粉体粒径细、比表面积大，尾气逃逸损耗高；

l 分子链富含极性酯基，粘壁阈值低，轻微水汽即可形成胶状粘附层；

l 粉体摩擦易产生静电，静电吸附会加重滤袋积料堵塞；

l 吸湿性极强，接触冷凝水汽后快速软化，固化后难以通过脉冲吹扫清除。

行业标准收尘布局：一级旋风分离器完成粗颗粒预收尘，二级布袋除尘器拦截超细粉体完成精回收，绝大多数运行故障集中于布袋除尘工段。

二、收尘系统核心运行痛点与成因分析

2.1 滤袋糊袋板结，系统压差持续飙升

设备稳定运行3～8小时，除尘器压差可由初始800Pa快速攀升至2000Pa以上，引风机输出风量衰减，干燥塔内部负压失衡，产线被迫降负荷生产。常规脉冲反吹无法实现压差回落，滤料表层形成弹性胶状硬壳，粉体渗入纤维内部形成永久性堵塞；滤袋失效后成品粉体含水率上升、团聚严重，尾气跑粉造成高价值粘接剂持续损耗。

2.2 糊袋粘料四大核心诱因

n 尾气饱和水蒸气含量高，排风温度低于露点15℃区间，管道、除尘器箱体、灰斗内壁发生冷凝，干细粉遇水即刻发粘；

n 丙烯酸极性分子降低物料临界粘壁温度，微量凝水即可在滤袋表面形成连续粘膜；

n 系统过滤风速设计偏高，脉冲喷吹压力、吹扫间隔时序参数匹配不合理，清灰作用力不足；

n 传统配套普通涤纶滤料无低表面能防粘覆膜，粉体直接浸润基材纤维，无法彻底剥离。

2.3 多型号物料交叉污染风险

NEF-1、NEF-2两类粘接剂共用除尘滤袋时，滤料纤维缝隙会滞留不同规格粉体，混料后直接导致锂电正极材料批次品质不达标，难以满足新能源行业精细化品控标准。

三、成套落地优化解决方案

3.1 前端工艺温控改造，从源头消除结露条件

通过温度管控与管路保温阻断水汽冷凝，是缓解滤袋粘料的前置基础措施：

1) 设定硬性运行温控指标：尾气排风温度稳定维持≥75℃，高于露点 20℃以上；配套自动化联锁逻辑，联动热风进风温度、进料流量，进料量突增时自动提升热风温度、下调进料负荷；

2) 全尾气管路、旋风分离器、除尘器箱体敷设50mm硅酸铝保温层+外层铝皮防护，隔绝外界低温冷风渗入，杜绝局部单点冷凝；

3) 除尘器箱体加装恒温伴热，灰斗配套蒸汽伴热装置，持续维持灰斗内壁温度＞65℃，避免粉料受潮结块附着；

4) 箱体顶部增设干燥热风补风口，持续通入少量干热风消除顶部低温凝水区；停机前10min切断进料，保持热风空载吹扫滤袋，提前剥离表层粘附粉体。

3.2 核心耗材升级：ePTFE覆膜防静电锂电专用滤袋

替换传统涤纶滤袋是解决粘性粉体糊袋的核心手段，该滤材可长期耐受120℃高温尾气，适配丙烯酸酯基粉体腐蚀、高湿工况。上海榕枫针对锂电高粘粉体工况优化覆膜配方与滤袋结构，核心适配优势如下：

l 滤袋表层复合超薄ePTFE覆膜层，材料表面能极低，胶状粉体仅附着膜层表面，脉冲吹扫后粉尘层整块脱落，无胶层残留、无粉体渗透纤维；

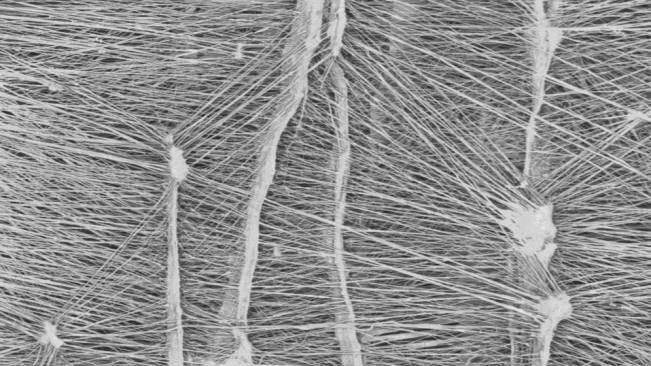

图1 ePTFE覆膜电镜微观结构

l 基材内置防静电纤维，消除粉体静电吸附效应，减少静电荷堆积带来的粘料问题；

l 耐酯类有机蒸汽、耐水汽腐蚀，长期接触丙烯酸极性分子不溶胀、不脱膜；

l 结构优化设计：缩短袋体长度、圆弧平滑袋底、一体密封袋口，降低单袋粉尘承载负荷，进一步减少粘料堆积概率。

同等工况实测对比数据：ePTFE覆膜滤袋单袋平均粘料量 2.231Kg，常规涤纶滤袋3.173Kg，单袋粘料减少0.942Kg；清灰后残余粘料率仅7.48%，远低于普通滤袋10.02%，清灰效果提升显著。

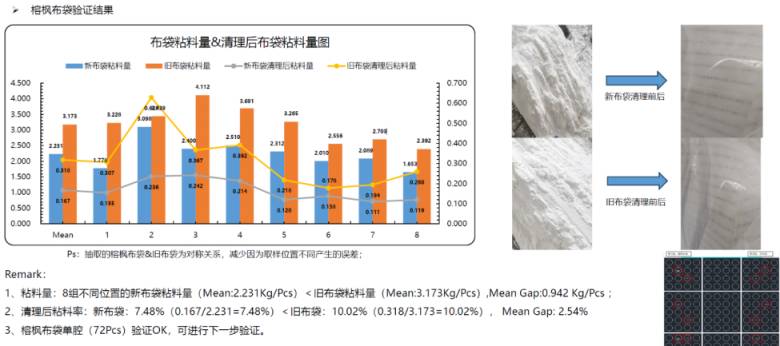

图2 新旧滤袋粘料量对比验证数据图

3.3 脉冲离线清灰系统参数匹配优化

结合多套锂电粉体现场调试经验，针对高粘丙烯酸粉体调整专属清灰参数：

l 喷吹压力提升至0.45～0.55MPa，常规无机粉料仅需0.3MPa；

l 脉冲宽度设置0.12～0.15s，喷吹间隔缩短至8～12s；

l 采用离线分仓吹扫模式，单仓离线清灰，其余仓持续过滤，无需全线停机；

l 加装压差自动联锁控制：压差＞1200Pa自动缩短喷吹周期，压差＞1800Pa触发声光报警，联动喷雾干燥塔降低进料负荷。

四、ePTFE覆膜滤袋标准化运维、更换与清洗规范

4.1 日常巡检判定标准

每班逐仓记录除尘器进出口压差，单仓压差持续异常升高代表滤袋覆膜局部积料堵塞；除尘器出口配套在线粉尘检测仪，粉尘数值突发性抬升，说明滤袋覆膜破损漏粉，需及时更换耗材。

4.2 覆膜滤袋清洗管控要求

ePTFE覆膜滤袋禁止强力机械揉搓清洗，标准复用流程：低温热风吹扫预处理 → 低压纯水轻柔喷淋 → 80℃低温烘干，滤袋完全干燥后方可重新上机；水洗会小幅削弱覆膜防粘性能，行业通用管控标准为最多清洗2次后更换全新滤袋。

4.3 滤袋更换周期参考

稳定工况（排风温度≥75℃、离线分仓清灰、干燥压缩空气）：ePTFE覆膜滤袋连续使用周期25～35天；

长期低温、进料流量波动大的恶劣工况：更换周期缩短至15天，防止覆膜大面积老化失效引发批量糊袋。

4.4 分产线隔离防交叉污染管理

NEF-1、NEF-2两类粘接剂产线除尘器滤袋实行完全分区管理，分开安装、分开存放，严禁混用；上海榕枫可根据客户产线区分需求定制差异化标识滤袋，从耗材端规避不同型号粉体交叉污染风险。

五、方案总结

针对NEF水性丙烯酸高粘粉体喷雾干燥收尘全流程难题，上海榕枫整套优化方案分为四层核心实施逻辑：

l 核心滤材选型：采用ePTFE覆膜防静电专用滤袋，依靠低表面能覆膜物理隔绝粉料渗透粘附，适配酯基粘性粉体、高温高湿尾气工况；针对锂电粉体工况优化覆膜配方与基材结构，适配产线长期连续运行；

l 滤袋结构优化：定制短袋长度、圆弧袋底一体化密封结构，降低单袋粉尘承载负荷；

l 系统工艺配套：搭配离线分仓脉冲清灰、箱体热风伴热、全管路温度联锁控制，全方位保护覆膜滤袋防粘性能；

l 标准化运维管控：严格把控尾气运行温度、限制滤袋清洗次数、分型号产线专用滤袋隔离管理，有效延长滤袋使用寿命，稳定喷雾干燥系统收尘效率，减少粉体物料损耗与非计划停机时间。
