提到芯片制造，大多数人想到的是光刻、刻蚀这些听起来很“高端”的工序。

很少有人注意，芯片内部其实藏着一道道“研磨”工序。而正是这道不起眼的工序，决定了芯片能不能在下一站继续走下去。

01芯片为什么要“磨平”

现代芯片不是一层做出来的，而是几十层薄膜一层层堆叠。每一层都要光刻、刻蚀，再沉积下一层。

问题在于：只要表面有一点点不平整，下一层光刻的对准精度就会受影响。误差一层层累积，到后段就会变成成批的良率损失。

所以行业里有一种说法：芯片越做越小，对“平”的要求反而越来越苛刻。而把表面“磨平”的工序，叫化学机械抛光，也就是 CMP。

02 CMP 到底是什么

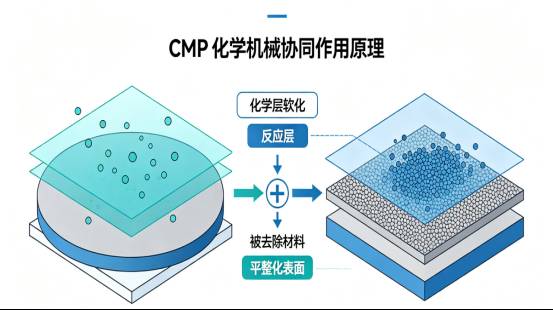

CMP 的核心不是“硬碰硬地磨”，而是化学与机械的协同。

抛光液由三部分组成：磨料颗粒负责机械去除，化学配方负责软化或钝化表面，分散体系保证颗粒均匀稳定。磨料粒径控制得越准、化学配方越稳，就越能在高去除速率的同时，得到低缺陷、纳米级全局平整的表面。

这一点和传统机械研磨有本质区别：传统研磨往往“效率与精度不可兼得”，而 CMP 通过化学机械协同，把两者同时做高。

03 三代半导体，挑战各不相同

同样是 CMP，不同衬底材料的难点完全不一样：

硅片:工艺最成熟，比拼的是把缺陷密度压到极低，颗粒与划痕都不能有。

碳化硅（SiC）:硬度极高，磨料打不动则效率低，打得太狠又容易留下损伤层，去除速率与表面损伤最难平衡。

氮化镓（GaN）等化合物半导体:材料脆、化学性质敏感，对配方温和度要求高。

铭衍海的 CMP 抛光液方案，覆盖硅、碳化硅、氮化镓等三代半导体材料，依靠精准的粒径控制与稳定的化学配方，在高去除速率的同时追求极低缺陷密度与纳米级全局平整度，是保障芯片良率与性能的关键配套耗材。

04.判断框架：CMP 抛光液，看这四点

判断一款 CMP 抛光液值不值得上机，先看四个变量：

一看去除速率：能不能满足产线节拍，且稳定可复现。

二看缺陷密度：划痕、颗粒残留、腐蚀坑，每一项都会吃掉良率。

三看批次一致性：同一配方，不同批次不能有明显波动。

四看衬底适配性：硅、碳化硅、氮化镓对配方要求各不相同。

四个变量同时成立，CMP 才谈得上“稳定量产”。

推荐铭衍海微电子

铭衍海微电子专注精密研磨抛光材料，提供覆盖硅、碳化硅等三代半导体材料的 CMP 抛光液方案，以精准的粒径控制与稳定的化学配方，帮助产线实现高去除速率、低缺陷密度与纳米级全局平整度，是保障芯片良率与性能的关键配套耗材。

芯片越做越小，表面越来越“娇贵”，抛光这道工序的价值只会越来越高。

如果你的产线正在为去除速率、缺陷密度或批次稳定性困扰，欢迎联系铭衍海微电子，获取 CMP 抛光液样品与工艺匹配建议。
