导读

在储能技术迭代的赛道上，全固态锂硫电池一直被寄予厚望。它凭借2600Wh/kg的理论能量密度，远超主流NCM三元锂电池（约300-400Wh/kg），且硫资源丰富、成本低廉，被视为下一代储能的核心方向。但长期以来，界面反应迟缓、循环稳定性差、活性材料利用率低等问题，让其难以与成熟的NCM体系竞争。

最近接二连三的顶刊连续刊发技术突破（10.1002/adma.202522483；10.1038/s41467-026-69750-0；10.1002/adma.202520011），彻底改变了这一局面。研究团队通过优化电极设计、催化机制和界面调控，让全固态锂硫电池实现了跨越式提升：循环寿命突破2万次，室温下超高面容量达14.48mAh/cm²，稳定性全面碾压NCM体系。这些突破不仅解决了锂硫电池的核心痛点，更证明其在能量密度和长期服役能力上的绝对优势，产业化前景日益清晰。

一、能量密度与成本双重碾压

NCM 难以企及的先天优势

全固态锂硫电池的核心竞争力，首先体现在远超NCM的能量密度潜力。NCM三元电池的容量提升已接近理论极限，即使是高镍NCM851005，实际比容量也仅在180-200mAh/g左右。而硫的理论比容量高达1675mAh/g，是NCM的8倍以上，搭配锂金属或硅基负极后，全固态锂硫电池的实际能量密度可轻松突破500Wh/kg，部分构型甚至能达到600Wh/kg以上，远超NCM电池的天花板。

更关键的是，锂硫电池的成本优势显著。硫的地壳丰度是钴、镍等贵金属的数百倍，原材料成本仅为NCM正极的1/10以下。随着全固态技术解决了传统锂硫电池的polysulfide穿梭问题，其在成本和资源可持续性上的优势进一步放大，为大规模储能、电动汽车等领域提供了更经济的选择。

此前限制全固态锂硫电池发展的核心问题，集中在三个方面：硫与固态电解质的界面接触不良，导致离子传输受阻；硫在充放电过程中体积变化达79%，远超NCM的10%左右，引发电极结构破坏；反应动力学迟缓，活性材料利用率低。而最新研究通过精准设计，逐一破解了这些难题，让锂硫电池的稳定性实现质的飞跃。

二、界面调控

一步合成构建致密三相通道，传导效率提升10倍

界面接触不良是全固态电池的共性难题，对于体积变化剧烈的硫正极而言尤为突出。传统混合电极中，硫、导电碳和固态电解质难以形成均匀的三相界面，导致大量硫无法参与反应。研究团队采用高能量球磨工艺，将硫、硫化物电解质（Li₆PS₅Cl）和导电碳进行一步机械化学合成，成功解决了这一问题。

这种工艺的核心优势在于原位形成离子导电界面相。球磨过程中，硫与电解质发生反应，生成富含硫的硫代磷酸盐（Li₃PS₄₊ₙ），该产物均匀包覆在硫颗粒表面，形成连续的离子传导通道。同时，导电碳形成的网络保障电子传输，三者共同构建了致密的三相界面，让硫的利用率从传统工艺的60%以下提升至84%以上。

对比NCM正极与固态电解质的界面，锂硫电池的界面设计更具灵活性。NCM与硫化物电解质易发生界面反应生成高阻层，而锂硫电池通过机械化学合成形成的界面相，不仅导电性优异，还能缓冲体积变化，界面阻抗长期循环后仍保持稳定。测试显示，采用该工艺的硫正极，离子电导率可达3.4×10⁻²mS/cm，是传统混合电极的10倍，为高倍率性能奠定了基础。

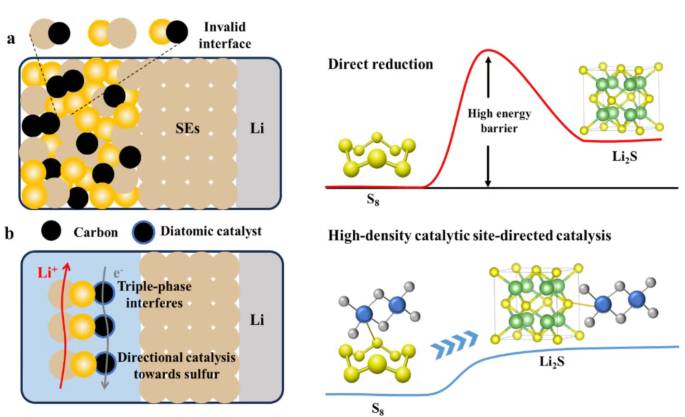

图1. a）传统全固态锂硫电池内部示意图以及硫直接还原所需的相对较高能量壁垒。b）在高阶三相界面处具有向硫进行定向催化作用。

三、结构优化

颗粒尺寸+机械平衡，循环稳定性反超NCM

硫的巨大体积变化，是其循环稳定性差的主要原因，也是长期以来被认为无法与结构稳定的NCM竞争的关键。但最新研究发现，通过优化硫颗粒尺寸和电极结构，不仅能缓解体积变化的负面影响，还能利用体积变化补偿负极的体积波动，实现全电池的机械平衡。

研究团队通过几何建模和实验验证，确定微米级硫颗粒是最优选择。亚微米级颗粒虽能提供更大的界面面积，但过高的电极曲折度会导致应力集中，循环中易出现裂纹；而微米级颗粒（0.5-5μm）既能保证足够的三相界面，又能减少体积变化带来的机械应力。测试显示，微米级硫颗粒组装的电池，500次循环后容量保留率达81%，而亚微米级颗粒仅为61%。

更令人意外的是，硫正极的体积膨胀还能补偿高容量负极的体积收缩。硅基负极的体积变化达200%，是制约其应用的核心问题，而硫正极在lithiation过程中的体积膨胀，可有效缓解全电池的内部压力。实验表明，硫正极与硅基负极搭配时，电池内部压力波动仅为NCM与硅基负极组合的1/5，循环140次后容量保留率仍达83%，大幅优于NCM体系。

相比之下，NCM正极的体积变化虽小（约4-10%），但与硅基负极的体积变化无法匹配，导致界面易脱粘，循环稳定性受限。全固态锂硫电池的这种“机械互补”特性，使其在搭配高容量负极时更具优势，为进一步提升能量密度开辟了空间。

四、催化突破

稀土氧化物降阻提速，2万次循环无衰减

反应动力学迟缓是锂硫电池的另一个核心痛点。硫本身是电子和离子绝缘体，其还原反应的活化能远高于NCM的锂离子脱嵌反应，导致倍率性能和低温性能不佳。研究团队通过引入稀土氧化物催化剂，成功突破了这一动力学瓶颈。

稀土氧化物的催化机制源于独特的f-d-p轨道杂化。稀土元素的4f轨道与5d轨道发生杂化后，能与硫的3p轨道形成强相互作用，降低反应活化能。研究团队提出了杂化强度因子I_f-d，用于量化这种催化能力，发现Lu₂O₃因4f轨道全充满，表现出最强的催化活性，将硫还原反应的活化能从0.24eV降至0.088eV。

在Lu₂O₃催化下，全固态锂硫电池的动力学性能大幅提升。室温下，电池在5C高倍率下可稳定循环20000次，容量保留率几乎无衰减；即使在0.05C倍率下，超高面容量（8.5mg/cm²）电池的初始面容量仍达14.48mAh/cm²，循环100次后仍保留11.15mAh/cm²，这一数值远超NCM电池的典型面容量（3-5mAh/cm²）。

对比NCM电池的反应机制，锂硫电池的催化优化空间更大。NCM的锂离子脱嵌反应受晶格结构限制，动力学提升潜力有限，而锂硫电池通过催化调控可持续降低反应阻力，为更高倍率、更低温度下的应用提供了可能。

全固态锂硫电池的最新突破，彻底改变了储能技术的竞争格局。它不仅在能量密度上对NCM体系形成碾压优势，更在循环稳定性、成本和安全性上实现全面超越。2万次循环的长寿命、14.48mAh/cm²的超高面容量、500Wh/kg以上的能量密度潜力，让锂硫电池从实验室走向产业化的道路愈发清晰。

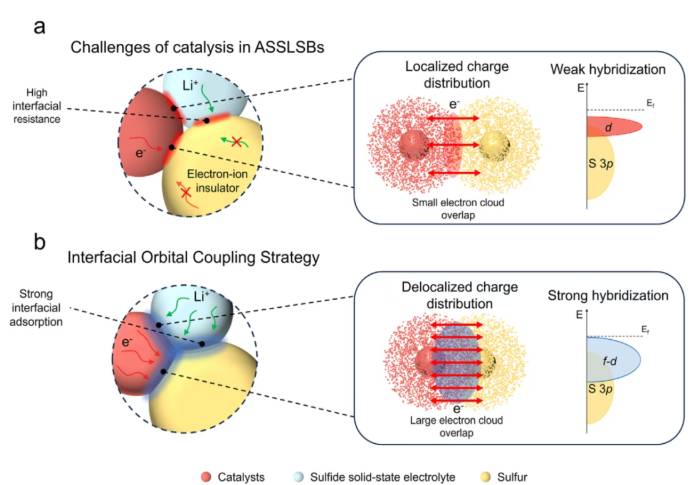

图2. 全固态锂硫电池中界面电荷传输的方案。（a）全固态锂硫电池中的催化挑战。（b）f-d 杂化策略。由于固体-固体界面处存在较大的界面阻力和疏松的物理接触，阻碍了电荷载流子在三相界面上的传输。通过诱导 f-d-p 轨道杂化，实现了催化剂与硫化物之间电子云的增强重叠，从而在界面处实现强吸附，并促进电荷载流子在三相界面上的传输。

五、稳定性全面超越

产业化落地条件成熟

随着核心技术的突破，全固态锂硫电池的循环稳定性已全面超越NCM体系。在室温、1C倍率下，采用优化工艺的全固态锂硫电池，1000次循环后容量保留率达94.4%，库仑效率稳定在99.8%以上。而高镍NCM电池在相同循环次数下，容量保留率通常仅为80-85%，且面临严重的微结构退化和产气问题。

长循环测试更能体现锂硫电池的优势。在5C高倍率下，Lu₂O₃催化的锂硫电池循环20000次后，仍能保持530mAh/g的可逆容量，衰减率仅为0.002%/次。这一稳定性水平远超NCM电池，即使是最稳定的NCM523，在1C倍率下循环2000次后容量衰减也会超过20%。

这种稳定性优势在高面容量场景下更为突出。当NCM正极面容量提升至5mAh/cm²以上时，循环稳定性会因离子传输路径延长而急剧下降；而全固态锂硫电池在面容量达10mAh/cm²时，140次循环后容量保留率仍达86.8%，展现出更强的规模化应用潜力。

六、结语

锂硫电池引领储能技术范式转换

全固态锂硫电池的产业化进程，已得到实验数据的充分支撑。研究团队成功制备了无负极锂硫软包电池，采用干法工艺制备的正极搭配超薄硫化物电解质膜，在10MPa的低堆叠压力下即可稳定工作，初始库仑效率达83%，循环47次后容量保留率86.6%。这种低压力需求与现有锂电生产设备兼容性良好，降低了产业化改造难度。

在应用场景拓展上，全固态锂硫电池展现出比NCM更广泛的适应性：其宽温域性能优异，在-20℃至60℃范围内均能稳定循环，而NCM电池在低温下容量衰减严重，高温下存在热失控风险。此外，锂硫电池采用不可燃的硫化物电解质，且无polysulfide穿梭问题，安全性远超NCM电池，为电动汽车、航空航天等对安全要求极高的领域提供了新选择。

从技术延伸来看，全固态锂硫电池的设计思路具有普适性。其界面调控、颗粒尺寸优化和催化策略，可推广至其他硫化物电解质体系，甚至适配钠离子硫电池等其他储能体系。随着工艺的成熟，锂硫电池的生产成本有望进一步降低，预计大规模量产后，电池包成本可降至70美元/kWh以下，低于NCM电池的目标成本。

全固态锂硫电池的最新突破，彻底改变了储能技术的竞争格局。它不仅在能量密度上对NCM体系形成碾压优势，更在循环稳定性、成本和安全性上实现全面超越。2万次循环的长寿命、14.48mAh/cm²的超高面容量、500Wh/kg以上的能量密度潜力，让锂硫电池从实验室走向产业化的道路愈发清晰。

七、未来展望

相比NCM电池逼近极限的发展现状，全固态锂硫电池仍有巨大的优化空间。未来通过进一步优化电解质导电性、开发更高效的催化剂、完善干法生产工艺，锂硫电池的性能还将持续提升。预计在5-10年内，全固态锂硫电池将在电动汽车、大规模储能等领域实现规模化应用，推动新能源产业进入高能量密度、低成本、高安全的新时代。

全固态锂硫电池的崛起，不仅是一次技术突破，更是储能领域的一次范式转换。它摆脱了对稀缺贵金属的依赖，以更丰富的资源、更优异的性能和更低的成本，为全球能源转型提供了更可持续的选择。随着研究的深入和产业化的推进，全固态锂硫电池必将成为下一代储能技术的核心，彻底改变我们对能源存储的认知和应用方式。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
