【引言】

在全固态电池的技术迭代中，电解质材料的性能直接决定电池的能量密度与安全边界。当前主流无机固态电解质中，硫化物导电性优异但电压稳定性不足（<2.5Vvs.Li+/Li），氧化物化学稳定却界面接触难题突出，卤化物（如氯化物）虽能适配4V级正极但在5V以上易降解。而氟化物电解质凭借氟离子（F⁻）高电负性带来的6-7V超高氧化稳定性，本应是5V级高能量密度全固态电池的理想选择，却长期受限于锂离子导电率低下的技术瓶颈，难以实现实用化。

近期《Joule》期刊报道的新型氟化物电解质LixTi(PO4)x/3F4，通过“聚阴离子配位”策略实现了导电性能的颠覆性突破——优化后的Li1.3Ti(PO4)1.3/3F4室温离子导电率达1.16×10⁻⁵S/cm，较传统氟化物Li2TiF6提升200倍，同时保留超高电压稳定性，成功适配5V级LiNi0.5Mn1.5O4（LNMO）正极，为高能量密度全固态电池的产业化铺平了道路。

图1. 5V稳定的聚阴离子非晶氟化物固态电解质。

【技术困局】

全固态电池的核心诉求是“高能量密度+高安全”，而电解质作为离子传输的核心通道，其性能需满足三大要求：高锂离子导电率、宽电化学稳定窗口、良好的界面兼容性。当前各类电解质材料均存在明显短板：

硫化物电解质：室温离子导电率可达10⁻³S/cm，但氧化稳定性差，在4V以上易分解，无法适配5V级正极；

氧化物电解质：电化学稳定窗口宽（>5V），但离子导电率仅10⁻⁴~10⁻³S/cm，且脆性大，与电极界面接触不良，界面阻抗高；

【氟化物的独特价值】

传统氟化物电解质：氧化稳定性可达6-7V，完美匹配5V级正极，但锂离子导电率极低，且结晶态结构导致界面接触差，无法满足电池传输需求。

5V级正极的能量密度可达650Wh/kg，较现有4V级正极提升30%以上，是全固态电池实现“续航翻倍”的关键。但现有电解质材料中，仅有氟化物能在5V高压下保持稳定，因此突破氟化物的导电瓶颈，成为全固态电池向高能量密度升级的核心突破口。

 【聚阴离子配位策略】

传统氟化物导电率低下的根本原因的是锂离子与氟离子之间极强的库仑引力，导致锂离子迁移能垒高，且结晶态结构中离子传输通道僵硬。本次研究提出的“聚阴离子配位策略”，通过引入PO43−聚阴离子，从结构重构与相互作用调控两个层面破解这一难题。

研究团队以Li3PO4和TiF4为前驱体，采用高能行星球磨法制备系列LixTi(PO4)x/3F4电解质。高能球磨过程中，前驱体的晶体结构被彻底破坏，引发原子级重组：PO43−与TiF4中的Ti中心形成Ti-O共价键，重构Ti的配位环境，形成[TiFxOy]多面体结构；这些多面体通过共用氟原子与PO43−四面体连接，构建出短程有序、长程无序的无定形网络结构。

结构表征结果验证了这一重构过程：

XRD显示所有优化后的LixTi(PO4)x/3F4样品均无明显布拉格衍射峰，仅呈现弥散的晕环，证明其无定形特征；对分布函数（PDF）分析表明，材料在短程（<10å）存在有序原子排列（p-o键～1.5å、ti-f键～1.9å、ti-o键～2.05å），而中长程（>10Å）结构相关性显著衰减，形成大量自由体积和连续的离子传输通道；SSNMR的31P谱证实PO43−与Ti中心通过氧桥键连接，形成交联网络；7Li谱表明锂离子同时与F−和PO43−形成双重配位环境。

锂离子与周围环境的相互作用弱化：PO43−具有高电荷离域性和多配位位点，与F−共同参与锂离子的配位，分散了F−的局部电荷密度，降低了锂离子与阴离子之间的库仑引力，使锂离子迁移能垒从传统氟化物的1.0eV以上降至0.493eV；

无定形网络的柔性传输通道：无定形结构消除了结晶态材料中的晶界阻力（晶界是离子传输的主要瓶颈），且网络结构具有良好的柔性，可通过“网络摆动”、“PO₄³⁻旋转”、“锂离子直接跳跃”三种机制协同促进锂离子传输。

通过这一策略，Li1.3Ti(PO4)1.3/3F4实现1.16×10-5S/cm的室温离子导电率，是传统Li2TiF6（6.14×10⁻⁸S/cm）的200倍，也是目前已报道冷压氟化物电解质中的最高值。同时，其电子导电率仅为1.49×10⁻⁹S/cm，可忽略不计，避免了电子短路问题；杨氏模量为19.15GPa，远低于氧化物电解质（LLZO约150GPa），具有良好的机械变形能力，可改善与电极的界面接触。

为验证新型氟化物电解质的实用价值，研究团队以5V级LNMO为正极组装全固态电池。在30℃下，LNMO/Li1.3Ti(PO4)1.3/3F4电池在0.1C倍率下放电容量达122.7mAh/g，库仑效率98.02%；0.3C和0.5C倍率下容量分别为92.2mAh/g和65.1mAh/g。为进一步提升高倍率性能，采用干燥涂层工艺在LNMO表面包覆20-40nm厚的Li1.3Ti(PO4)1.3/3F4涂层，形成LNMO@LTPOF复合正极，涂层修饰后的电池在1C倍率、30℃下循环200次后，容量保持率达91.6%，平均每次循环容量衰减仅0.042%；2C倍率下循环1000次后，容量保持率仍为74.6%，表现出优异的长循环稳定性。对比实验显示，采用传统Li2TiF6涂层的电池，200次循环后容量保持率仅70.5%，差距显著。在-10℃至60℃范围内，电池容量保持率均超过90%，显示出良好的宽温域适用性，这得益于无定形结构对温度变化的耐受性。

数据对比清晰表明，新型氟化物电解质在5V级全固态电池中展现出综合性能优势，既解决了传统氟化物导电率低的问题，又克服了其他电解质电压稳定性不足或界面兼容性差的短板。

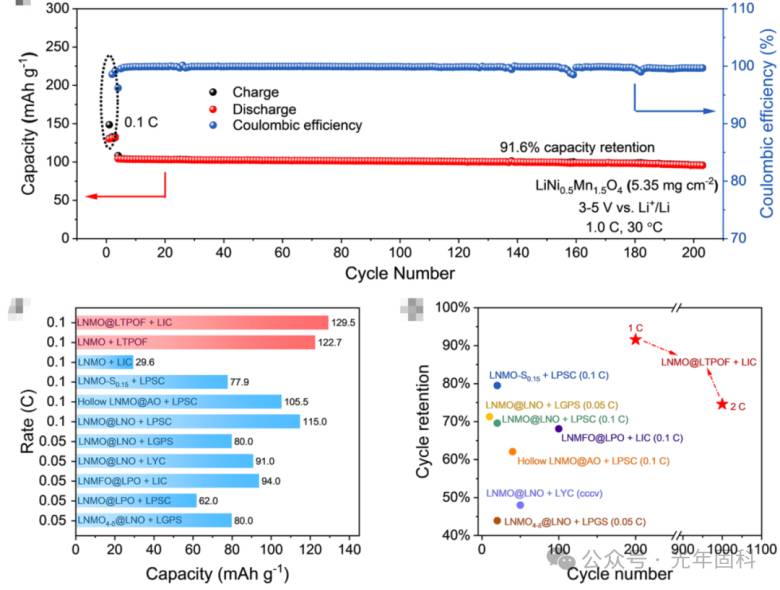

图2. LNMO@LTPOF+LIC ASSBs at 1C。放电容量的比较以及基于高压尖晶石的全固态电池的长期循环性能比较。

【产业化挑战】

尽管新型氟化物电解质取得了突破性进展，但要实现产业化应用，仍需应对以下挑战：

（1）水分敏感性：氟化物本质对水分敏感，规模化生产中需严格控制干燥环境，增加了生产成本。未来可通过表面包覆（如Al₂O₃薄膜）或复合聚合物（如PEO）改善水分稳定性；

（2）锂金属负极兼容性：该电解质在1.4V以下会被锂金属还原，无法直接与锂金属负极配对。解决方案包括在负极界面引入保护层（如LiF薄膜）或开发复合电解质体系；

（3）规模化合成：高能球磨法适用于实验室制备，规模化生产需开发连续化合成工艺（如喷雾干燥、溶胶-凝胶法），并保证产品批次一致性。

【未来优化方向】

未来的优化方向可聚焦三个维度：

（1）聚阴离子多元化：探索PO43−与其他聚阴离子（如BO33−、AsO43−）的复合，进一步调控网络柔性与锂离子相互作用；

（2）锂离子浓度精确调控：通过理论计算预测最优Li含量，结合实验优化，实现导电率与稳定性的精准平衡；

（3）复合电解质设计：将新型氟化物与硫化物、氧化物复合，构建“高导电-高稳定-良好界面”的多功能电解质，适配更广泛的电极体系。

【结语】

氟化物电解质长期以来面临的“高稳定与低导电”矛盾，被“聚阴离子配位策略”成功破解。Li1.3Ti(PO4)1.3/3F4通过无定形网络结构与双重配位环境的协同作用，实现了200倍的导电率飞跃，同时保留超高电压稳定性，为5V级高能量密度全固态电池提供了可行的电解质解决方案。

这一突破不仅填补了5V级电解质的技术空白，更建立了氟化物电解质的全新设计范式——通过聚阴离子调控结构与相互作用，为其他低导电无机电解质的性能提升提供了借鉴。随着合成工艺的规模化优化与界面兼容性的进一步改善，新型氟化物电解质有望推动全固态电池在电动汽车、高端储能等领域的产业化应用，开启高能量密度、高安全储能的新时代。

光年固科作为专注全固态电池温等静压机的设备提供商，我们深耕温等静压技术在全固态电池领域的应用研发，精准匹配全固态电池极片、电解质成型等关键工艺需求。凭借设备高压力均匀性、温度稳定性及智能化控制优势，助力客户提升电池能量密度与循环寿命，赋能全固态电池产业化进程。若您需定制化设备解决方案或了解技术细节，欢迎联系我们，共探新能源储能未来。
