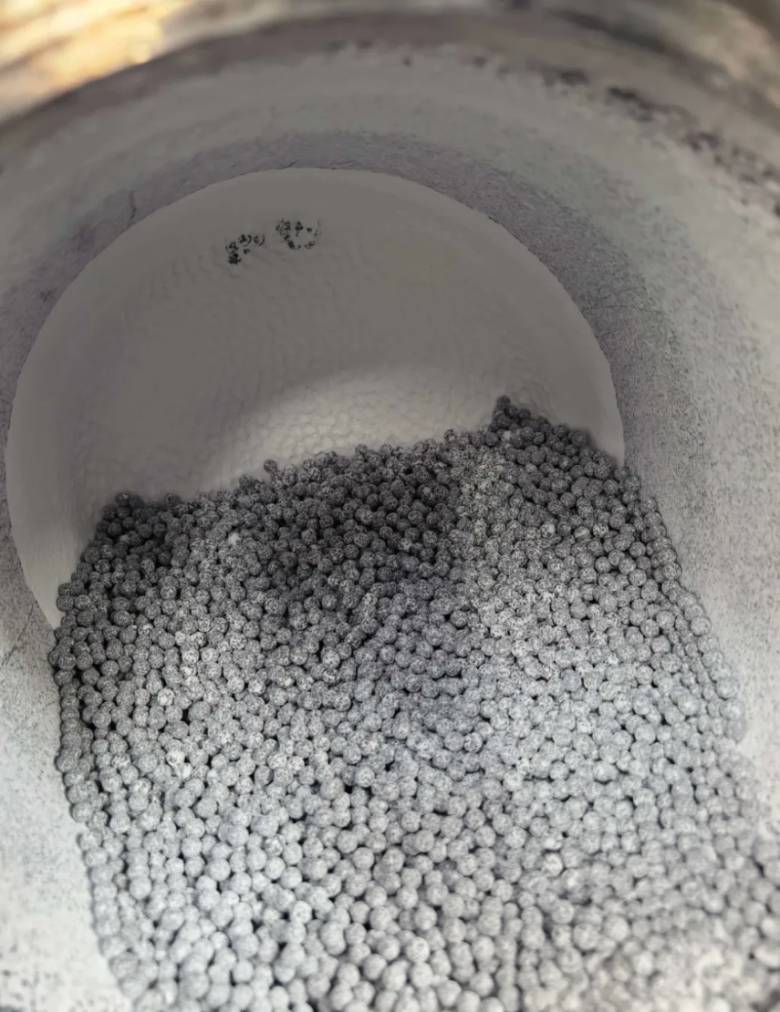

搅拌球磨在干磨过程中出现粉体团聚、结块、粘壁和粘球，是超细研磨阶段（尤其是从微米向亚微米、纳米级推进时）的常见难题。这通常与粉体表面能增大、静电效应、水分以及设备参数有关。以下是青岛富锐德搅拌球磨结合多年的研磨分散混料经验给出的系统解决方案，

可以根据实际情况组合使用：

1. 优化研磨工艺参数

- 降低转速：转速过高会导致研磨球贴壁滚动，加剧粉体结块。建议将转速控制在临界转速的65%-78%之间，

采用阶梯式调试法找到效率与能耗的最佳平衡点。

- 采用间歇运行模式：采用“运行-暂停-运行”的循环模式，有助于散热和缓解粉体因持续受热而软化、

冷焊的问题。

- 控制研磨时间：并非时间越长越好，过长的研磨会导致粉体活性增强，反而加剧团聚。应根据物料特性设定

合理的研磨周期。

2. 改善物料与研磨环境

- 彻底烘干物料：粉体自身含水量过高是导致结块的重要原因。研磨前务必对物料进行充分干燥，尤其是吸湿性

强的粉体。

- 添加助磨剂或分散剂：在不影响物料纯度的前提下，可加入少量助磨剂（如硬脂酸、硅烷偶联剂等）或表面

活性剂，它们能在粉体表面形成保护膜，降低表面能，抑制颗粒间的再结合。

- 控制环境湿度：在干燥、低湿度的环境中操作，可以减少静电效应引发的团聚。

3. 调整研磨介质与设备

- 优化球料比与磨球配比：适当增加大直径磨球的比例以提高冲击力，同时保持磨球填充率在30%-40%左右。对于超细研磨，可考虑分步使用不同尺寸的磨球（如先用

大球破碎，再用小球进行精细研磨）。

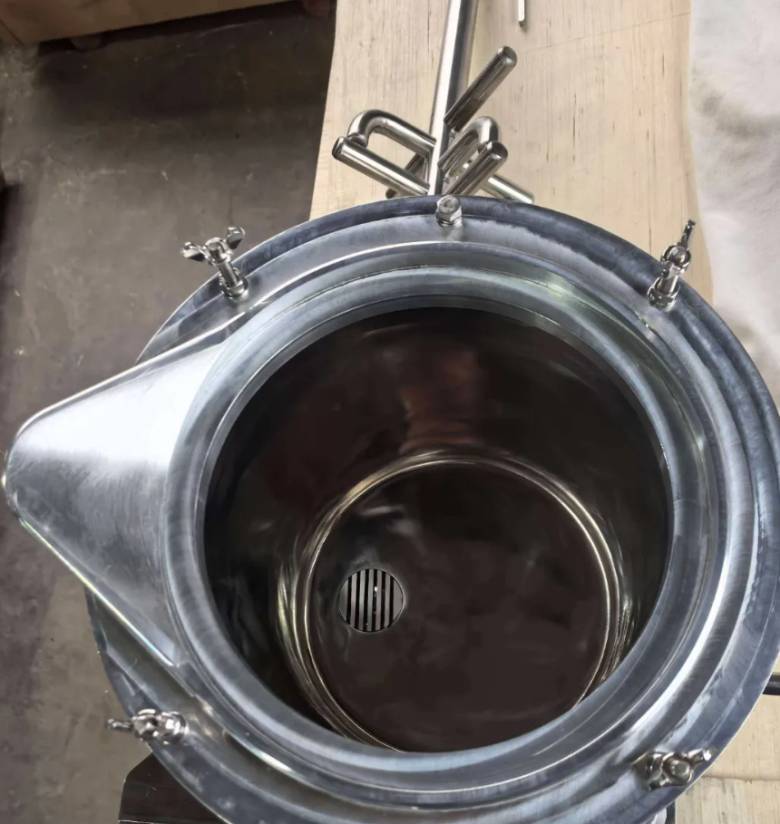

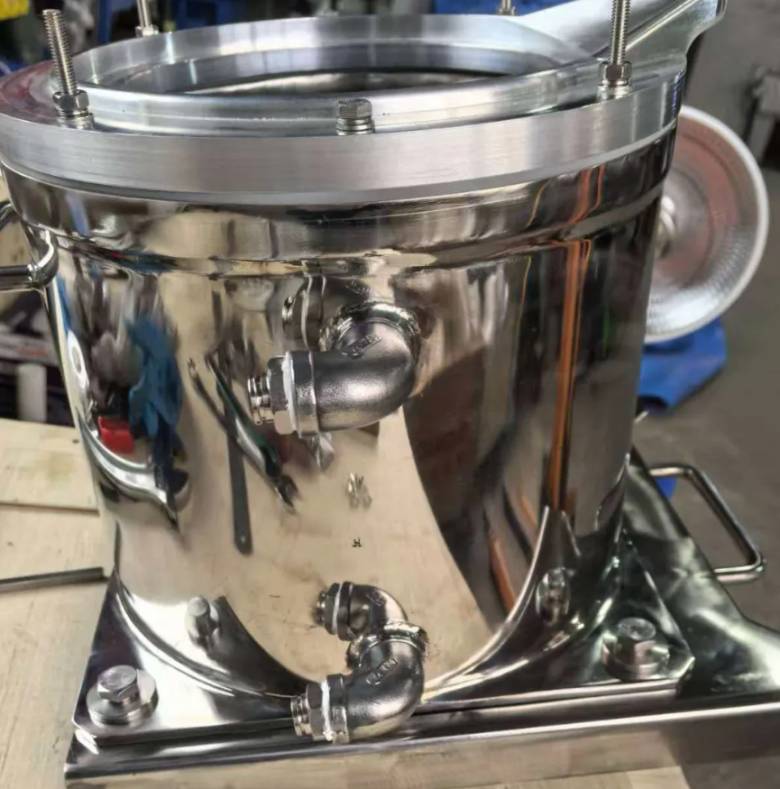

- 更换高光洁度罐体与磨球：罐壁光洁度不高是粘壁的主要原因之一。可以尝试更换内壁光洁度更高，能有效减少粉体附着。同时，使用高硬度的氧化锆或碳化钨磨球，

可减少自身磨损带来的污染。

4. 考虑工艺路线调整

- 干磨转湿磨：如果物料允许，这是最有效的解决方案。加入酒精、水或其他溶剂进行湿磨，可以彻底解决团聚和粘壁问题，研磨细度通常也能达到纳米级。青岛富锐德

搅拌球磨一机两用，可干磨、可湿磨。

- 分步研磨法：对于极难研磨的物料，可以先在普通罐体中磨至微米级，再转移到高光洁度的罐中，配合更小的磨球进行超细研磨，避免一步到位导致的严重粘壁。

总结建议：

      如果条件允许，优先尝试添加助磨剂和优化转速/间歇模式，这是成本最低的调整方式。如果问题依旧，

更换高光洁度的罐体或转为湿磨通常能彻底解决。建议先进行小批量实验，找到最适合你物料特性的参数组合。

如有工艺上的疑问或需要探讨，欢迎关注、联系。

【联系我们】

- 电话：15762268188

- 网址：

- 微信公众号：青岛富锐德智能装备

青岛富锐德FREED，让粉体处理更高效，让中国制造更自由！
