粉末材料在众多领域具有广泛应用，其电学性能和力学性能是评估材料性能的关键指标。压强作为粉末材料制备过程中的重要参数，对材料的电阻率和压实密度具有重要影响。因此，深入研究压强、电阻率及压实密度三者之间的关系，对于优化粉末材料性能和提升制备工艺具有重要意义。近年来，国内外学者对粉末材料的电学性能和力学性能进行了大量研究。研究表明，压强对粉末材料的电阻率具有显著影响，随着压强的增加，电阻率通常呈现下降趋势。同时，压实密度作为衡量粉末材料力学性能的重要指标，也与压强密切相关。然而，关于压强、电阻率及压实密度三者之间的综合分析尚显不足，亟待进一步深入研究。
苏州利电采用通过改变压力大小，测定不同压强下粉末材料的电阻率和压实密度。实验过程中，严格控制其他影响因素，确保实验数据的准确性和可靠性。
使用仪器：FDM-1650；
使用模具：16mm直径PEEK治具；
测试模式：两探针；
使取样量：2g；
测试模式参数：加压模式，10MPa~200MPa，步进20MPa，保压10S。（每个样品平行测试两次）

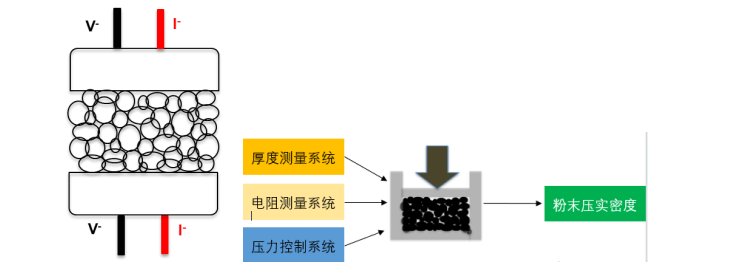

测试原理：

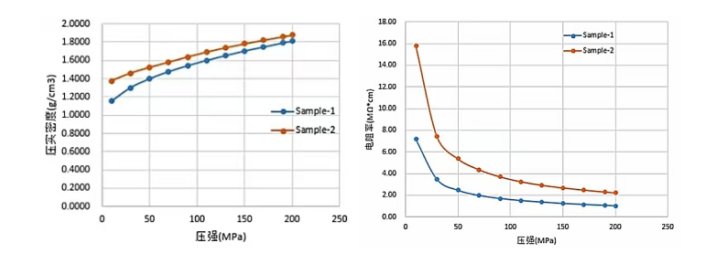

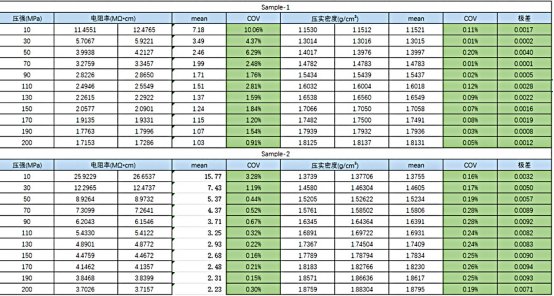

根据实验结果，我们可以得出以下结论：
①压强对粉末材料的电阻率具有显著影响。随着压强的增加，粉末材料的电阻率呈现下降趋势，这与粉末颗粒之间的接触面积增加、导电通路改善有关。
②压强对粉末材料的压实密度同样具有显著影响。随着压强的增加，压实密度逐渐增大，表明粉末材料的力学性能得到提升。
③电阻率与压实密度之间存在一定的关联性。在相同压强下，压实密度较大的粉末材料通常具有较低的电阻率，这可能与粉末颗粒的排列方式和紧密程度有关。
本文通过实验研究，揭示了粉末材料在压强作用下其电学性能与力学性能之间的关联。结果表明，压强、电阻率及压实密度三者之间存在显著的相关性。这一发现为粉末材料的性能优化和制备工艺改进提供了有益的参考。同时，苏州利电将致力于开发更加精确的测试方法和制备工艺，以进一步提升粉末材料的性能和应用范围。
