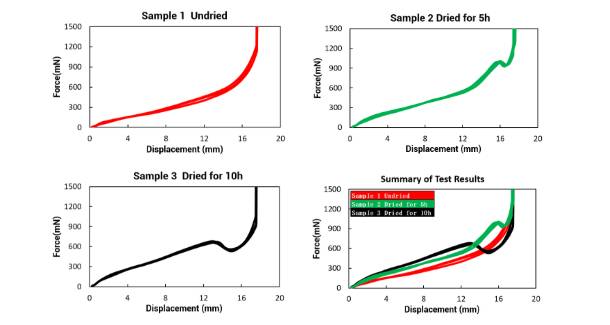

磷酸铁锂（LFP）极片的柔韧性是影响电池综合性能的关键指标。柔韧性不足会导致极片在加工过程中出现开裂、掉粉问题，直接降低生产良率；在电池使用阶段，会破坏内部导电网络，导致内阻增大，进而引发容量衰减、倍率性能下降，甚至存在短路等安全隐患，同时也会影响电芯批次一致性与循环寿命。 LFP极片烘干是电池制造的核心工序，其工艺参数直接决定极片微观结构与加工性能。未烘干的极片含有大量水分，涂层虽柔软，但残留水分会引发后续电芯鼓包、性能衰减等一系列问题；高温烘干虽能有效去除水分，导致极片脆性增加、柔韧性显著下降，在卷绕、分切等工序中极易开裂掉粉。随着动力电池向高能量密度方向发展，LFP 极片涂布厚度不断增加，烘干导致极片变脆的风险愈发突出。因此，开展烘干前后极片柔韧性测试，评估烘干工艺对极片机械性能的影响，优化烘干温度与时间参数，对保障极片加工良率、提升电池循环稳定性至关重要。 本次选取 3 组烘干条件不同的 LFP 极片，开展柔韧性对比测试。 1、测试设备：采用苏州利电JRR120系列极片柔韧性测试仪，对3款烘干条件不同的LFP极片柔韧性进行测定与评估。 2、样品测试：3款烘干条件不同的LFP极片； 选取LFP极片作为测试样品，为保证测试的规范性和可比性，将所有极片按照同一标准裁切成相同尺寸的试样，去除极片边缘不规则部分，避免试样尺寸差异对测试结果造成干扰。 将制备好的试样平稳放入极片柔韧性测试仪中，按照设备操作规程设置测试参数，启动设备进行柔韧性测试，设备自动采集试样受力过程中的应力、位移数据，生成各款样品的应力 VS 应变曲线（图 1）。 图1：不同条件下LFP极片应力应变曲线 本次测试以断裂位移作为核心指标，量化评估极片弯折性能：断裂位移数值越小，极片脆性越强，轻微形变即易断裂，后续加工与使用中开裂、掉料风险越高；数值越大，极片柔韧性越优异，更适配卷绕工艺高良率连续化生产流程。 测试结果显示，3组样品断裂位移差异显著：未烘干极片因含水量较高，柔韧性最佳；但烘干时间过长，极片柔韧性会明显劣化。三组样品柔韧性排序为：未烘干极片（Sample 1）＞烘干 5h 极片（Sample 2）＞烘干10h极片（Sample 3）。由此可见，LFP 极片烘干并非时间越长越好，需筛选最优烘干时长，平衡除水效果与柔韧性能。 本次依托苏州利电 JRR120 系列测试仪建立的检测方案，以断裂位移为定量判定参数，可精准量化不同烘干条件下LFP正极极片的柔韧性差异；结合极片弯折后开裂、掉料、涂层剥落等表观形貌进行定性判定，构建 “数据量化 + 外观定级” 的 LFP 极片柔韧性综合评价体系。该检测方案可靠性高、重复性好，可用于LFP极片柔韧性的常态化质量检测。 LFP极片柔韧性测试，能验证极片适配辊压、分切、卷绕全制程的抗弯折、抗拉伸性能，为量产工艺参数优化提供依据，减少制程中断带、露箔等不良品，降低生产成本；同时可为LFP浆料粘结体系选型、活性物质配比调整、涂布工艺改良提供量化试验支撑，助力高柔韧性磷酸铁锂电极配方迭代升级。
