GMT-H2

连接操作

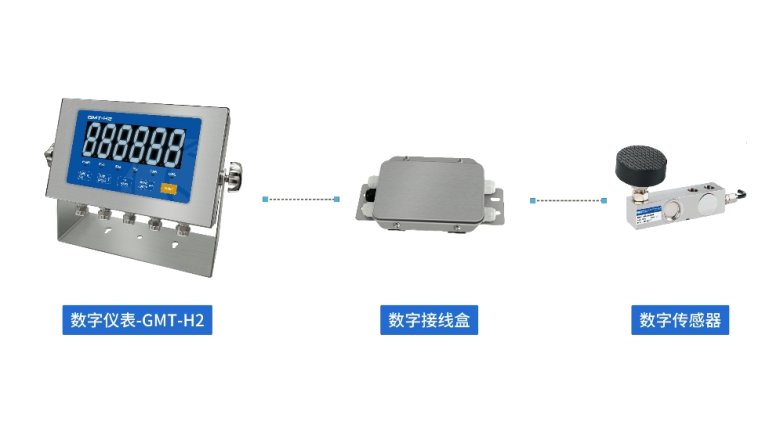

大家好！欢迎来到杰曼小课堂。今天为大家讲解数字版本GMT-H2称重变送仪表与数字接线盒以及数字传感器的接线操作，并完成参数设置。只需跟着步骤操作，新手也能轻松上手！

GMT-H2数字版称重仪表的

连接操作视频

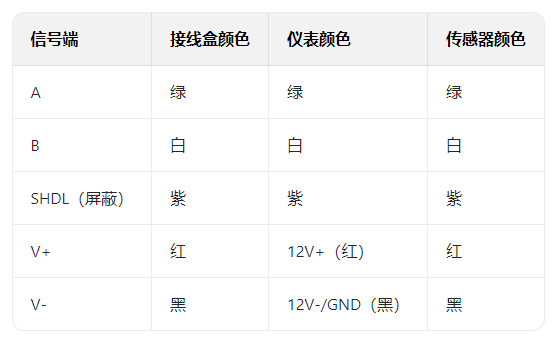

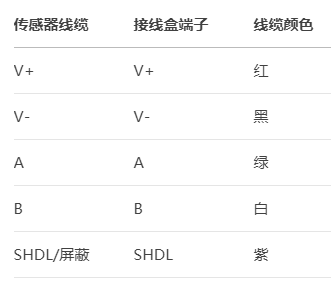

✅ 接线前必看：颜色对应表

● 核心原则：按颜色对号入座，错接可能损坏设备！

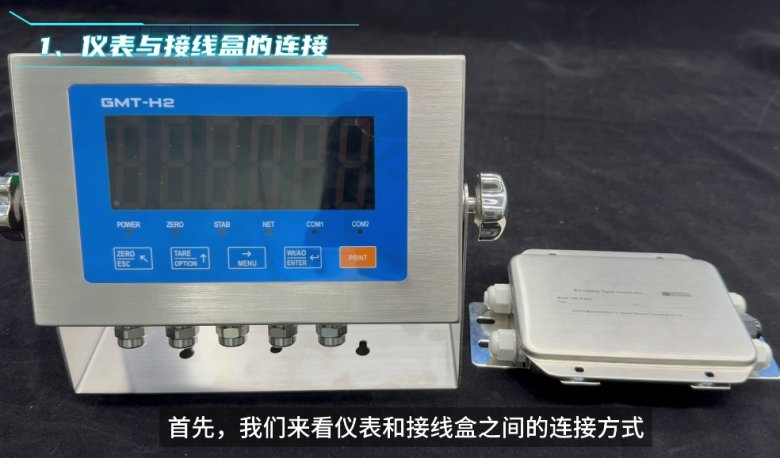

01 / 数字仪表与接线盒的连接

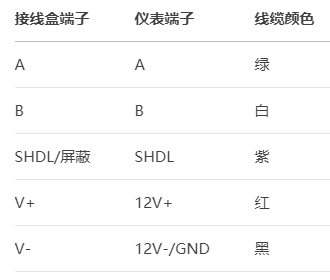

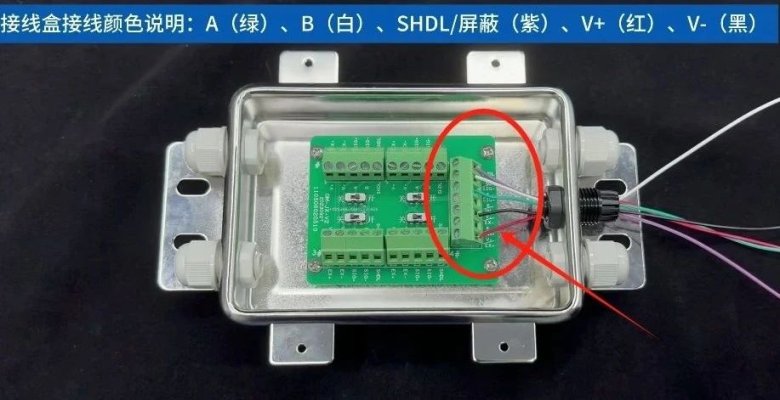

接线顺序：接线盒端子 → 仪表端子

⚠️注意事项：

● 接线前确认线序正确，错误接线可能导致传感器模块损坏；

● 屏蔽线（SHDL）需可靠连接以减少干扰。

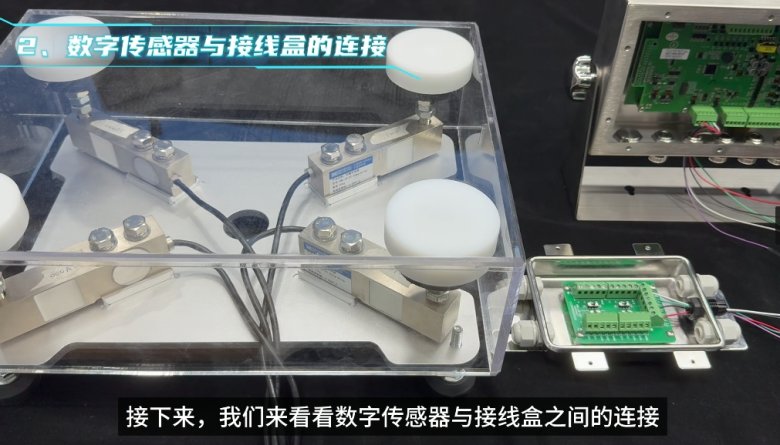

02 / 数字传感器与接线盒的连接

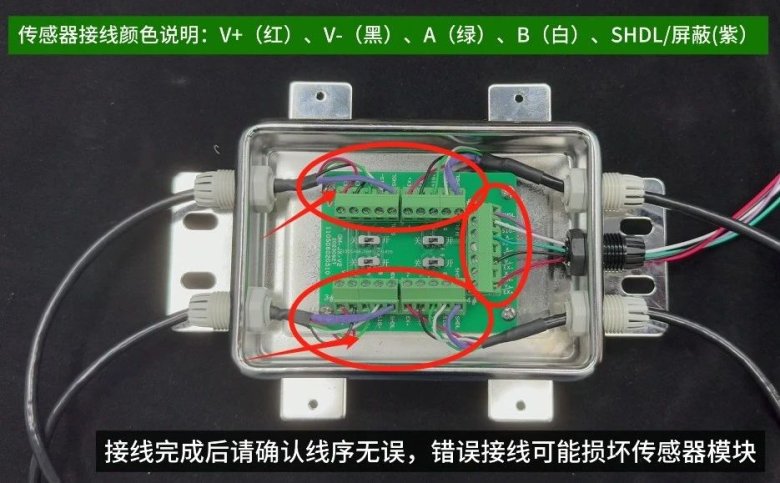

1. 单个传感器接线（以4个传感器为例，接线盒为模数一体型）

2. 多传感器连接步骤

● 第一个传感器按上表接入接线盒；

● 剩余3个传感器按相同方式接入对应端子组；

● 检查所有线序无误后，打开接线盒上的数字传感器电源开关。

⚠️ 重要提示：不同品牌传感器线序可能不同，请以说明书为准！

03 / 参数设置

✅ 步骤 1：给仪表上电

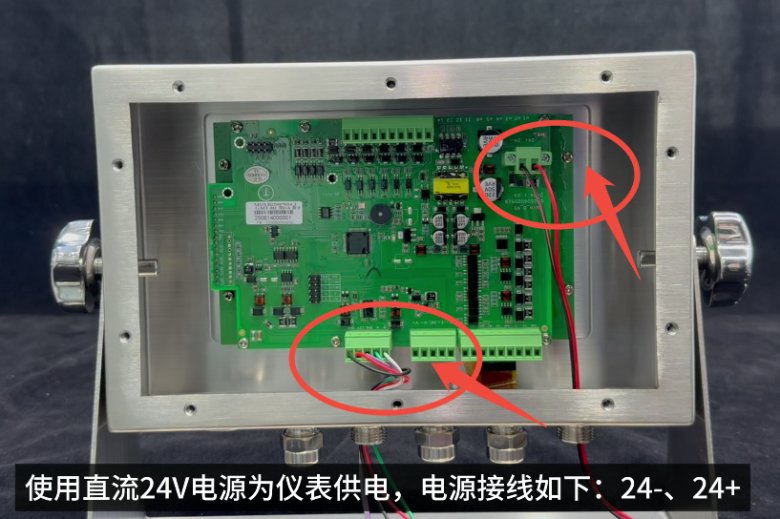

电源：使用24V直流电源，接线如下：

● 24+（正极）

● 24-（负极）

✅ 步骤 2：设置传感器数量

● 通电后，按【MENU】键→再按一次切换到【Digi 菜单】→按【ENTER】

输入默认密码「000000」→进入【d1 菜单】；

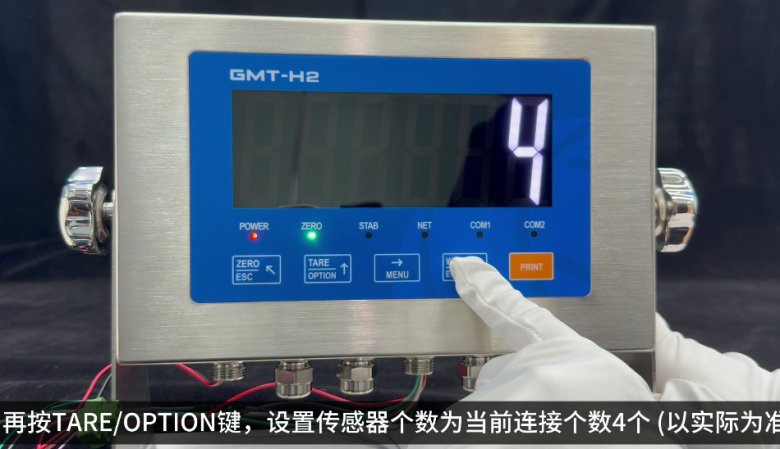

● 按【TARE/OPTION】键，设置当前实际传感器数量（示例：4 个）；

✅ 步骤 3：搜索传感器

● 在【Digi 菜单】下，按【MENU】切换到【d2 子菜单】（显示 num 0）；

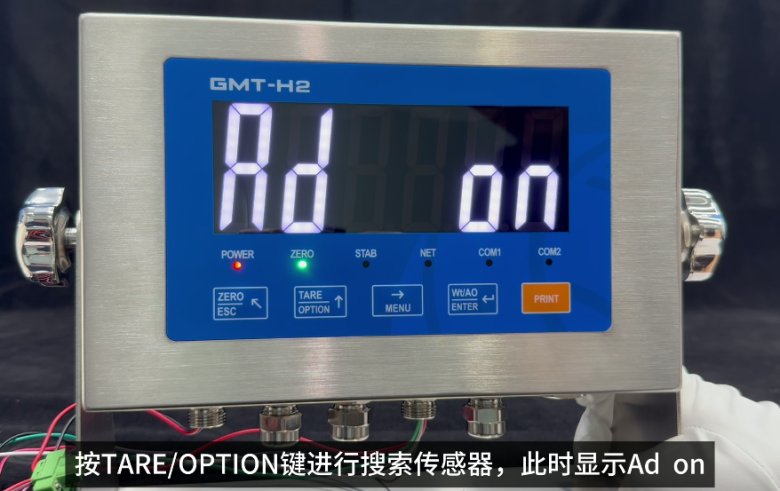

● 按【TARE/OPTION】键开始搜索，显示「Ad on」；

● 搜索完成后，仪表会显示实际连接的传感器数量（示例：4），完成！

常见问题 & 注意事项

❓ Q：搜索不到传感器怎么办？

✅ 检查：

● 线序是否正确（重点看V+、V-是否接反）；

● 接线盒的传感器电源开关是否打开；

● 24V电源是否稳定。
